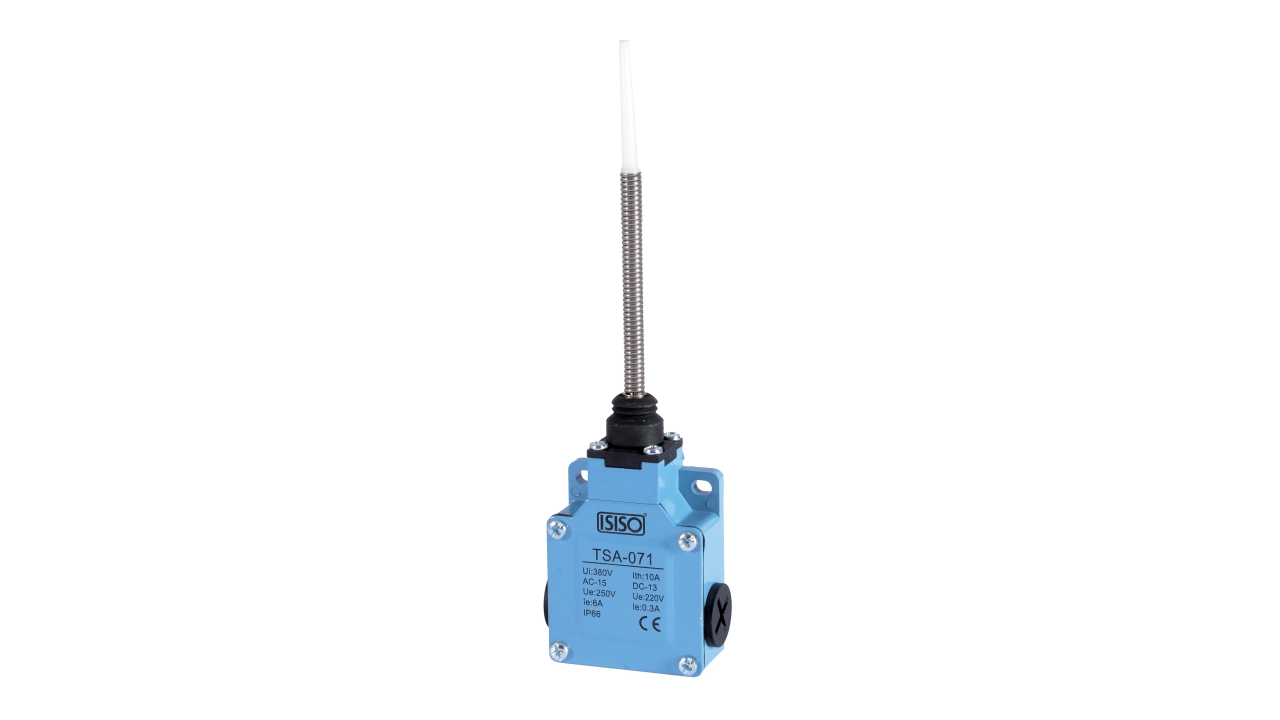

| TSA SERİSİ LİMİT ANAHTAR TEKNİK ÖZELLİKLERİ |
1️⃣ TEMEL ÖZELLİKLER
| Özellik |
Değer / Açıklama |
| Model Tipi |
Çift devreli limit anahtar |
| Gövde Malzemesi |
Sağlam plastik + alüminyum döküm |
| Koruma Sınıfı |
IP65 (suya ve yağa dayanıklı) |
| Kontak Sistemi |
Çift yaylı, uzun ömürlü |
| Aşırı Hareket Mesafesi |
Geniş aralıklı |
| Aktüatör Seçenekleri |
Çoklu uygulama için farklı tipler |
2️⃣ ELEKTRİKSEL RATİNGLER
| Gerilim |
Omik Yük (NC/NO) |
Lamba Yükü |
Endüktif Yük |
Motor Yükü |
| 125VAC |
5A / 5A |
1.5A / 1A |
0.7A / 0.5A |
3A / 3A |
| 250VAC |
5A / 5A |
1.5A / 1A |
0.7A / 0.5A |
3A / 3A |
| 8-30VDC |
5A / 5A |
3-5A |
3-4A |
3A / 3A |
| 125-250VDC |
0.2-0.4A |
- |
- |
- |
3️⃣ MEKANİK ÖZELLİKLER
| Parametre |
Değer |
| Çalışma Hızı |
5mm/sn - 0.5m/sn |
| Operasyon Frekansı |
30 işlem/dakika |
| Kontak Direnci |
≤ 25mΩ |
| Yalıtım Direnci |
≥ 100MΩ (500VDC) |
| Titreşim Dayanımı |
10-55Hz, 1.5mm çift genlik |
| Darbe Dayanımı |
100G (mekanik) |
4️⃣ ÇEVRESEL DAYANIM
| Özellik |
Değer |
| Sıcaklık Aralığı |
-20°C ~ +70°C |
| Nem Oranı |
≤ %95 RH |
| Elektriksel Ömür |
500.000+ operasyon |
5️⃣ MODELLERE GÖRE ÇALIŞMA DEĞERLERİ
| Model |
Çalışma Kuvveti (Max.) |
Bırakma Kuvveti (Min.) |
Hareket Tipi |
Ölçüm Değeri |
| CSA-001 |
800g |
400g |
Lineer |
1.8mm / 2.0mm |
| CSA-021 |
400g |
100g |
Açısal |
20° / 22.5° |
| CSA-051 |
150g |
50g |
Lineer |
30mm / 22.5° |

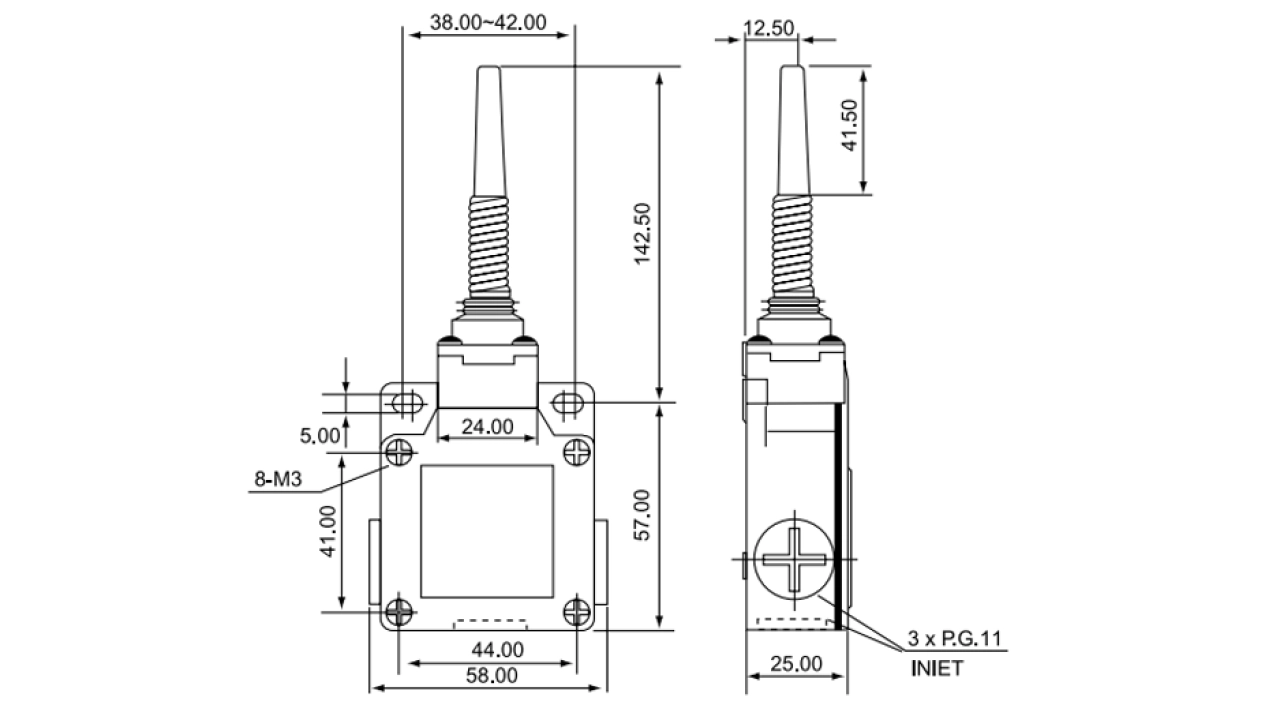

6️⃣ BAĞLANTI BİLGİLERİ
| Özellik |
Detay |
| Standart Bağlantı |
M18x1.5 dişli bağlantı |
| Alternatif Bağlantı |
PG11.5 (Model + "P") |
| Kablo Girişi |
Su geçirmez |
📌 Önemli Notlar
✅ Endüktif yüklerde güç faktörü ≥ 0.4 (AC)
✅ DC uygulamalarda zaman sabiti ≤ 7ms
✅ Ani akımlar:
-
Lamba yükü: 10x ani akım
-
Motor yükü: 6x ani akım
