1,5 KW SERVO MOTOR & SÜRÜCÜ

1,5 KW Servo Motor ve Sürücü Seti - Teknik Özellikler ve Aksesuarlar

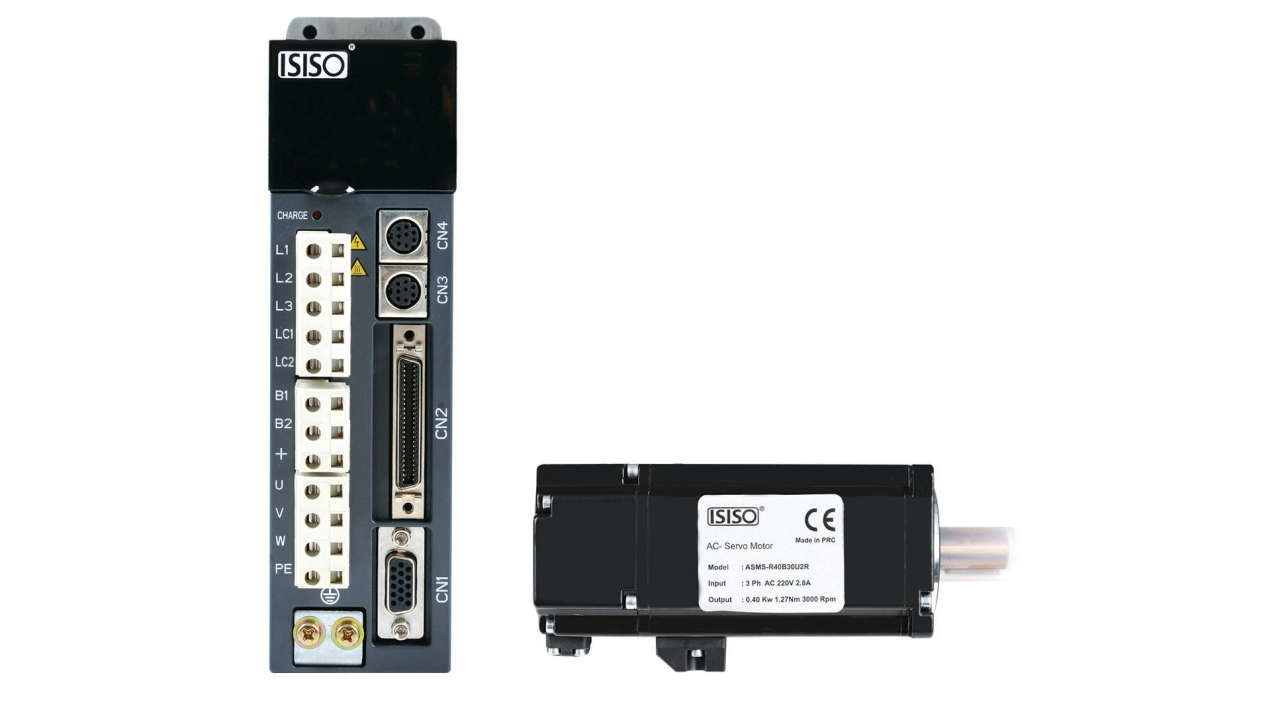

1. Servo Motor (ASMH-1R5B25U2R)

Özellik	Değer
Güç	1.5KW
Besleme Gerilimi	1/3 Faz 220V AC
Nominal Tork	6 Nm
Maksimum Hız	2500 rpm
Flanş Ölçüsü	Ø130mm
Mil Çapı	Ø22mm

2. Servo Sürücü (AS-100A-7R6T2U)

Özellik	Değer
Uyumlu Motor	1,5KW
Giriş Gerilimi	1/3 Faz 220V AC
Kontrol Modları	Tork / Hız / Pozisyon
Haberleşme	RS-485 (MODBUS RTU)
Dijital I/O	7 giriş + 4 çıkış
Analog Giriş	1x 0-10V

3. Kablo Seçenekleri

Model No	Açıklama	Uzunluk
CB100E-F-3000	Enkoder Kablosu	3 metre
CB100M-F-3000	Motor Güç Kablosu	3 metre
CB100E-F-5000	Enkoder Kablosu	5 metre
CB100M-F-5000	Motor Güç Kablosu	5 metre
CB100E-F-10000	Enkoder Kablosu	10 metre
CB100M-F-10000	Motor Güç Kablosu	10 metre
CB100E-F-15000	Enkoder Kablosu	15 metre
CB100M-F-15000	Motor Güç Kablosu	15 metre

4. Teknik Avantajlar

✔ Yüksek Hassasiyet: 17-bit enkoder ile ±0.01° pozisyon doğruluğu.
✔ Güçlü Performans: 2500 rpm'de 6 Nm tork ile yüksek yük kapasitesi.
✔ Esnek Montaj: Ø22mm mil çapı ve Ø130mm flanş ölçüsü.
✔ Endüstriyel Dayanıklılık: IP65 koruma sınıfı (toz ve sıçrayan suya dayanıklı).

5. Uygulama Alanları

CNC Tezgahlar: Freze, torna ve lazer kesiciler.
Robotik: 4-6 eksenli robot kolları.
Paketleme Makineleri: Yüksek hızlı konveyör sistemleri.
Tekstil Makineleri: İplik bobinleme ve dokuma tezgahları.

6. Kurulum Notları

Enkoder Kablosu: Shielded (ekranlı) kablo kullanımı elektriksel gürültüyü önler.
Motor Kablosu: 3x2.5mm² kesitli kablo önerilir.
Sürücü Ayarları: Homing fonksiyonu için Pr.15 parametresinden limit switch ataması yapılmalıdır.

7. Sık Sorulan Sorular (SSS)

S: 10 metreden uzun kablo kullanılabilir mi?
C: Evet, ancak 15 metre üzerinde sinyal yükseltici gereklidir.

S: Sürücüye Step/DIR sinyali verebilir miyim?
C: Evet, dijital girişler PULSE/DIR moduna programlanabilir.

S: Motor aşırı ısınma yaparsa ne yapmalıyım?
C: Pr.08 parametresinden akım limiti ayarlayın veya soğutucu fan ekleyin.

Not: Sisteminizi tamamlamak için brake (fren) modülü veya harici direnç gibi aksesuarlar da temin edilebilir. Teknik destek için iletişime geçebilirsiniz! 🚀
