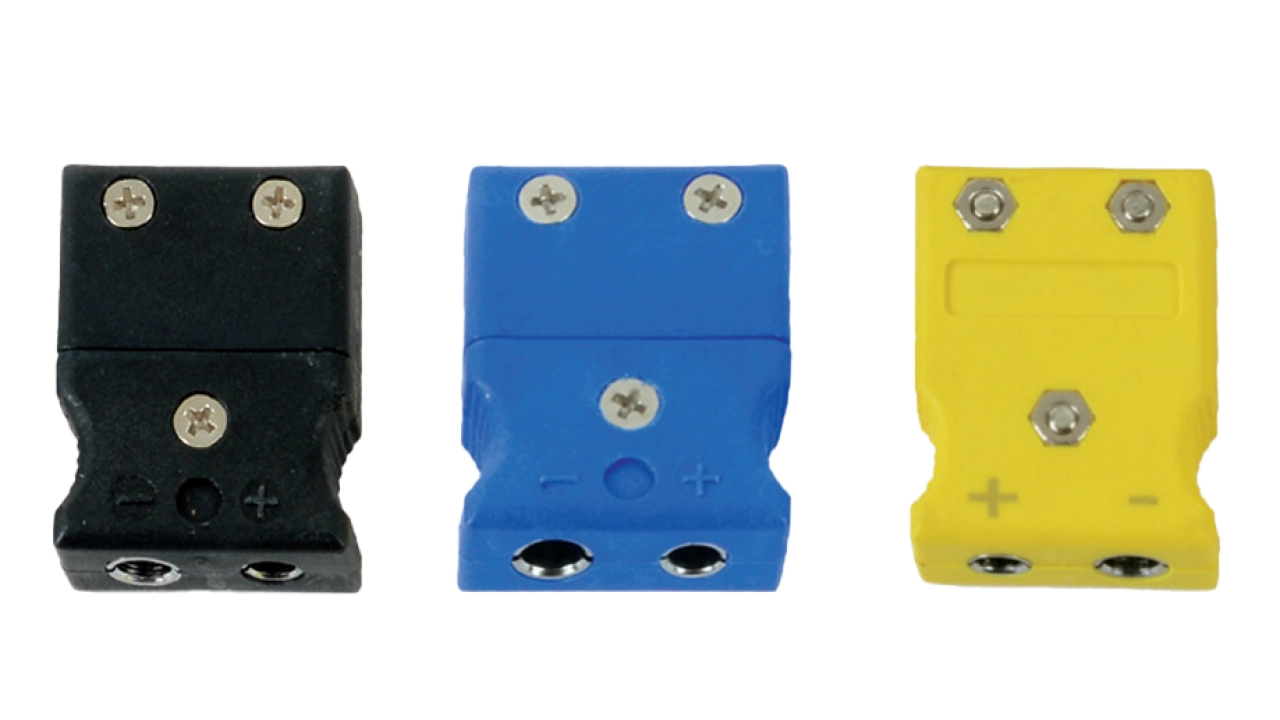

CK-45 DİŞİ Termokupl Konnektörleri - Dişi (Female) Tip Teknik Özellikleri

Ürün Karşılaştırma Tablosu

Teknik Detaylar

1. Termokupl Standartları

• J Tipi Özellikleri:

  • Çalışma Aralığı: -40°C ile +750°C

  • Renk Standardı: Siyah/Mavi (IEC 60584)

  • Tolerans: ±2.2°C (0-750°C arası)

• K Tipi Özellikleri:

  • Çalışma Aralığı: -200°C ile +1200°C

  • Renk Standardı: Sarı (IEC 60584)

  • Tolerans: ±1.5°C (-40-375°C), ±%0.4 (375-1200°C)

2. Konnektör Mekanik Özellikleri

• Malzeme: Nikel kaplamı pirinç (kontaklar), PA66 (kasa)

• IP Koruma: IP65 (toza ve su sıçramasına dayanıklı)

• Bağlantı Kesiti: Max. 2.5mm²

• Çalışma Sıcaklığı: -40°C ile +105°C

Uygulama Kılavuzu

1. Doğru Eşleştirme:

   • Siyah J tipi dişi ↔ Siyah J tipi erkek

   • Sarı K tipi dişi ↔ Sarı K tipi erkek

   • Mavi J tipi dişi ↔ Mavi J tipi erkek

2. Montaj Talimatları:

   • Kabloları 6-8mm soyunuz

   • Vidalı terminale sıkıca bağlayınız

   • Kilit mekanizmasını "click" sesi duyulana kadar itiniz

3. Güvenlik Uyarıları:

   • Yüksek sıcaklık uygulamalarında ısıya dayanıklı kablo kullanınız

   • 750°C üzeri J tipi kullanımlarda özel konnektör gereklidir

Endüstriyel Kullanım Alanları

• Plastik Enjeksyon Makineleri: Kalıp sıcaklık kontrolü

• Cam Üretim Tesisleri: Fırın izleme sistemleri

• Gıda İşleme: Pastörizasyon üniteleri

• Otomotiv: Motor test sistemleri

Bu dişi konnektörler, endüstriyel ortamlarda güvenilir termokupl bağlantıları için özel olarak tasarlanmıştır. Renk kodlu yapıları sayesinde hatalı bağlantı riskini ortadan kaldırır.
