J Tipi Bayonet Termokupllar: Detaylı Teknik Rehber

Termokupllar, sıcaklık ölçümünde yaygın olarak kullanılan sensörlerdir. Özellikle J tipi bayonet termokupllar, endüstriyel uygulamalarda hızlı ve güvenilir ölçüm sağlamasıyla tercih edilir. Bu rehberde, yapısı, çalışma prensibi, teknik özellikleri, avantajları ve uygulama alanları detaylı olarak ele alınacaktır.

---

1. J Tipi Termokupl Nedir?

J tipi termokupl, demir (Fe) ve constantan (Cu-Ni alaşımı) metallerinden oluşan bir sıcaklık sensörüdür. Bu iki farklı metalin birleşim noktası (hot junction) ısıya maruz kaldığında, termoelektrik etki (Seebeck etkisi) sayesinde mV seviyesinde bir gerilim üretir. Bu gerilim, sıcaklıkla orantılıdır ve ölçüm cihazları tarafından okunabilir.

Temel Özellikleri:

• Sıcaklık Aralığı:

  • Standart: -40°C ile +760°C

  • Kısa Süreli Maksimum: 1000°C (ancak uzun süreli kullanımda hassasiyet kaybı olabilir)

• Hassasiyet: ~50 µV/°C

• Renk Kodu: Siyah (+) ve Beyaz (-) kablolu (IEC standartlarına göre)

---

2. Bayonet Termokupl Nedir? Nasıl Çalışır?

Bayonet termokupllar, hızlı montaj ve demontaj için tasarlanmıştır. Adını, tüfek süngülerindeki bayonet bağlantı sisteminden alır.

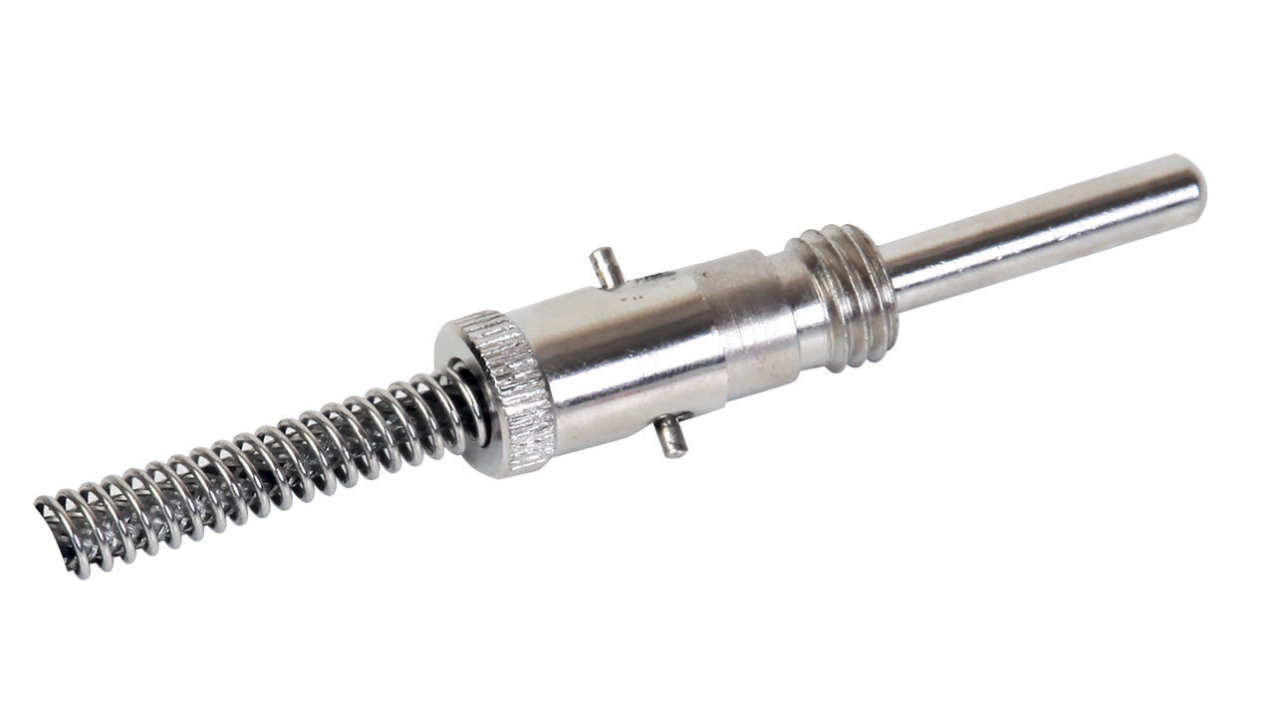

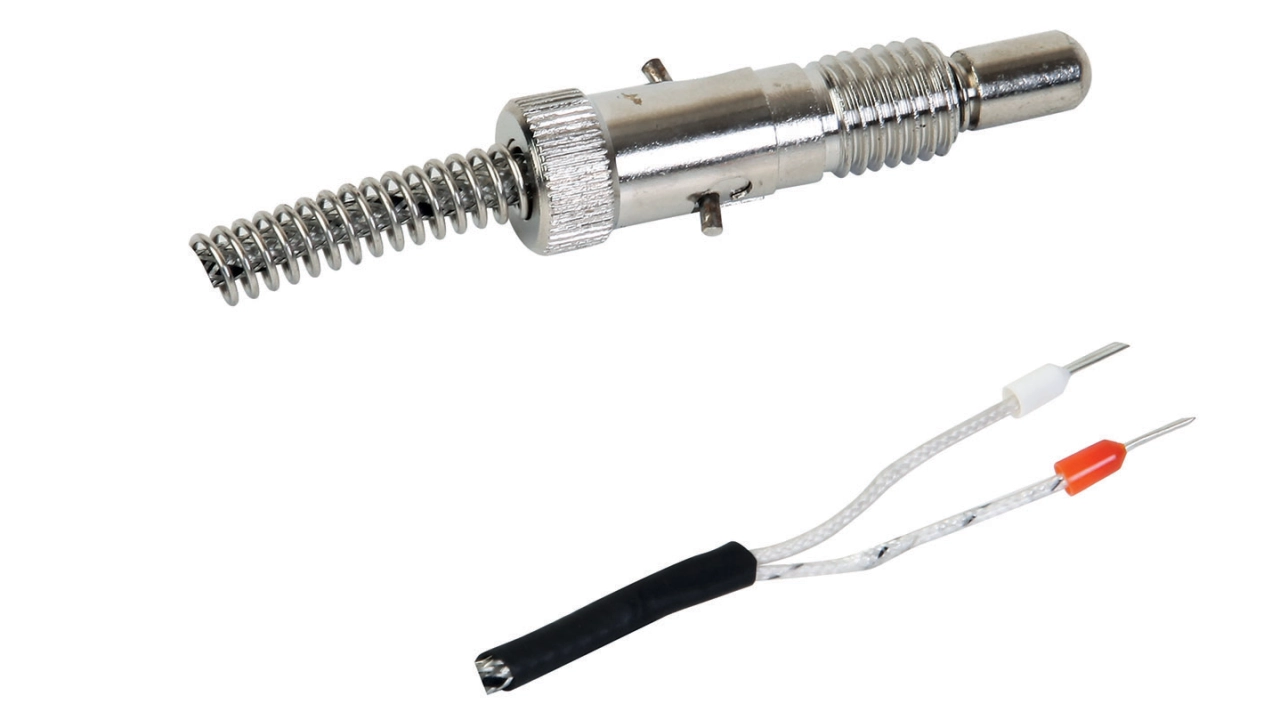

Bayonet Termokupl Yapısı:

1. Prob Ucu (Sensör Kısmı):

   • Grounded (Topraklı): Daha hızlı tepki süresi, ancak elektriksel gürültüye daha açık.

   • Ungrounded (Yalıtımlı): Daha yavaş tepki, ancak elektriksel izolasyon sağlar.

   • Exposed (Açık Uçlu): En hızlı tepki, ancak mekanik dayanım düşük.

2. Bağlantı Kısmı (Bayonet Fiş):

   • BSP, DIN veya diğer standartlarda vida bağlantılı olabilir.

   • Kilit mekanizması sayesinde kolay takılıp çıkarılır.

3. Kablo ve Konnektör:

   • Genellikle yüksek sıcaklığa dayanıklı fiberglas veya teflon yalıtımlı kablolar kullanılır.

---

3. J Tipi Bayonet Termokupl Teknik Özellikleri

Özellik	Değer/Açıklama
Termokupl Tipi	J (Fe-Constantan)
Sıcaklık Aralığı	-40°C ile +760°C
Tolerans (Standart)	±2.2°C veya ±%0.75
Bayonet Tipi	BSP, DIN, ANSI standartlarında
Tepki Süresi (t90)	0,5 - 5 saniye (uygulamaya göre değişir)
Koruma Kılıfı	Paslanmaz çelik (316 SS, Inconel)
Bağlantı	M12, 1/2" NPT, diğer endüstriyel bağlantılar

---

4. Avantajları ve Dezavantajları

✅ Avantajlar:

✔ Hızlı montaj/demontaj (bayonet sistemi sayesinde).
✔ Geniş sıcaklık aralığı (-40°C’den +760°C’ye kadar).
✔ Uygun fiyatlı (platin termokuplara göre daha ekonomik).
✔ Yüksek mekanik dayanım (paslanmaz çelik kılıf sayesinde).

❌ Dezavantajlar:

✖ Oksidasyon riski (demir uç yüksek sıcaklıkta paslanabilir).
✖ Manyetik alanlardan etkilenebilir (demir içerdiği için).
✖ Platin termokuplara göre daha düşük hassasiyet.

---

5. Kullanım Alanları – Endüstriyel Uygulamalar

J tipi bayonet termokupllar, özellikle şu alanlarda yaygın olarak kullanılır:

① Plastik Endüstrisi

• Enjeksiyon makinelerinde kalıp sıcaklık kontrolü.

• Ekstrüzyon proseslerinde eriyik plastik ölçümü.

② Gıda ve İlaç Sanayi

• Pastörizasyon ve sterilizasyon sistemleri.

• Fırın ve kurutucu sıcaklık izleme.

③ HVAC Sistemleri

• Kazan ve ısı eşanjörlerinde sıcaklık kontrolü.

④ Metal İşleme ve Döküm

• Tav fırınlarında sıcaklık takibi.

---

6. Bakım ve Kalibrasyon

• Düzenli kalibrasyon önemlidir (özellikle yüksek sıcaklık uygulamalarında).

• Oksidasyon kontrolü yapılmalıdır (demir uç zamanla bozulabilir).

• Mekanik hasara karşı koruyucu kılıf kullanılmalıdır.

---

Sonuç

J tipi bayonet termokupllar, hızlı, ekonomik ve dayanıklı sıcaklık ölçüm çözümleri sunar. Özellikle plastik, gıda ve HVAC sektörlerinde yaygın kullanımı vardır. Doğru seçim ve düzenli bakımla uzun ömürlü performans sağlarlar.
