FT Serisi Röleler - Teknik Özellikler ve Modeller

Röle Modelleri

Soket Modelleri

Teknik Özellikler

1. Temel Karakteristikler:

   • Boyut: 17.5mm genişlik (kompakt tasarım)

   • Kontak Yapısı:

     • 1 CO (SPDT): 1 Normal Açık + 1 Normal Kapalı

     • 2 CO (DPDT): 2× Normal Açık + 2× Normal Kapalı

   • Yük Kapasitesi:

     • 1 Kontak: Max. 12A (250VAC/30VDC)

     • 2 Kontak: Max. 8A (her kontakt için)

2. Gelişmiş Özellikler:

   • Entegre LED: Röle durum göstergesi (enerjilendiğinde yanar)

   • Test Mekanizması:

     • Kilitlemeli test butonu (AC: 🔴 Kırmızı / DC: 🔵 Mavi)

     • İnceleme penceresi (mekanik kontak durumu görülebilir)

3. Standartlar ve Uygunluk:

   • RoHS: Çevre dostu üretim

   • IEC61810-1: Elektromekanik röle standartları

   • İzolasyon: 4kV kontaklar arası, 5kV bobin-kontak arası

Uygulama Alanları

• Bina Otomasyonu: HVAC kontrol, aydınlatma sistemleri

• Endüstriyel Makineler: Konveyör sistemleri, paketleme makineleri

• Güç Kontrol: Kompakt şalter modülleri, enerji dağıtım

Montaj Seçenekleri

• Direkt PCB Montaj: Tüm röle modelleri

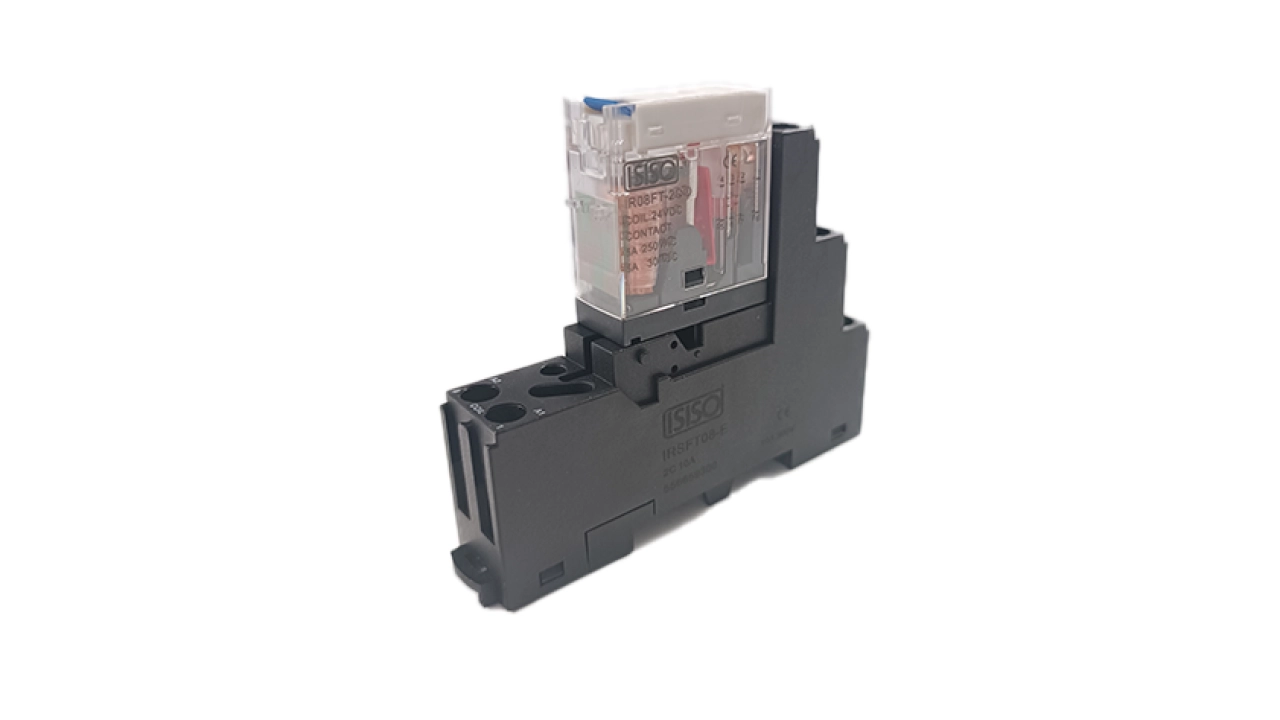

• DIN Ray Soket:

  • IRSFT05-E (1 CO modelleri için)

  • IRSFT08-E (2 CO modelleri için)

Karşılaştırmalı Özet

Not: Tüm modeller -40°C ile +70°C aralığında çalışabilir ve 10000000 mekanik ömre sahiptir.
