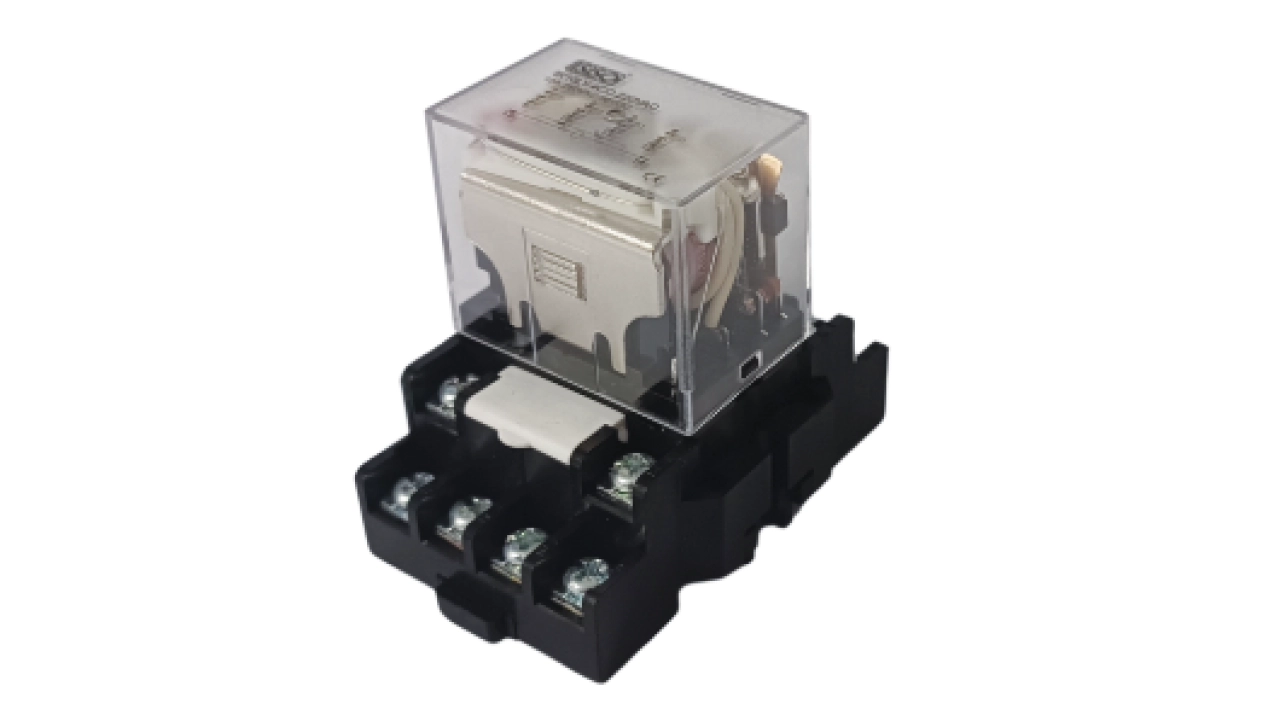

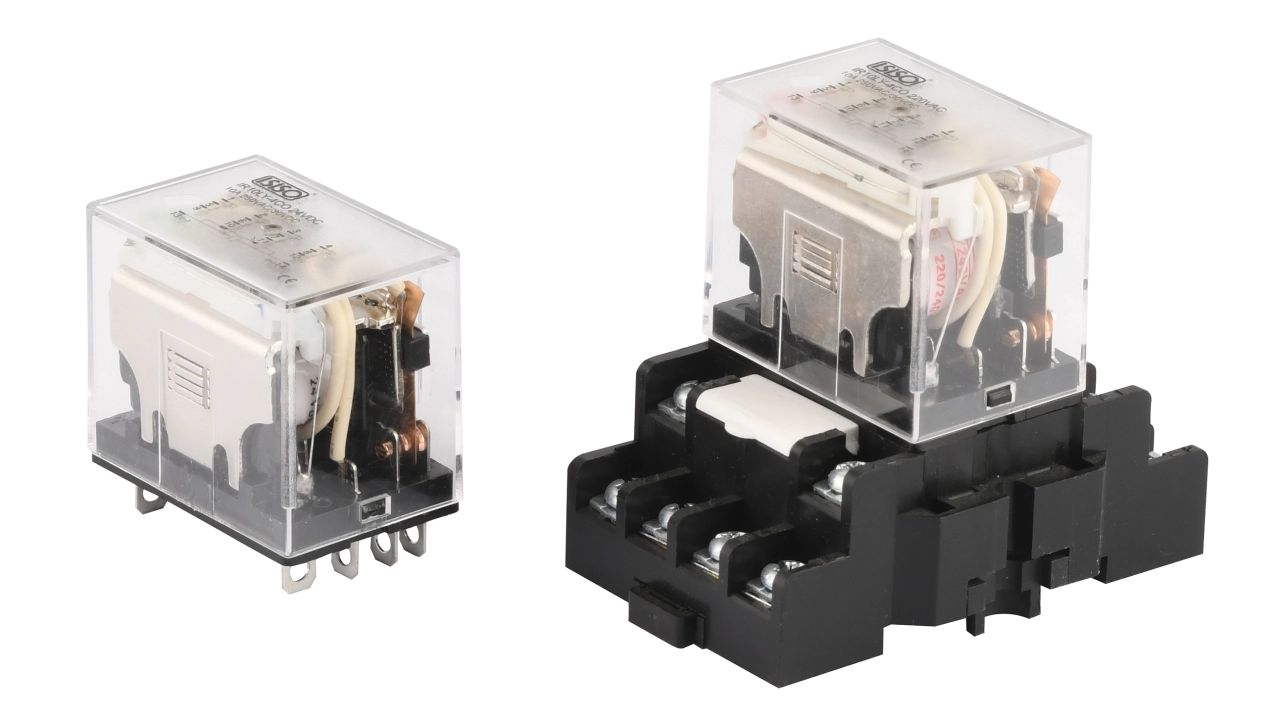

LY Serisi

/assets/listings/urunler/ly-png-image-56715.webp
/assets/listings/urunler/ly-soket-png-image-49742.webp
/assets/listings/urunler/ly2-png-image-24235.webp
Teknik Dökuman indir

LY Serisi Röleler - Teknik Özellik Tablosu

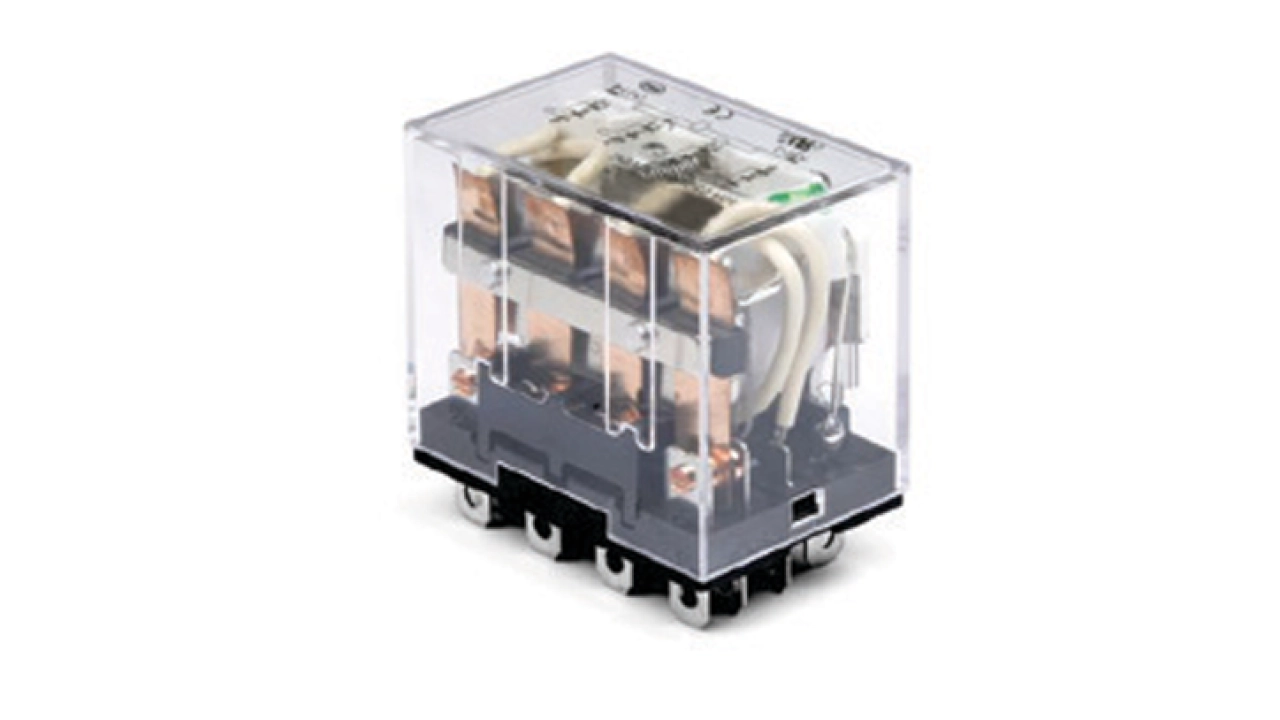

Röle Modelleri

Model Kodu Kontak Yapısı Akım Kapasitesi Çalışma Gerilimi Güç Tüketimi Özel Özellikler
IR10LY-4CO 24VDC 4 CO (4PDT) 10A (per kontakt) 24 VDC 2.2W 🔵 Mavi LED gösterge
IR10LY-4CO 220VAC 4 CO (4PDT) 10A (per kontakt) 220 VAC 4.0VA 🔴 Kırmızı LED gösterge

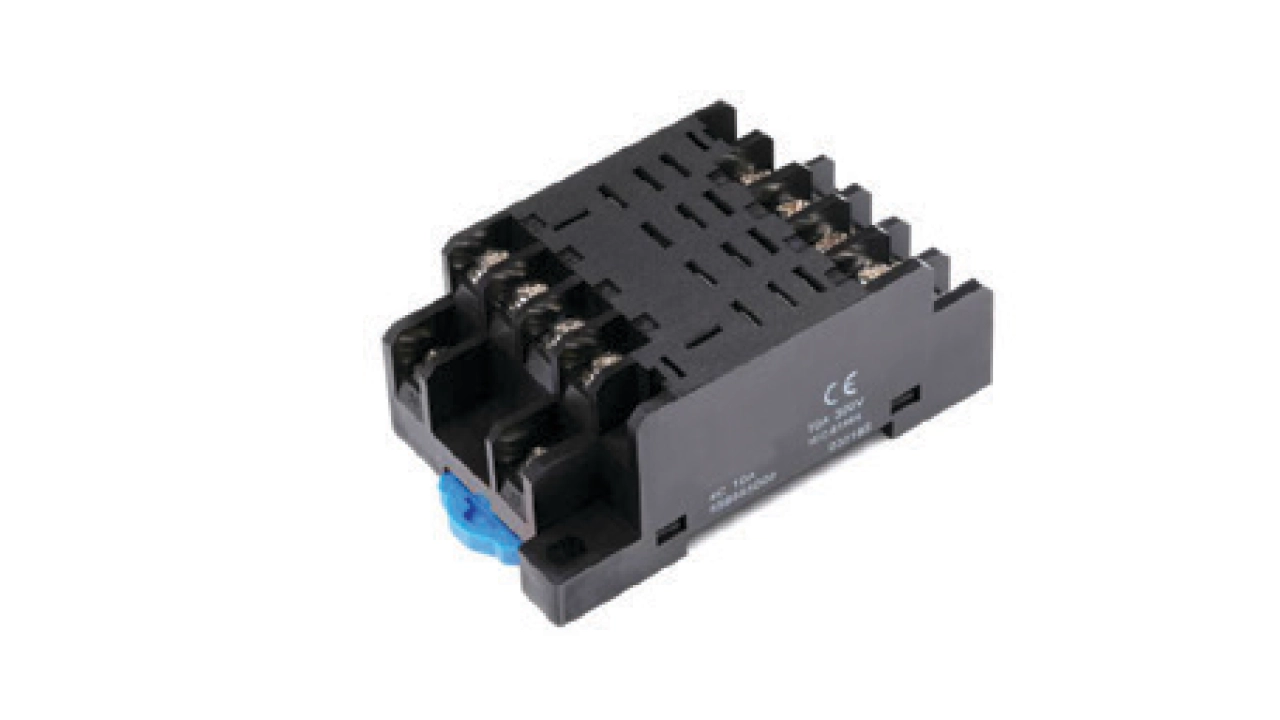

Soket Modeli

Model Kodu Pin Sayısı Montaj Tipi Kablo Kesiti Bağlantı Tipi
IRSLY14A 14 pin DIN Rail 0.5-4mm² Yaylı klemens

Teknik Detaylar

  1. Temel Parametreler:

    • Kontak Konfigürasyonu: 4 Change Over (4PDT)

    • Maksimum Yük Kapasitesi:

      • 1 Kontak: 16A

      • 2/3/4 Kontak: 10A (her kontakt için)

    • Mekanik Ömür: 10⁷ operasyon

    • Elektriksel Ömür: 10⁵ operasyon (nominal yükte)

  2. Görsel İşaretleme:

    • Entegre LED: Çalışma durum göstergesi (DC: Mavi, AC: Kırmızı)

    • İnceleme Penceresi: Mekanik kontak durumu görsel kontrol

  3. Fiziksel Özellikler:

    • Çalışma Sıcaklığı: -40°C ~ +70°C

    • Yalıtım Direnci: 1000MΩ min. (500VDC'de)

    • Dielektrik Dayanım: 5kV (kontak-bobin arası)

Uygulama Alanları

  • Endüstriyel Kontrol Sistemleri: Çoklu devre anahtarlama

  • Enerji Dağıtım: Kompleks güç kontrol sistemleri

  • Ağır Sanayi Ekipmanları: Yüksek akımlı uygulamalar

Montaj Bilgisi

  • DIN Ray Montaj: IRSLY14A soketi ile

  • Kablo Bağlantısı: 0.5-4mm² kesitli kablolar için

  • Montaj Açıklığı: 35mm standart DIN ray

Standartlar ve Sertifikalar

Standard Açıklama Uygunluk Seviyesi
RoHS Çevre dostu üretim Tam uyumlu
IEC 61810-1 Elektromekanik röle standartları Cat. B
UL 508 Endüstriyel kontrol ekipmanları Listed
EN 60947-5-1 Düşük gerilim anahtarlama cihazları Compliant

Önemli Notlar

  1. Yüksek Akım Kapasitesi:

    • Tek kontakt kullanımında 16A'ya kadar çıkabilme özelliği

    • Paralel kontakt kullanımı önerilmez

  2. Güvenlik Özellikleri:

    • Kontaklar arası 8mm hava aralığı

    • Çift yalıtımlı bobin yapısı

  3. Kullanım Önerileri:

    • Yüksek inrush akımlı uygulamalarda %30 kapasite düşümü uygulanmalıdır

    • Nemli ortamlarda IP20 koruma seviyesi sağlar

Not: Tüm modeller 85% nem oranında ve 2000m rakıma kadar test edilmiştir.
