INES 15

INES Serisi 15W Güç Kaynakları

/assets/listings/urunler/nes15-png-image-10363.webp
/assets/listings/urunler/ines-15-1-png-image-50394.webp
/assets/listings/urunler/ines-15o-png-image-98552.webp
/assets/listings/urunler/15q-png-image-59220.webp
Teknik Dökuman indir

⚡ INES-15 Serisi Güç Kaynakları – Teknik Özellikler

🔧 Genel Özellikler

  • Geniş AC giriş aralığı (Universal giriş)

  • Koruma: Kısa devre / Aşırı yük / Aşırı gerilim / Aşırı sıcaklık

  • Serbest hava akımıyla soğutma

  • %100 tam yükte yaşlandırma testi

  • 2 yıl garanti

📊 Teknik Tablo

MODEL INES-15-5 INES-15-12 INES-15-15 INES-15-24 INES-15-48
Çıkış Gerilimi 5V 12V 15V 24V 48V
Anma Akımı 3A 1.3A 1A 0.7A 0.35A
Akım Aralığı 0–3A 0–1.3A 0–1A 0–0.7A 0–0.35A
Güç (W) 15W 15.6W 15W 16.8W 16.8W
Ripple & Gürültü 150mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p
Gerilim Ayarı 4.75–5.5V 10.8–13.2V 13.5–16.5V 21.6–26.4V 43.2–52.8V
Gerilim Toleransı ±2.0% ±1.0% ±1.0% ±1.0% ±1.0%
Hat Düzenleme ±1.5% ±0.5% ±0.5% ±0.5% ±0.5%
Yük Düzenleme ±1.5% ±0.5% ±0.5% ±0.5% ±0.5%
Kurulum Süresi 1000ms / 230VAC, 30ms (Yükselme süresi)
Tutma Süresi 100ms / 230VAC, 20ms / 115VAC

🔌 Giriş Özellikleri

  • Giriş Gerilim Aralığı: 85–264VAC / 120–370VDC

  • Frekans Aralığı: 47–63Hz

  • Verimlilik (typ.): %79–%85 (modele göre)

  • AC Akım: 0.35A / 115VAC, 0.25A / 230VAC

  • Ani Akım: 45A (Soğuk başlangıç)

  • Kaçak Akım: <2mA / 240VAC

🔒 Koruma Fonksiyonları

  • Aşırı Yük Koruması: %105 üzeri yükte, hıçkırık modunda kapanır, otomatik olarak kurtarılır.

  • Aşırı Gerilim Koruması:

    • 5V: 5.75–6.75V

    • 12V: 13.8–16.2V

    • 15V: 17.25–20.25V

    • 24V: 27.6–32.4V

    • 48V: 55.2–64.8V

  • Aşırı Sıcaklık: Ana kontrol IC üzerinde 140°C tipik, kendini kapatır, sıcaklık düştüğünde otomatik kurtarılır.

🌡️ Ortam Koşulları

  • Çalışma Sıcaklığı: -20°C ~ +60°C

  • Çalışma Nemi: %20 ~ %90 RH (yoğuşmasız)

  • Depolama: -40°C ~ +85°C, %10 ~ %95 RH

  • Titreşim: 10–500Hz, 2G, her eksende 60dk

📶 Güvenlik & EMC

  • Gerilim Dayanımı:

    • Giriş–Çıkış: 3KVAC

    • Giriş–Toprak: 2KVAC

    • Çıkış–Toprak: 0.5KVAC

  • İzolasyon Direnci: 100MΩ / 500VDC (25°C, %70 RH)

  • EMC Emisyon: EN55022 (CISPR22), EN61000-3-2/-3

  • EMC Bağışıklık: EN61000-4 serisi, EN55024

📦 Diğer Bilgiler

  • MTBF: 563.500 saat (25°C, MIL-HDBK-217F)

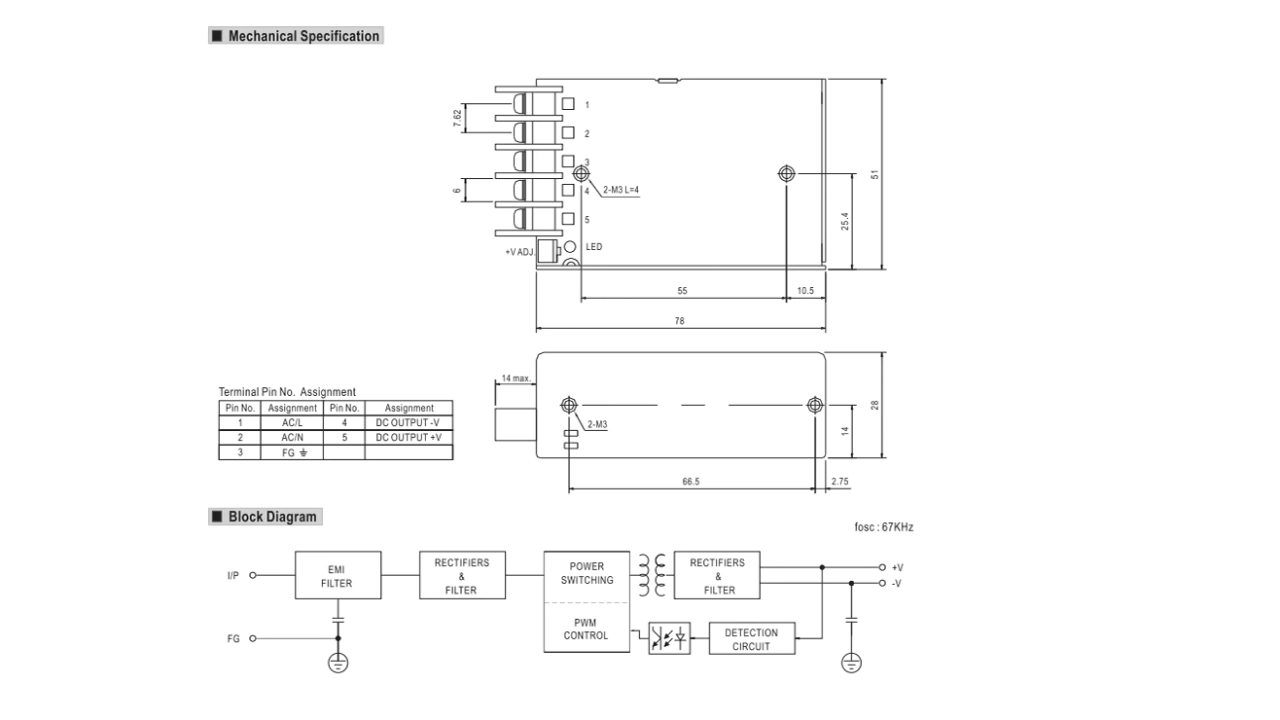

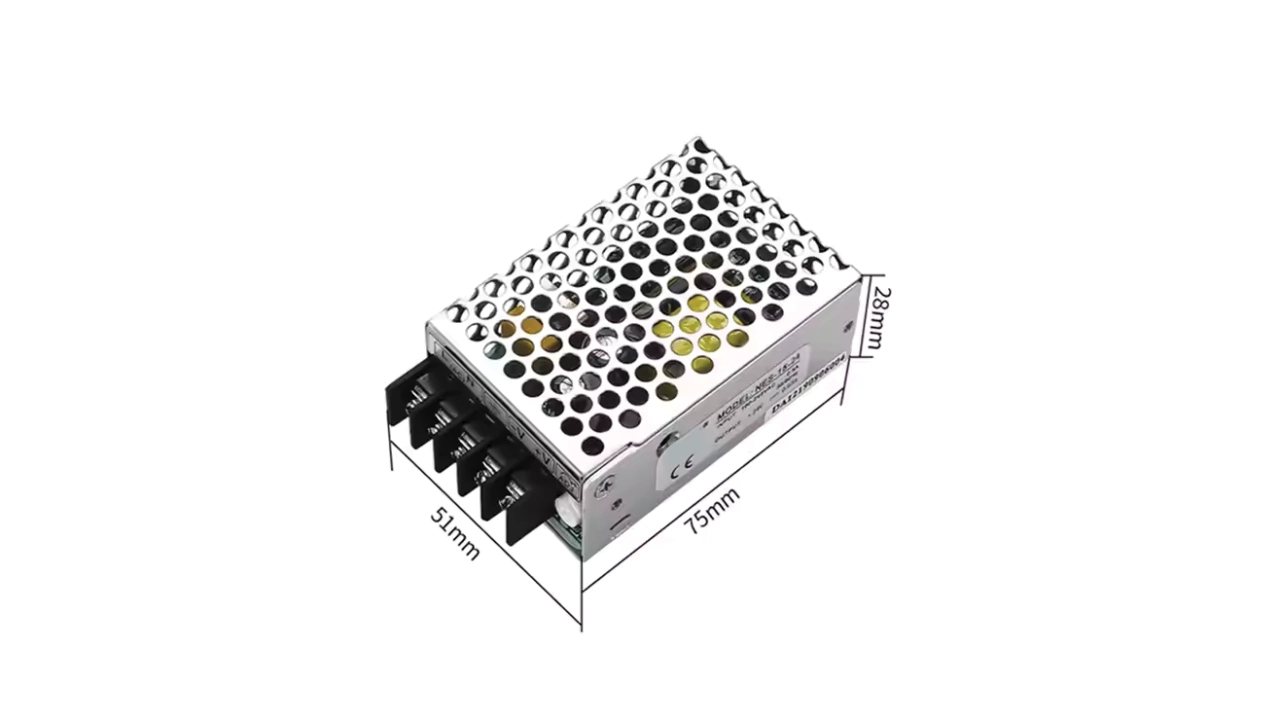

  • Boyutlar: 78 x 51 x 28 mm (L x W x H)
