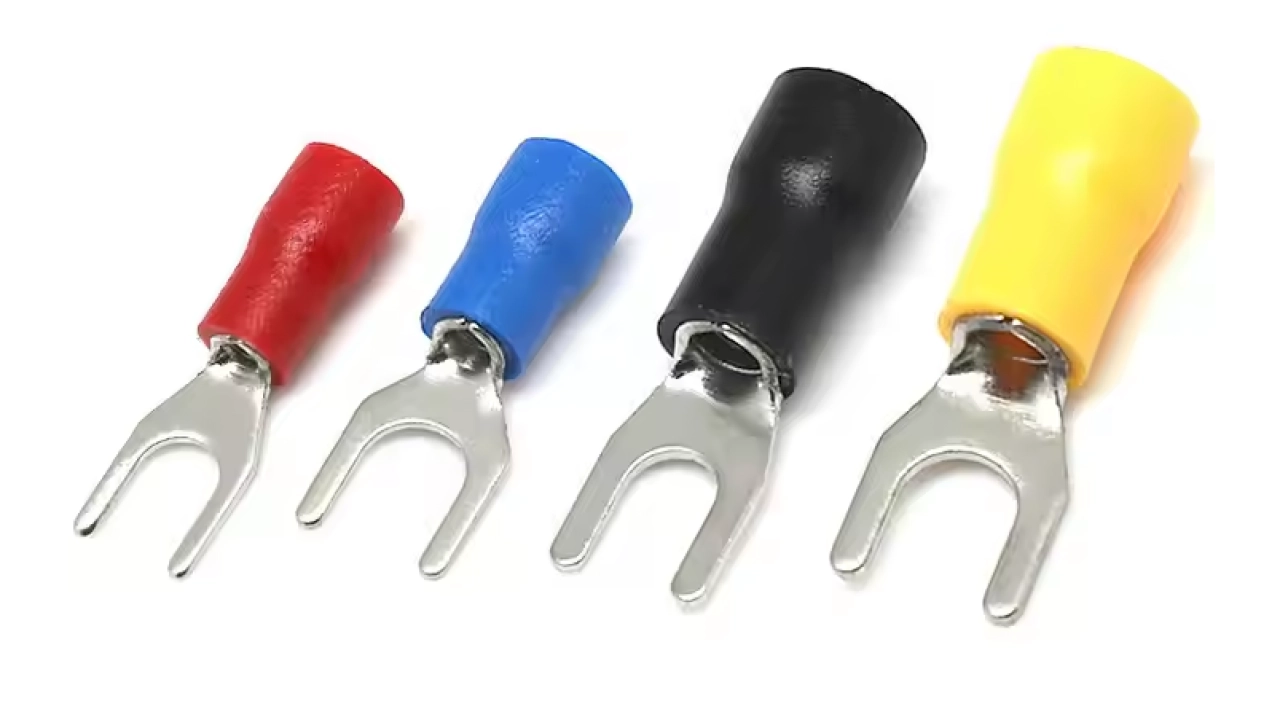

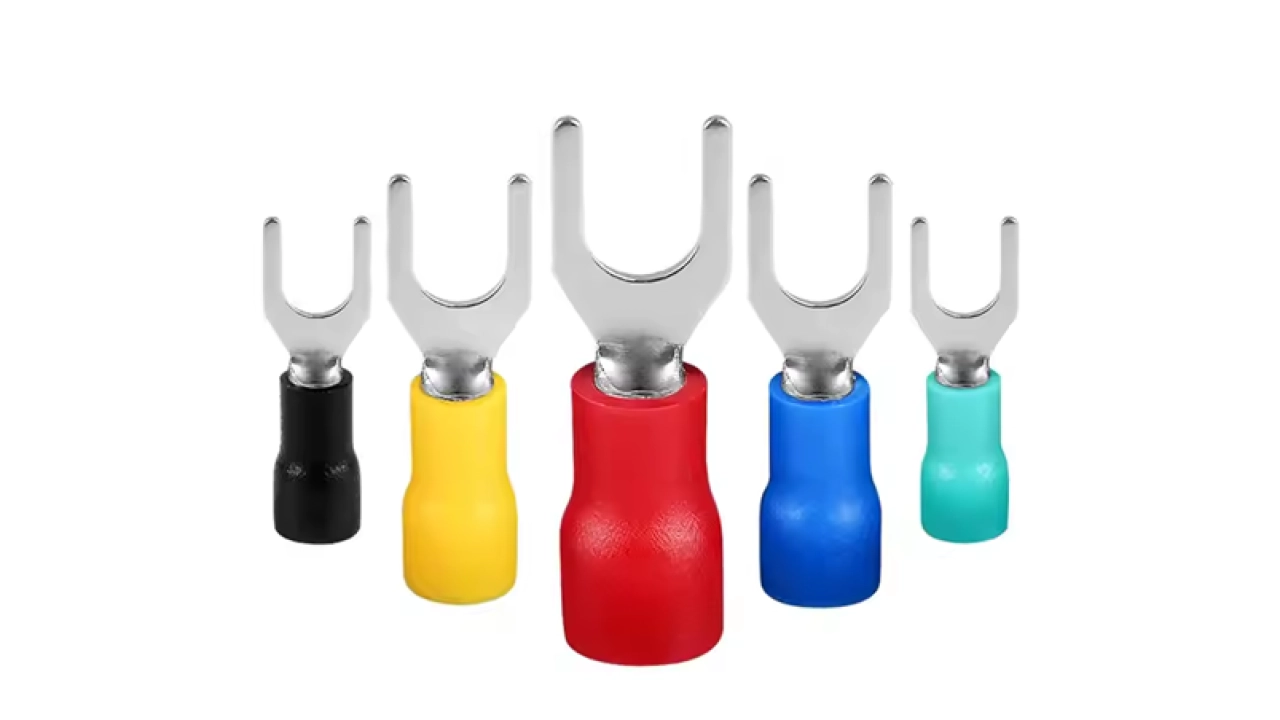

Çatal Tip İzoleli Kablo Uçları (SV Serisi Kodları)
🔴 KIRMIZI (0.50-1.50 mm²)

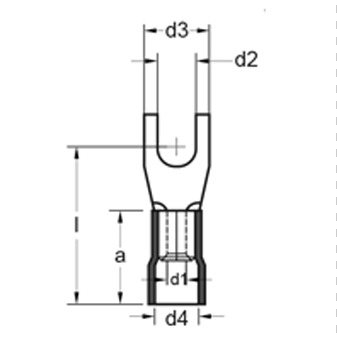

| Renk |
Yeni SV Kodu |
Kablo Kesiti |
Civata |
d2 (mm) |
d3 (mm) |
l (mm) |
d1 (mm) |
d4 (mm) |
a (mm) |
Adet |
| 🔴 ● Kırmızı |
SV 1.25-3 |
0.50-1.50 |
M3 |
3.2 |
6.0 |
16.0 |
- |
4.0 |
10.0 |
200 |
| 🔴 ● Kırmızı |
SV 1.25-4 |
0.50-1.50 |
M4 |
4.3 |
8.0 |
17.0 |
1.6 |
4.0 |
10.0 |
200 |
| 🔴 ● Kırmızı |
SV 1.25-5 |
0.50-1.50 |
M5 |
5.3 |
10.0 |
18.0 |
1.6 |
4.0 |
10.0 |
200 |
| 🔴 ● Kırmızı |
SV 1.25-6 |
0.50-1.50 |
M6 |
6.5 |
11.0 |
20.0 |
1.6 |
4.0 |
10.0 |
200 |
🔵 MAVİ (1.50-2.50 mm²)
| Renk |
Yeni SV Kodu |
Kablo Kesiti |
Civata |
d2 (mm) |
d3 (mm) |
l (mm) |
d1 (mm) |
d4 (mm) |
a (mm) |
Adet |
| 🔵 ● Mavi |
SV 2-3 |
1.50-2.50 |
M3 |
3.2 |
5.5 |
18.0 |
2.3 |
4.5 |
10.0 |
200 |
| 🔵 ● Mavi |
SV 2-4 |
1.50-2.50 |
M4 |
4.3 |
6.8 |
17.0 |
2.3 |
4.5 |
10.0 |
200 |
| 🔵 ● Mavi |
SV 2-5 |
1.50-2.50 |
M5 |
5.3 |
10.0 |
19.0 |
2.3 |
4.5 |
10.0 |
200 |
| 🔵 ● Mavi |
SV 2-6 |
1.50-2.50 |
M6 |
6.5 |
11.0 |
21.0 |
2.3 |
4.5 |
10.0 |
200 |
🟡 SARI (4.00-6.00 mm²)
| Renk |
Yeni SV Kodu |
Kablo Kesiti |
Civata |
d2 (mm) |
d3 (mm) |
l (mm) |
d1 (mm) |
d4 (mm) |
a (mm) |
Adet |
| 🟡 ● Sarı |
SV 5.5-4 |
4.00-6.00 |
M4 |
4.3 |
8.0 |
21.0 |
3.6 |
13.0 |
10.0 |
100 |
| 🟡 ● Sarı |
SV 5.5-5 |
4.00-6.00 |
M5 |
5.3 |
10.0 |
22.0 |
3.6 |
6.3 |
13.0 |
100 |
| 🟡 ● Sarı |
SV 5.5-6 |
4.00-6.00 |
M6 |
6.5 |
11.0 |
23.0 |
3.6 |
6.3 |
13.0 |
100 |
| 🟡 ● Sarı |
SV 5.5-8 |
4.00-6.00 |
M8 |
8.4 |
14.0 |
26.0 |
3.6 |
6.3 |
13.0 |
100 |
