Bi-Metal (Al-Cu)

/assets/listings/urunler/image-1-png-image-49925.webp
/assets/listings/urunler/b2-png-image-72817.webp
/assets/listings/urunler/bi1-png-image-94430.webp
Teknik Dökuman indir

🔧 DTL-2 Serisi Alüminyum-Bakır Kablo Pabuçları – Detaylı Teknik Bilgi

DTL-2 serisi kablo pabuçları, bakır iletkenli kabloların alüminyum baralara veya terminasyon noktalarına bağlantısı için özel olarak tasarlanmış bimetalik (Al-Cu) bağlantı elemanlarıdır. Bu pabuçlar, elektrokimyasal korozyon riskini minimize ederken yüksek iletkenlik ve mekanik dayanım sunar.

🛠️ Yapısal Özellikler

1. Bağlantı Plakası (Bakır - Cu)

  • Malzeme: Saf bakır (yüksek iletkenlik)

  • Fonksiyon: Vida delikli plaka sayesinde alüminyum baraya veya terminasyon noktasına sabitlenir.

  • Avantaj:

    • Düşük dirençli elektriksel bağlantı

    • Yüksek sıkma dayanımı

2. Kablo Giriş Borusu (Alüminyum - Al)

  • Malzeme: Saf alüminyum (hafif ve ekonomik)

  • Fonksiyon: Bakır kablonun sıkılarak bağlandığı kısım.

  • Avantaj:

    • Alüminyum kablolarla uyumlu genleşme katsayısı

    • Korozyona karşı korumalı yüzey

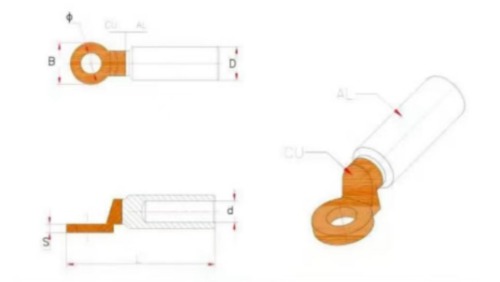

📐 Teknik Boyutlar ve Ölçüler

Ürün Kodu Φ (mm)
(İç Çap)		 D (mm)
(Dış Çap)		 d (mm)
(Kablo Çapı)		 L (mm)
(Uzunluk)		 B (mm)
(Genişlik)		 S (mm)
(Kalınlık)
DTL-2-10 13 ±0.3 16 ±0.2 5 ±0.2 82 ±2 24 ±0.2 3 ±0.3
DTL-2-16 13 ±0.3 16 ±0.2 6 ±0.2 82 ±2 24 ±0.2 3 ±0.3
DTL-2-25 13 ±0.3 16 ±0.2 7 ±0.2 82 ±2 24 ±0.2 3 ±0.3
DTL-2-35 13 ±0.3 16 ±0.2 8.5 ±0.2 82 ±2 24 ±0.2 3 ±0.3
DTL-2-50 13 ±0.3 20 ±0.2 9.8 ±0.2 90 ±2 25 ±0.2 3.5 ±0.3
DTL-2-70 13 ±0.3 20 ±0.2 11.6 ±0.2 90 ±2 25 ±0.2 3.5 ±0.3
DTL-2-95 13 ±0.3 20 ±0.2 13.8 ±0.2 90 ±2 25 ±0.2 3.5 ±0.3
DTL-2-120 13 ±0.3 25 ±0.2 15.5 ±0.2 113 ±2 28 ±0.2 4.2 ±0.3
DTL-2-150 13 ±0.3 25 ±0.2 17 ±0.2 113 ±2 28 ±0.2 4.2 ±0.3
DTL-2-185 13 ±0.3 32 ±0.2 18.5 ±0.2 130 ±2 35 ±0.2 5 ±0.3
DTL-2-240 13 ±0.3 32 ±0.2 21.5 ±0.2 130 ±2 35 ±0.2 5 ±0.3
DTL-2-300 13 ±0.3 34 ±0.2 24 ±0.2 135 ±2 36 ±0.2 5 ±0.3

✅ Avantajları

✔ Korozyon Direnci → Alüminyum ve bakır arasında galvanik korozyon oluşmaz.
✔ Yüksek İletkenlik → Bakır plaka sayesinde düşük dirençli bağlantı.
✔ Mekanik Dayanım → Presleme veya cıvatalı bağlantı ile sağlam montaj.
✔ Uzun Ömürlü → Oksidasyonu önleyen yüzey kaplamaları.
✔ Geniş Kablo Aralığı → 10 mm²’den 300 mm²’ye kadar uyum.

⚡ Kullanım Alanları

  • Elektrik Panoları → Alüminyum baralara bakır kabloların bağlantısı.

  • Trafo ve Şalt Sahaları → Yüksek akım geçişlerinde güvenli bağlantı.

  • Güneş Enerjisi Sistemleri → Fotovoltaik panel bağlantıları.

  • Jeneratör ve UPS Sistemleri → Güç dağıtım terminalleri.

  • Havai Hat ve Yeraltı Kablolama → Alüminyum iletkenli sistemlerde bakır geçişi.

🔧 Montaj Önerileri

  1. Yüzey Hazırlığı → Alüminyum yüzeyde oksit tabakası temizlenmeli, anti-oksidan macun uygulanmalı.

  2. Doğru Sıkma Kuvveti → Hidrolik presleme veya tork ayarlı cıvata kullanılmalı.

  3. Kalite Kontrol → Bağlantı direnci ölçülmeli, mekanik test yapılmalı.
