INES 50

INES Serisi 50W Güç Kaynakları

/assets/listings/urunler/12-png-image-31093.webp
/assets/listings/urunler/501-png-image-42697.webp
/assets/listings/urunler/502-png-image-75187.webp
/assets/listings/urunler/503-png-image-60831.webp
/assets/listings/urunler/50-png-image-89236.webp
/assets/listings/urunler/50o-png-image-74230.webp
Teknik Dökuman indir

⚡ INES-50 Serisi Güç Kaynakları – Teknik Özellikler

🔧 Genel Özellikler

  • Geniş AC giriş aralığı (Universal giriş)

  • Kısa devre, aşırı yük ve aşırı gerilim korumaları

  • Serbest hava akımıyla soğutma

  • %100 tam yükte yaşlandırma testi

  • 2 yıl garanti

📊 Teknik Tablo

MODEL INES-50-5 INES-50-12 INES-50-15 INES-50-24 INES-50-48
Çıkış Gerilimi 5V 12V 15V 24V 48V
Anma Akımı 10A 4.2A 3.4A 2.2A 1.1A
Akım Aralığı 0–10A 0–4.2A 0–3.4A 0–2.2A 0–1.1A
Güç (W) 50W 50.4W 51W 52.8W 52.8W
Ripple & Gürültü 80mVp-p 120mVp-p 150mVp-p 200mVp-p 240mVp-p
Gerilim Ayarı 4.75–5.5V 10.8–13.2V 13.5–16.5V 21.6–26.4V 43.2–52.8V
Gerilim Toleransı ±2.0% ±1.0% ±1.0% ±1.0% ±1.0%
Hat Düzenleme ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
Yük Düzenleme ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
Kurulum Süresi 500ms (230VAC), 1200ms (115VAC)
Tutma Süresi 50ms (230VAC), 10ms (115VAC)

🔌 Giriş Özellikleri

  • Giriş Gerilim Aralığı: 85–264VAC / 120–370VDC

  • Frekans Aralığı: 47–63Hz

  • Verimlilik: %79–%87 (modele göre)

  • AC Akım: 1.1A (115VAC), 0.65A (230VAC)

  • Ani Akım: 45A (Soğuk başlangıç)

  • Kaçak Akım: <2mA / 240VAC

🔒 Koruma Fonksiyonları

  • Aşırı Yük: %110–150, hıçkırık modunda, otomatik kurtarma

  • Aşırı Gerilim Koruması:

    • 5V: 5.75–6.75V

    • 12V: 13.8–16.2V

    • 15V: 17.25–20.25V

    • 24V: 27.6–32.4V

    • 48V: 55.2–64.8V

🌡️ Ortam Koşulları

  • Çalışma Sıcaklığı: -20°C ~ +60°C

  • Nem: %20 ~ %90 RH (yoğuşmasız)

  • Depolama: -40°C ~ +85°C, %10 ~ %95 RH

  • Titreşim: 10–500Hz, 2G, her eksende 60dk

📶 Güvenlik & EMC

  • Gerilim Dayanımı:

    • Giriş–Çıkış: 3KVAC

    • Giriş–Toprak: 2KVAC

    • Çıkış–Toprak: 0.5KVAC

  • İzolasyon Direnci: 100MΩ / 500VDC

  • EMC Emisyon: EN55022, EN61000-3-2/-3

  • EMC Bağışıklık: EN61000-4 serisi, EN55024

📦 Diğer Bilgiler

  • MTBF: 374.200 saat (25°C, MIL-HDBK-217F)

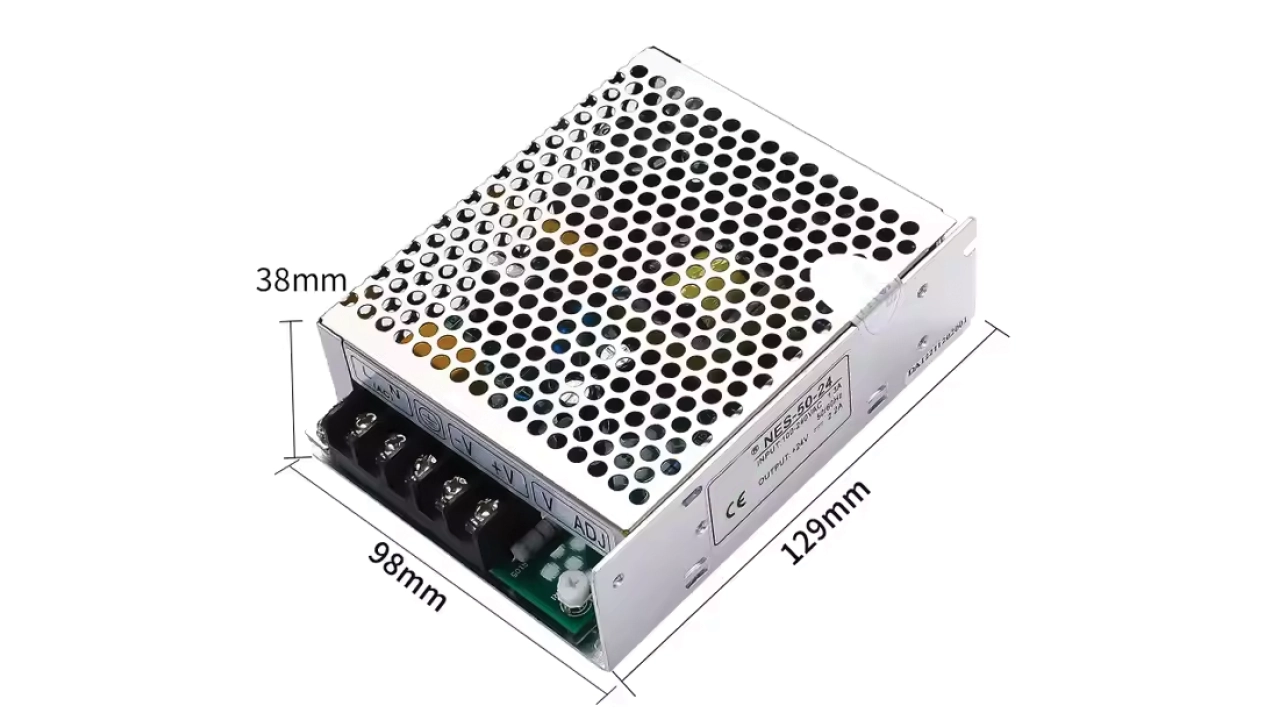

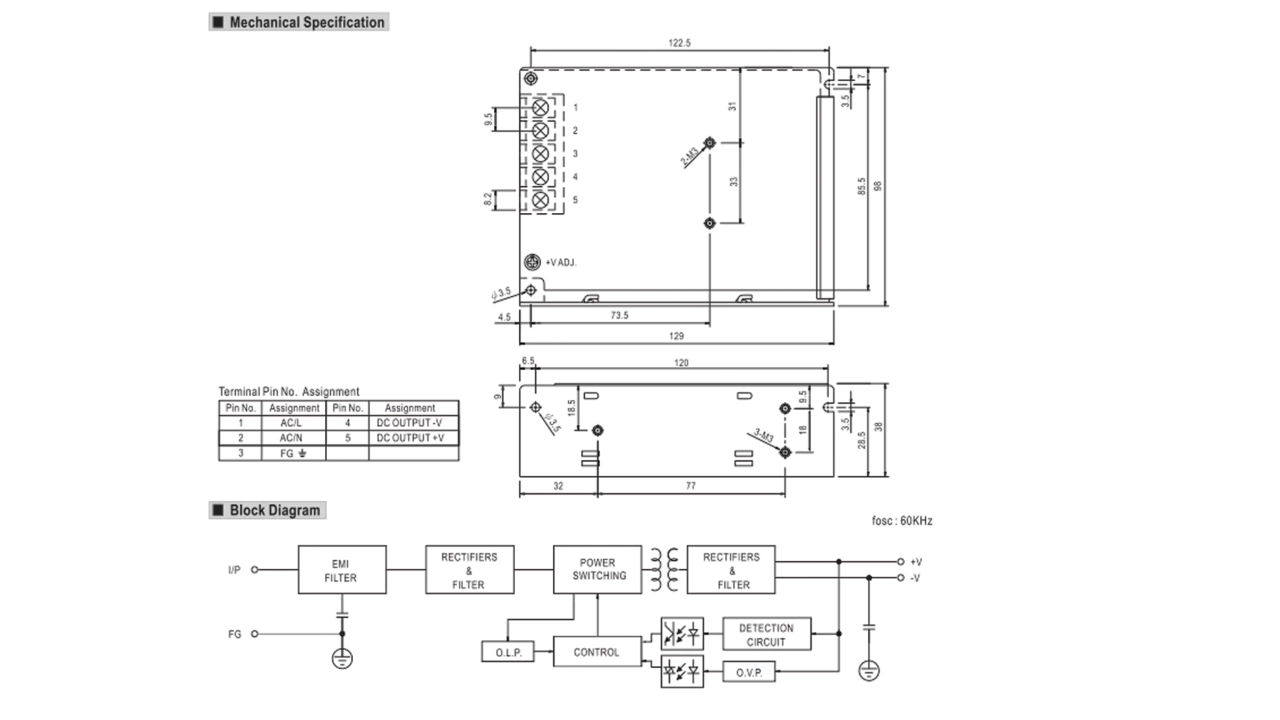

  • Boyutlar: 129 x 98 x 38 mm (L x W x H)
