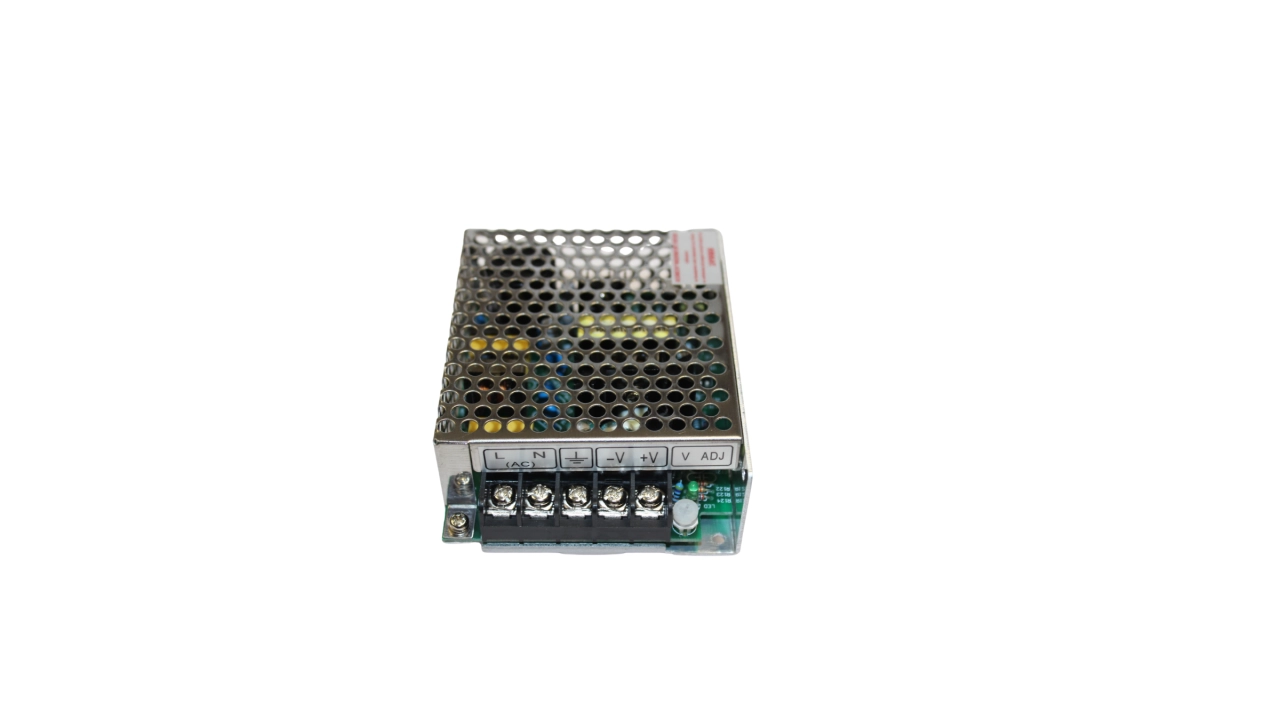

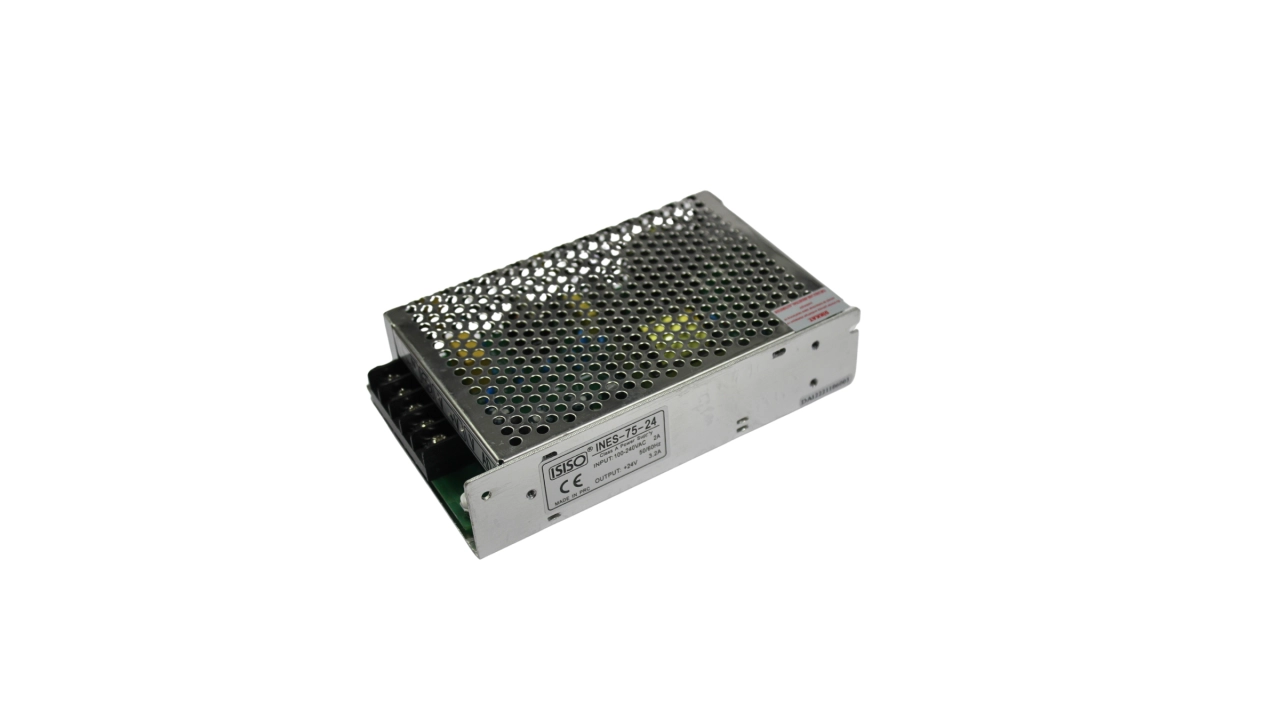

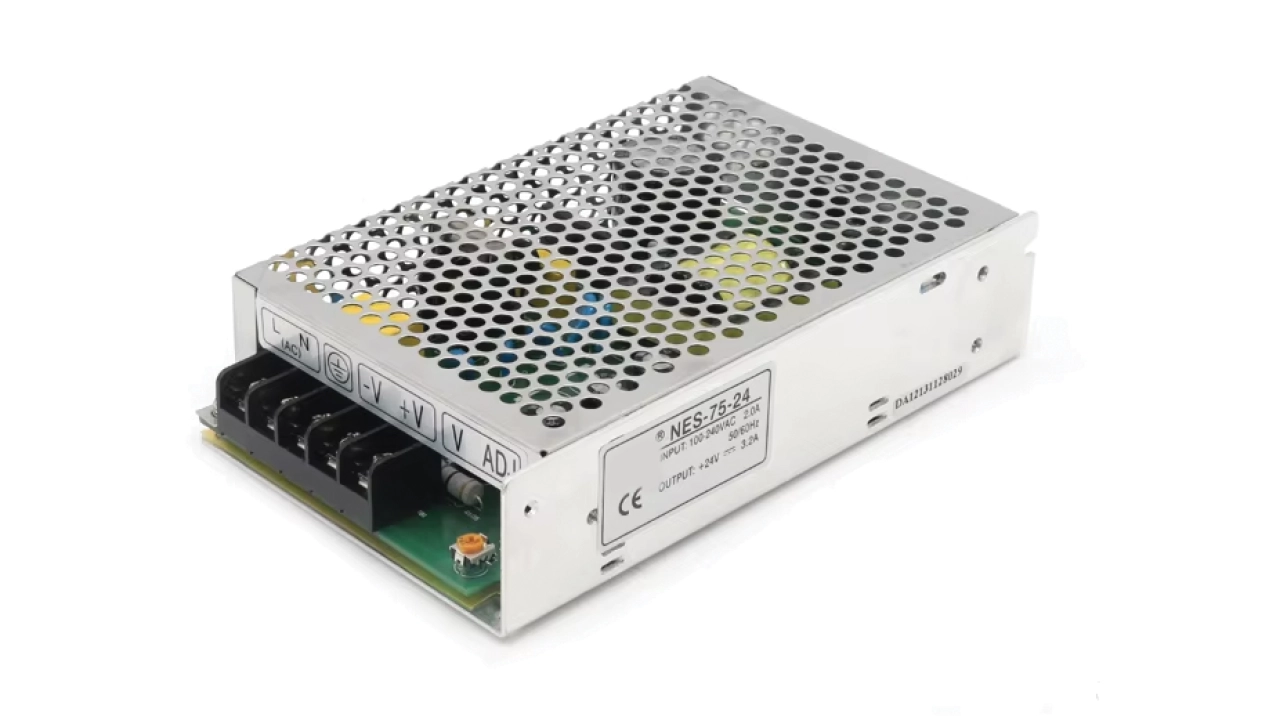

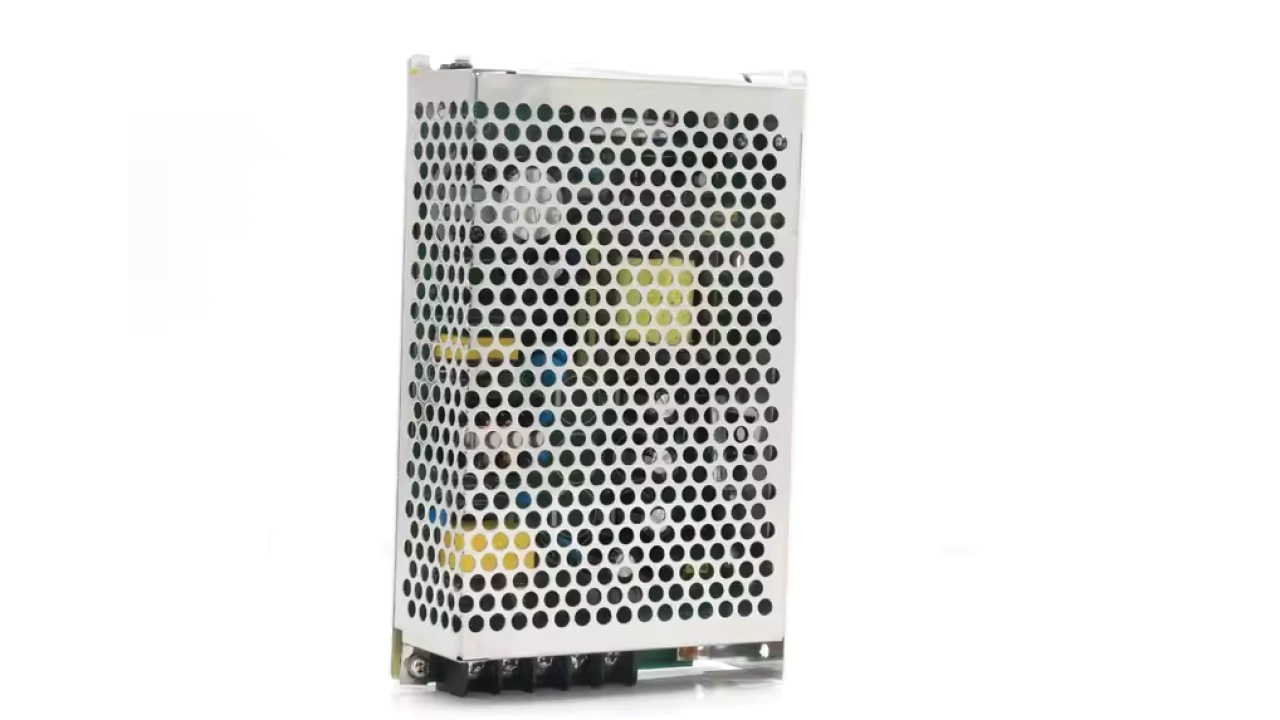

INES 75

INES Serisi 75W Güç Kaynakları

/assets/listings/urunler/13-png-image-92763.webp
/assets/listings/urunler/10-png-image-22384.webp
/assets/listings/urunler/75o-png-image-27026.webp
/assets/listings/urunler/nes75-png-image-19176.webp
/assets/listings/urunler/75b-png-image-18627.webp
Teknik Dökuman indir

INES-75 Serisi 75W Güç Kaynakları - Teknik Özellikler

1. Temel Özellikler

✔ Evrensel AC Giriş: 85-132VAC / 176-264VAC (Seçilebilir) veya 248-373VDC
✔ Koruma Sistemleri:

  • Kısa devre koruması

  • Aşırı yük koruması (110-150% çıkış gücü)

  • Aşırı gerilim koruması
    ✔ Soğutma: Doğal hava konveksiyonu (Fansız tasarım)
    ✔ Kalite Testi: %100 tam yük burn-in testi
    ✔ Garanti: 2 yıl

2. Teknik Özellikler Tablosu

Parametre INES-75-5 INES-75-12 INES-75-15 INES-75-24 INES-75-48
Çıkış Gerilimi 5VDC 12VDC 15VDC 24VDC 48VDC
Nominal Akım 14A 6.2A 5A 3.2A 1.6A
Güç Çıkışı 70W 74.4W 75W 76.8W 76.8W
Dalga & Gürültü 80mVp-p 120mVp-p 150mVp-p 200mVp-p 240mVp-p
Gerilim Ayar Aralığı 4.75-5.5V 10.8-13.2V 13.5-16.5V 21.6-26.4V 43.2-52.8V
Verimlilik 80% 83% 84% 86% 86%

3. Giriş Özellikleri

✔ Giriş Gerilimi Aralığı: 85-132VAC / 176-264VAC (Seçilebilir), 248-373VDC
✔ Frekans Aralığı: 47-63Hz
✔ Başlangıç Akımı: 45A (Soğuk başlangıç)
✔ Kaçak Akım: <2mA / 240VAC

4. Koruma Sistemleri

✔ Aşırı Yük Koruması:

  • 110-150% nominal çıkış gücünde çalışır.

  • Koruma tipi: Kesintili mod (Hiccup), hata giderildiğinde otomatik olarak düzelir.

✔ Aşırı Gerilim Koruması:

Model Koruma Aralığı
INES-75-5 5.75 ~ 6.75V
INES-75-12 13.8 ~ 16.2V
INES-75-15 17.25 ~ 20.25V
INES-75-24 27.6 ~ 32.4V
INES-75-48 55.2 ~ 64.8V

  • Koruma Tipi: Çıkış gerilimi kapatılır, yeniden enerji verildiğinde çalışır.

5. Çevresel Özellikler

✔ Çalışma Sıcaklığı: -20°C ~ +60°C
✔ Nem Dayanımı: 20% ~ 90% RH (yoğuşmasız)
✔ Depolama Sıcaklığı: -40°C ~ +85°C
✔ Titreşim Dayanımı: 10-500Hz, 2G, 10dk/1 çevrim, X, Y, Z eksenlerinde 60 dakika

6. Güvenlik & EMC Uyumluluğu

✔ Yalıtım Dayanımı:

  • Giriş-Çıkış: 3KVAC

  • Giriş-Şasi: 2KVAC

  • Çıkış-Şasi: 0.5KVAC

✔ EMC Uyumluluğu:

  • Emisyon: EN55022 (CISPR22) Class B, EN61000-3-2, -3

  • Bağışıklık: EN61000-4 serisi, EN55024, EN61000-6-1

7. Diğer Teknik Detaylar

✔ MTBF (Ortalama Arızasız Çalışma Süresi): 378,200 saat (MIL-HDBK-217F, 25°C)

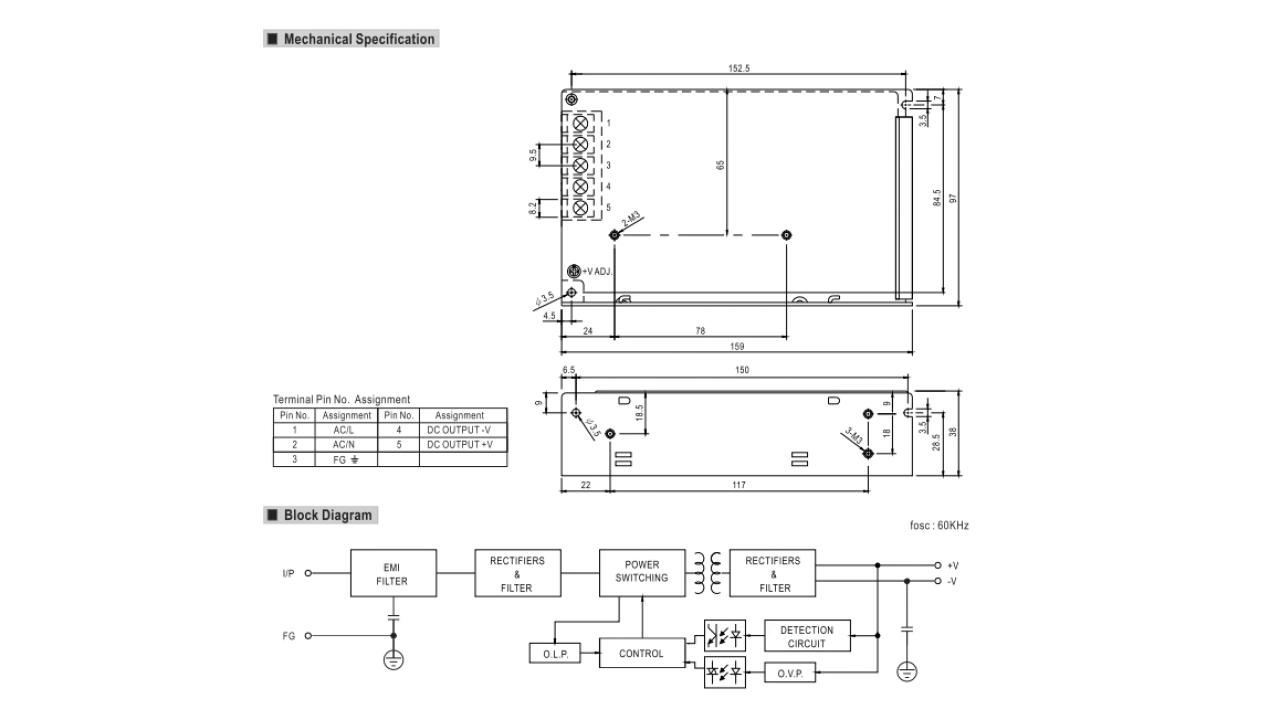

✔ Boyutlar: 159 × 97 × 38 mm
