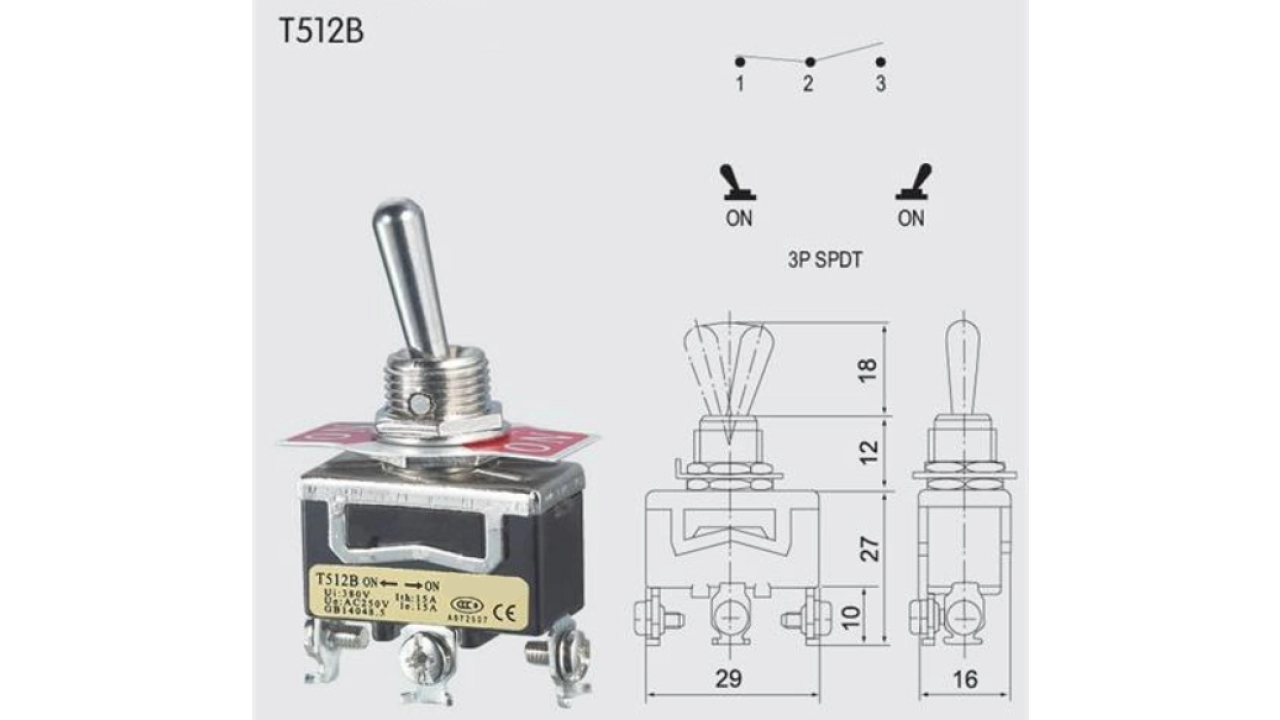

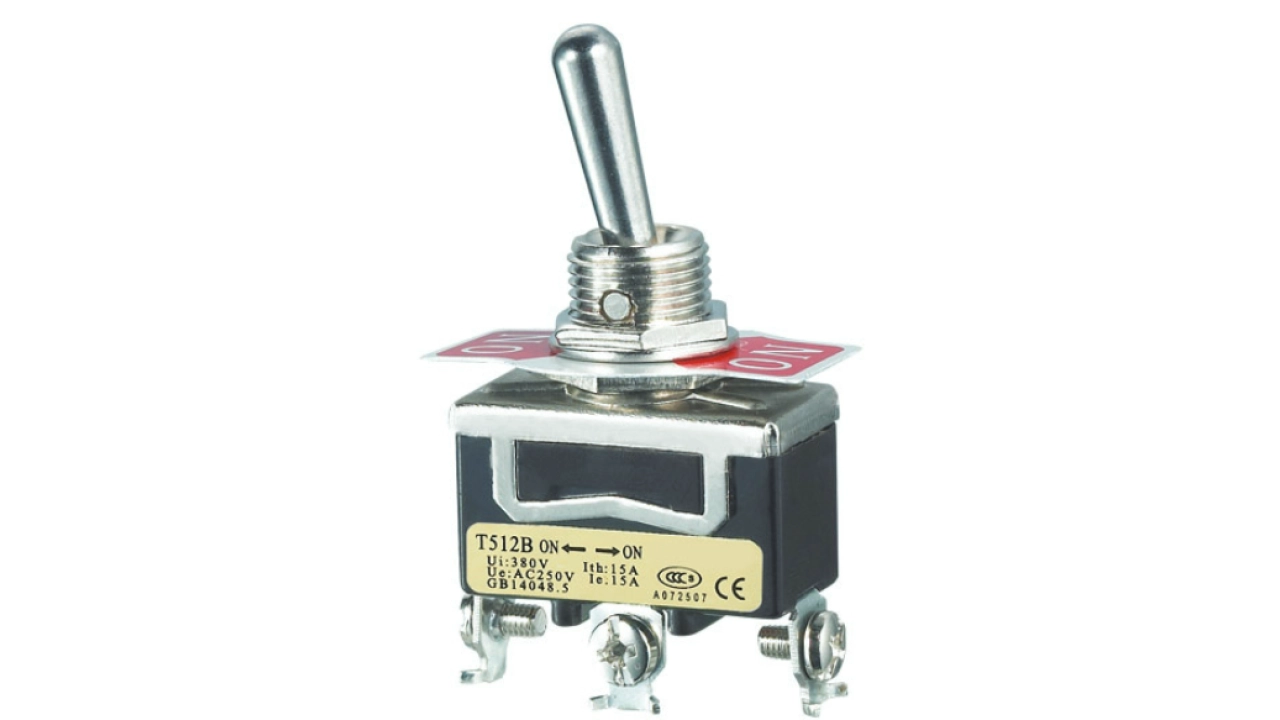

T512B

/assets/listings/urunler/t512bo-png-image-51857.webp

/assets/listings/urunler/t512b-png-image-91296.webp

Teknik Dökuman indir

T Serisi Toggle Anahtarlar – Teknik Veri Sayfası

1. Temel Özellikler Karşılaştırma

Özellik	T512B	T511B (Karşılaştırma)
Model	T512B	T511B
Anahtar Tipi	SPDT (Çift Yönlü)	SPST (Tek Yönlü)
Çalışma Modu	On-On	On-Off
Maks. Akım	10A/15A (250V AC)	10A/15A (250V AC)
Terminal Tipi	B (Vidalı)	B (Vidalı)
Koruma	Su/Yağ geçirmez kapak	Aynı
Montaj Deliği	Ø12mm	Aynı
Mekanizma	Sabit / Otomatik Dönüşlü	Aynı

2. AC/DC Yük Kapasiteleri – Yük Tipine Göre

Yük Tipi	Model	AC Değerleri	DC Değerleri
Direnç Yükü	TO	10A 250V / 15A 125V	0.4A 250V / 0.8A 125V
	T5	15A 250V / 20A 125V	0.5A 250V / 0.9A 125V
Endüktif Yük	TO	10A 250V / 15A 250V	0.2A 250V / 0.4A 125V
	T5	15A 250V / 20A 125V	0.3A 250V / 0.5A 125V
Lamba Yükü	TO	300W 100V / 500W 200V	30V
	T5	400W 125V / 800W 250V	-
Motor Yükü	TO	200W 125V / 300W 250V	7A 30V
	T5	400W 125V (tek faz)	-
	TO	550W 250V (üç faz)	-
	T5	750W 250V (üç faz)	-

3. Teknik Spesifikasyonlar

Parametre	Değer
Kontak Direnci	≤15mΩ (ilk kullanımda)
İzolasyon Direnci	≥100MΩ (500VDC altında)
Dielektrik Dayanımı	2000VAC, 50/60Hz, 1 dakika
Titreşim Dayanımı	10~55Hz, 1.5mm çift genlik
Çalışma Sıcaklığı	-10°C ~ +80°C (buzsuz ortam)
Nem Direnci	Maksimum %85 RH

4. Kontak Yapıları

Kod	Açıklama
11	SPST – Tek kutuplu tek yön (Açık-Kapalı)
12	SPDT – Tek kutuplu çift yön (Açık-Açık)
13	SPDT – Ortada Kapalı (On-Off-On)
131	SPDT – Ortada Kapalı, Yaylı dönüşlü
21	DPST – Çift kutuplu tek yön
22	DPDT – Çift kutuplu çift yön (On-On)
23	DPDT – Ortada Kapalı
231	DPDT – Ortada Kapalı, Yaylı dönüşlü

5. Model Kodlama Sistemi

Format: T□-□ □

Tip Kodu:
- TO → 10A
- TOR → 10A (Yaylı dönüşlü)
- T5 → 15A
- T5R → 15A (Yaylı dönüşlü)
Kontak Yapısı:
- 11, 12, 13, 131, 21, 22, 23, 231
Terminal Tipi:
- A → #250 kablo ucu
- B → Vidalı terminal
- C → #187 lehimli terminal

6. Uygulama Alanları

Endüstriyel: Motor yön kontrolü, konveyör sistemleri
Otomotiv: Far ve sinyal sistemleri
Elektronik: Devre seçici, güç yönlendirme uygulamaları
