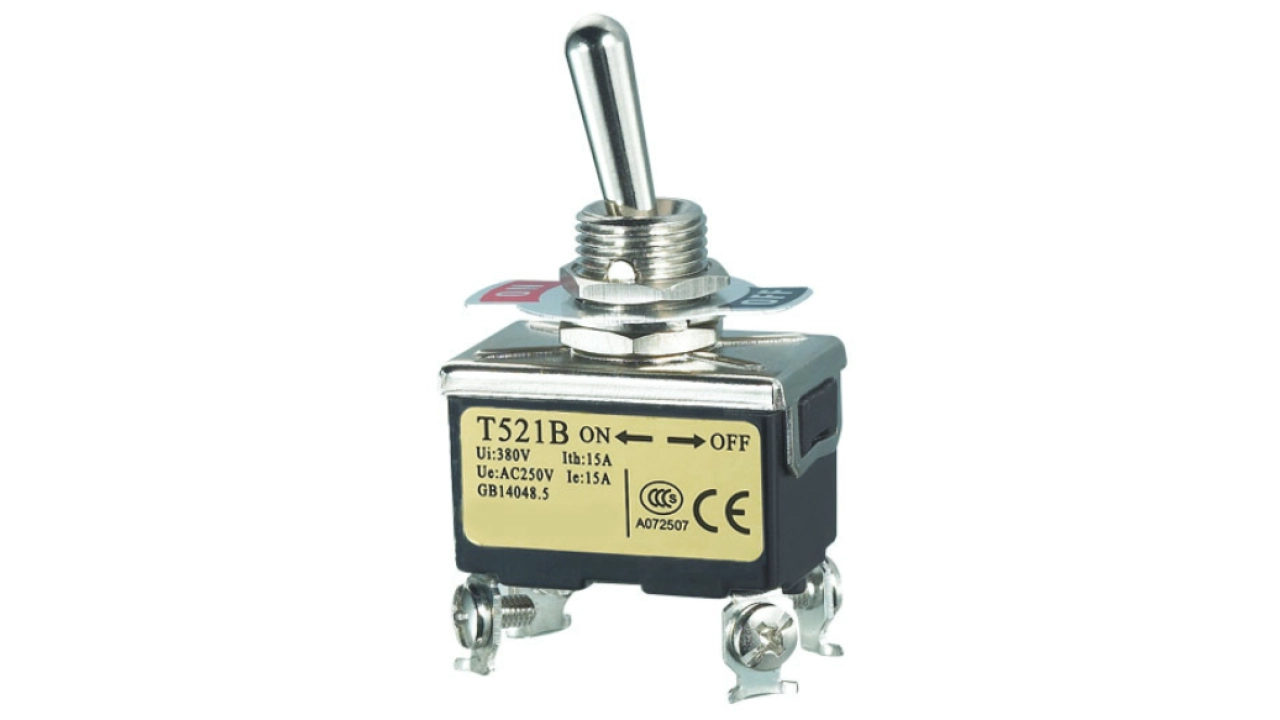

T521B DPST On-Off Toggle Switch - Teknik Özellik Tablosu
1. Temel Özellikler
| Özellik |
Değer/Açıklama |
Karşılaştırma |
| Model |
T521B |
DPST Tip |
| Anahtar Tipi |
DPST (Çift Kutuplu Tek Yön) |
SPST'den farklı |
| Çalışma Modu |
On-Off |
Tek hareket |
| Maks. Akım |
10A/15A (250V AC) |
Yüksek kapasite |
| Terminal Tipi |
B (Vidalı) |
Güvenli bağlantı |
| Koruma |
Su/Yağ Geçirmez Kapak |
Tüm seri uyumlu |
| Montaj Deliği |
Ø12mm |
Standart |
2. Teknik Detaylar
| Parametre |
Değer |
Standart |
| Kontak Direnci |
≤15MΩ |
DIN EN 60664 |
| İzolasyon Direnci |
≥100MΩ @500VDC |
IEC 61010 |
| Dielektrik Dayanım |
2000VAC, 1 dakika |
UL/CE |
| Çalışma Sıcaklığı |
-10°C ~ +80°C |
Geniş aralık |

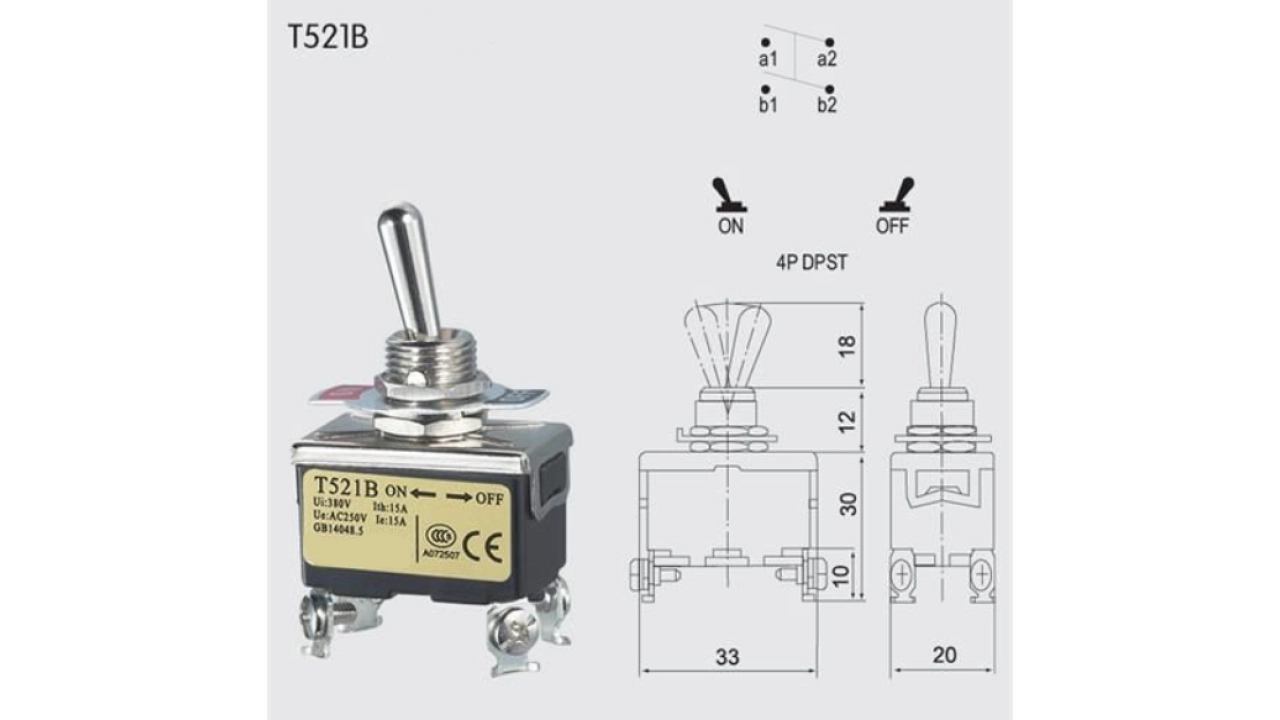

3. Kontak Yapısı
DPST Bağlantı:
[KUTUP 1] ON/OFF
[KUTUP 2] ON/OFF (Eş zamanlı kontrol)
4. Model Kod Açılımı
T 5 - 2 1 B
│ │ │ │ └─ Terminal: B (Vidalı)
│ │ │ └── Kontak: 1 (DPST On-Off)
│ │ └──── Tip: 2 (Çift Kutuplu)
│ └────── Seri: T5 (15A)
└──────── Üretici Kodu
5. Uygulama Alanları
| Uygulama |
Avantaj |
Örnek Kullanım |
| Endüstriyel Makinalar |
Çift devre güvenliği |
CNC Tezgahları |
| Güç Kaynakları |
Yüksek akım kontrolü |
UPS Sistemleri |
| Aydınlatma |
Paralel devre yönetimi |
Stadyum Aydınlatma |
6. Seri Karşılaştırma
| Özellik |
TO Serisi (10A) |
T5 Serisi (15A) |
T521B Fark |
| Kontak Tipi |
DPST mevcut |
DPST mevcut |
Çift kutuplu |
| Maks. Yük |
10A 250VAC |
15A 250VAC |
15A 250VAC |
| Kritik Uygulama |
- |
- |
Çift devre kesme |
