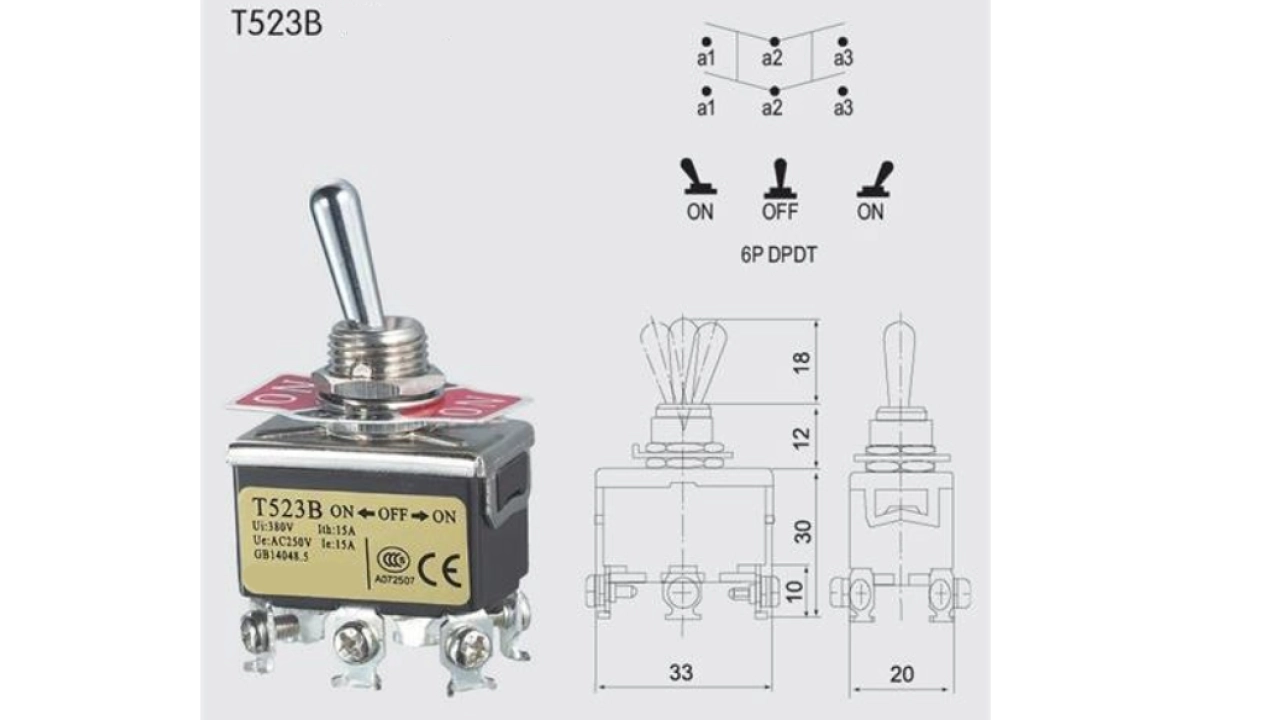

T523B

/assets/listings/urunler/t523bo-png-image-93620.webp
/assets/listings/urunler/t523b-png-image-85365.webp
Teknik Dökuman indir

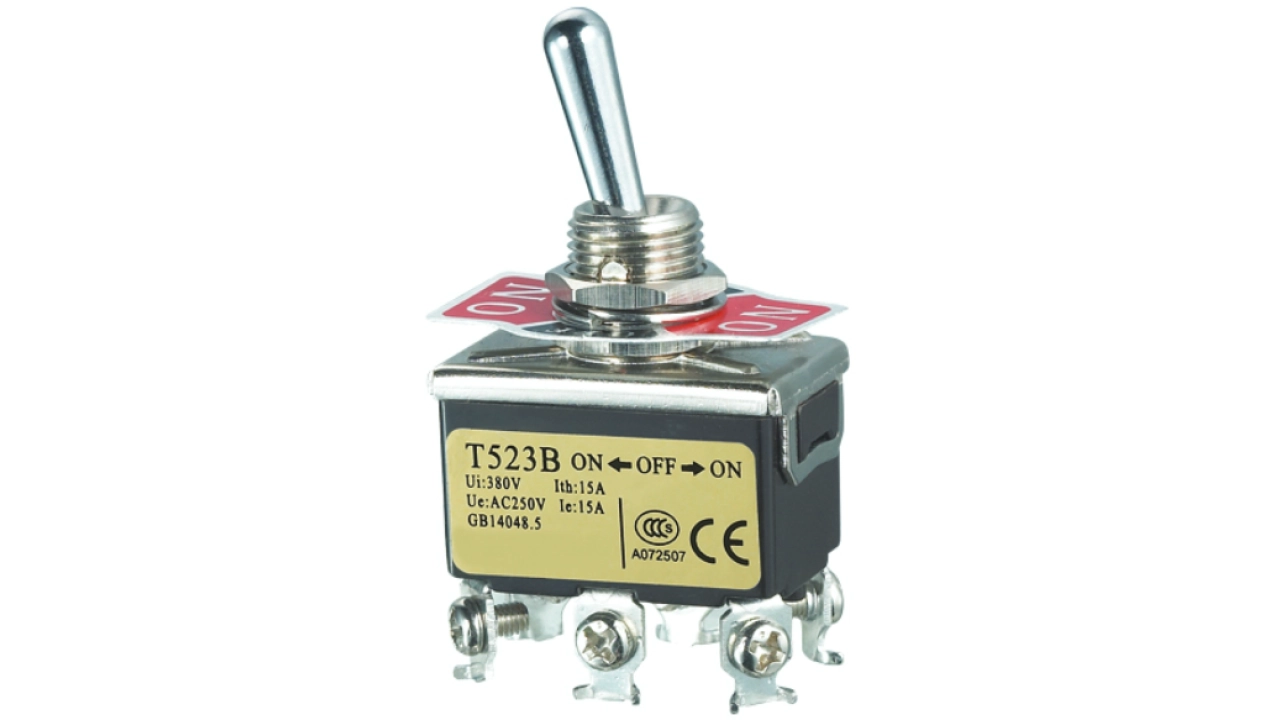

T523B On-Off-On Toggle Switch - Teknik Özellikler

Yük Kapasiteleri

Yük Tipi Model AC Değeri DC Değeri
Direnç Yükü TO 10A 250V, 15A 125V 0.4A 250V, 0.8A 125V
  T5 15A 250V, 20A 125V 0.5A 250V, 0.9A 125V
Endüktif Yük TO 10A 250V, 15A 250V 0.2A 250V, 0.4A 125V
  T5 15A 250V, 20A 125V 0.3A 250V, 0.5A 125V
Lamba Yükü TO 300W 100V, 500W 200V 30V
  T5 400W 125V, 800W 250V -
Motor Yükü TO 200W 125V, 300W 250V 7A 30V
  T5 400W 125V (Tek faz) -
  TO 550W 250V (Üç faz) -
  T5 750W 250V (Üç faz) -



Teknik Özellikler

Özellik Değer/Açıklama
Kontakt Direnci 15MΩ max. (ilk)
İzolasyon Direnci 100MΩ ve üzeri, 500VDC altında
Dielektrik Dayanımı 2000VAC, 50/60Hz, 1 dakika
Titreşim 10-55Hz, 1.5mm çift genlik
Çalışma Sıcaklığı -10°C ~ +80°C (Buzlanma yok)
Nem Maksimum %85 RH



Model Kod Açıklamaları

Öğe Kod Açıklama
Tip TO 10A 250VAC
  TOR 10A 250VAC, Yayı geri dönüşlü
  T5 15A 250VAC
  T5R 15A 250VAC, Yayı geri dönüşlü
Kontakt 11 Tek kutuplu tek yön ON-OFF
  12 Tek kutuplu çift yön ON-OFF-ON
  13 Tek kutuplu çift yön (merkez OFF) ON-OFF-ON
  131 Tek kutuplu çift yön (merkez OFF tek geri dönüş) ON-OFF-ON
  21 Çift kutuplu tek yön ON-OFF
  22 Çift kutuplu çift yön ON-OFF-ON
  23 Çift kutuplu çift yön (merkez OFF) ON-OFF-ON
  231 Çift kutuplu çift yön (merkez OFF tek geri dönüş) ON-OFF-ON
Terminal A (#250) Tab terminal
  B Vidalı terminal
  C (#187) Lehime terminal



Öne Çıkan Özellikler

  • Çift devre kontrolü: Aynı anda iki devreyi kontrol etme kapasitesi.

  • Kapalı pozisyon: Her zaman bir "Kapalı" pozisyonu bulunan, aktif devreleri kontrol etme özelliği.

  • Dayanıklı mekanizma: Zorlu ortamlarda uzun ömürlü kullanım sağlar.

  • Kompakt tasarım: Alan tasarrufu sağlarken verimli devre kontrolü sunar.

  • Esneklik: DC motorlar için polariteyi tersine çevirme imkanı.

Montaj Özellikleri

  • Montaj Deliği: φ12mm

  • Koruma: Yağmur geçirmez kapak, suya ve yağa dayanıklı, tüm seri ürünlerle uyumlu.

T523B On-Off-On Toggle Switch, özellikle endüstriyel otomasyon, elektrikli sistemler ve devre kontrol uygulamaları için güvenli ve verimli bir çözüm sunar.
