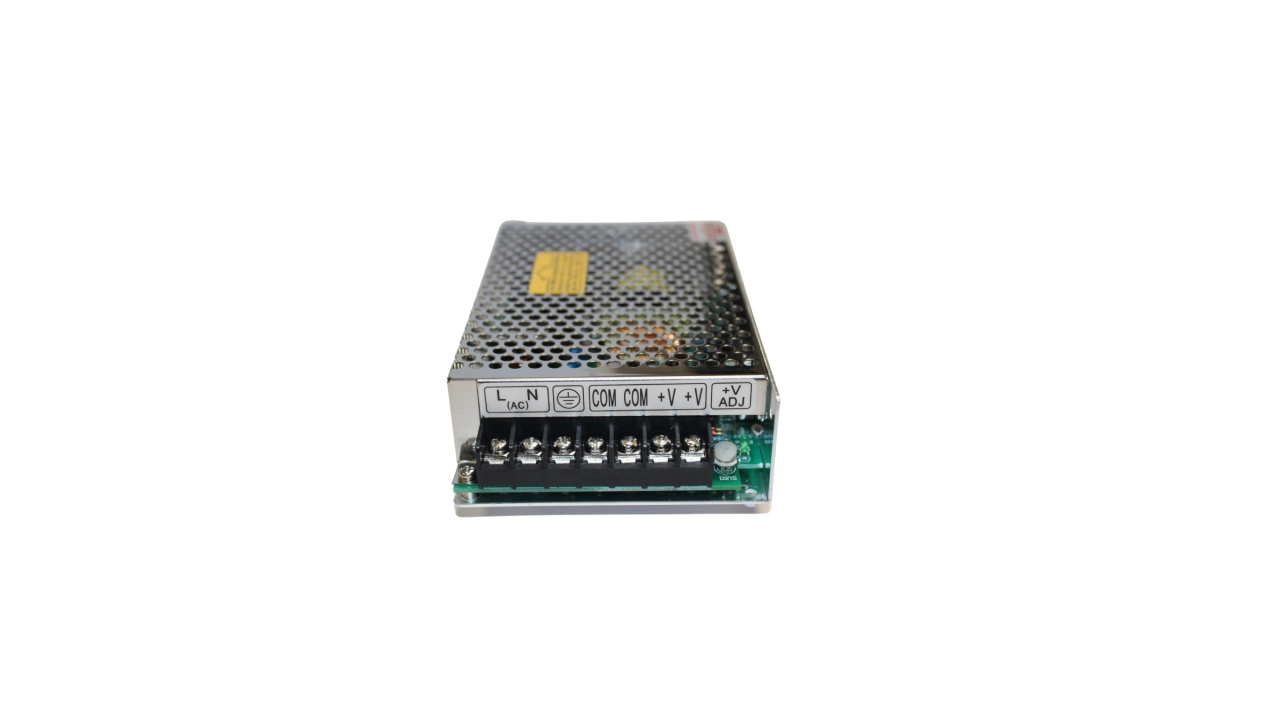

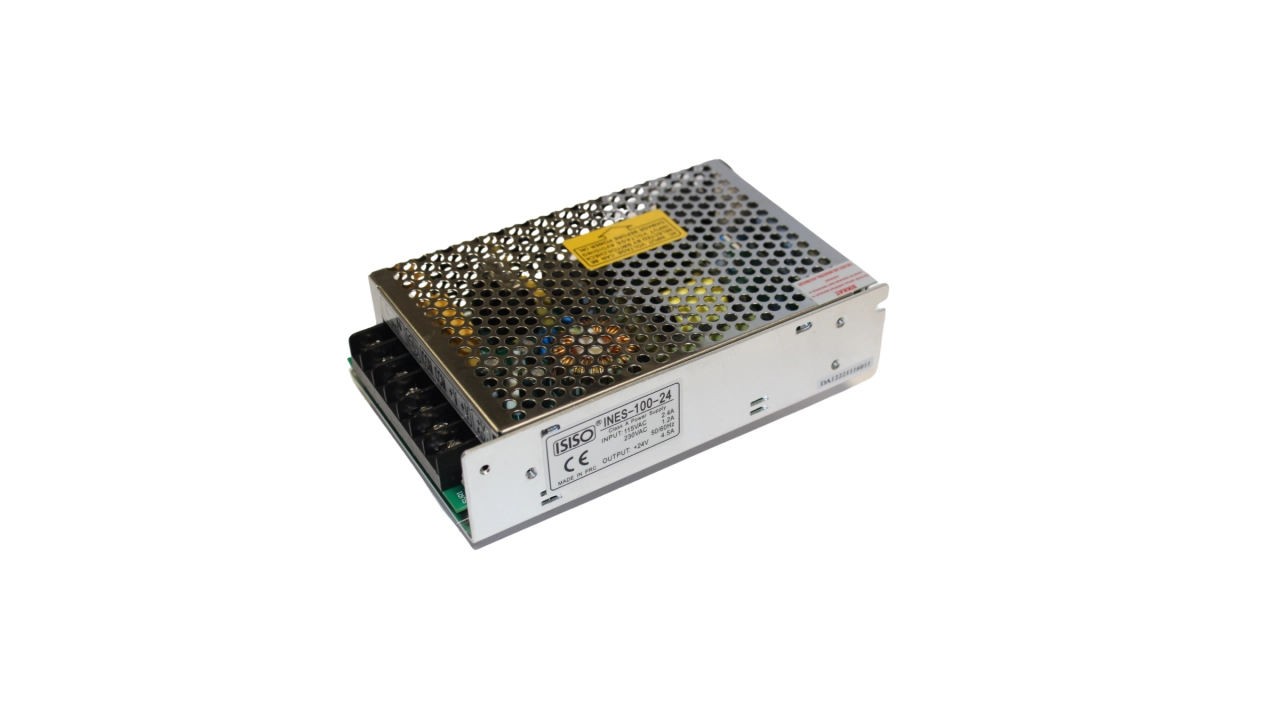

INES 100

INES Serisi 100W Güç Kaynakları

/assets/listings/urunler/14-png-image-93627.webp
/assets/listings/urunler/15-png-image-44683.webp
Teknik Dökuman indir

INES-100 Serisi 100W Güç Kaynakları - Teknik Özellikler

1. Temel Özellikler

✔ Koruma Özellikleri:

  • Kısa devre koruması

  • Aşırı yük koruması (110-150% çıkış gücü)

  • Aşırı gerilim koruması
    ✔ Soğutma: Doğal hava konveksiyonu (fansız tasarım)
    ✔ LED Gösterge: Güç açık göstergesi
    ✔ Kalite Testi: %100 tam yük testi (burn-in test)
    ✔ Garanti: 2 yıl

2. Teknik Özellikler Tablosu

Parametre INES-100-5 INES-100-7.5 INES-100-9 INES-100-12 INES-100-15 INES-100-24 INES-100-48
Çıkış Gerilimi 5VDC 7.5VDC 9VDC 12VDC 15VDC 24VDC 48VDC
Nominal Akım 20A 13.6A 11.2A 8.5A 7A 4.5A 2.3A
Güç Çıkışı 100W 102W 100.8W 102W 105W 108W 110.4W
Dalga & Gürültü 80mVp-p 120mVp-p 120mVp-p 120mVp-p 120mVp-p 120mVp-p 150mVp-p
Gerilim Ayar Aralığı 4.75-5.5V 7.13-8.3V 8.55-9.9V 11.4-13.2V 14.25-16.5V 22.8-26.4V 45.6-52.8V
Verimlilik 80% 81% 81% 83% 84% 86% 86%
Aşırı Gerilim Koruması 5.75-6.75V 8.6-10.1V 10.4-12.2V 13.8-16.2V 17.25-20.25V 27.6-32.4V 55.2-64.8V

3. Diğer Kritik Özellikler

  • Giriş Gerilim Aralığı: 85-132VAC / 176-264VAC (Anahtar ile seçilebilir), 248-373VDC

  • Frekans Aralığı: 47-63Hz

  • AC Akım: 2A/115VAC, 1.2A/230VAC

  • Başlangıç Akımı: 45A (soğuk başlangıç)

  • Kaçak Akım: <2mA @ 240VAC

  • Çalışma Sıcaklığı: -20°C ~ +60°C (Derating eğrisine bakınız)

  • EMC Uyumluluğu:

    • EN55022 Class B (Emisyon)

    • EN61000-4 serisi (Bağışıklık)

  • Yalıtım Testi:

    • Giriş-Çıkış: 3KVAC

    • Giriş-Şasi: 2KVAC

    • Çıkış-Şasi: 0.5KVAC

  • MTBF: 320,700 saat (MIL-HDBK-217F, 25°C)

  • Boyutlar: 159×97×38 mm

4. Önemli Notlar

🔹 Tüm ölçümler 230VAC giriş, tam yük ve 25°C ortam sıcaklığında alınmıştır.
🔹 Dalga ve gürültü ölçümleri 20MHz bant genişliğinde yapılmıştır.
🔹 Gerilim toleransı; ayar, hat ve yük regülasyonunu içerir.
🔹 Son kullanım cihazının EMC uyumluluğu ayrıca test edilmelidir.

5. Uygulama Alanları

🔸 5V/7.5V Model: Endüstriyel kontrol sistemleri, düşük voltajlı cihazlar
🔸 9V/12V/15V Model: LED aydınlatma, otomasyon ekipmanları
🔸 24V/48V Model: Endüstriyel makineler, telekom ekipmanları

INES-100 serisi, yüksek güç çıkışı ve geniş çalışma aralığı ile profesyonel ve endüstriyel uygulamalar için optimize edilmiştir.
