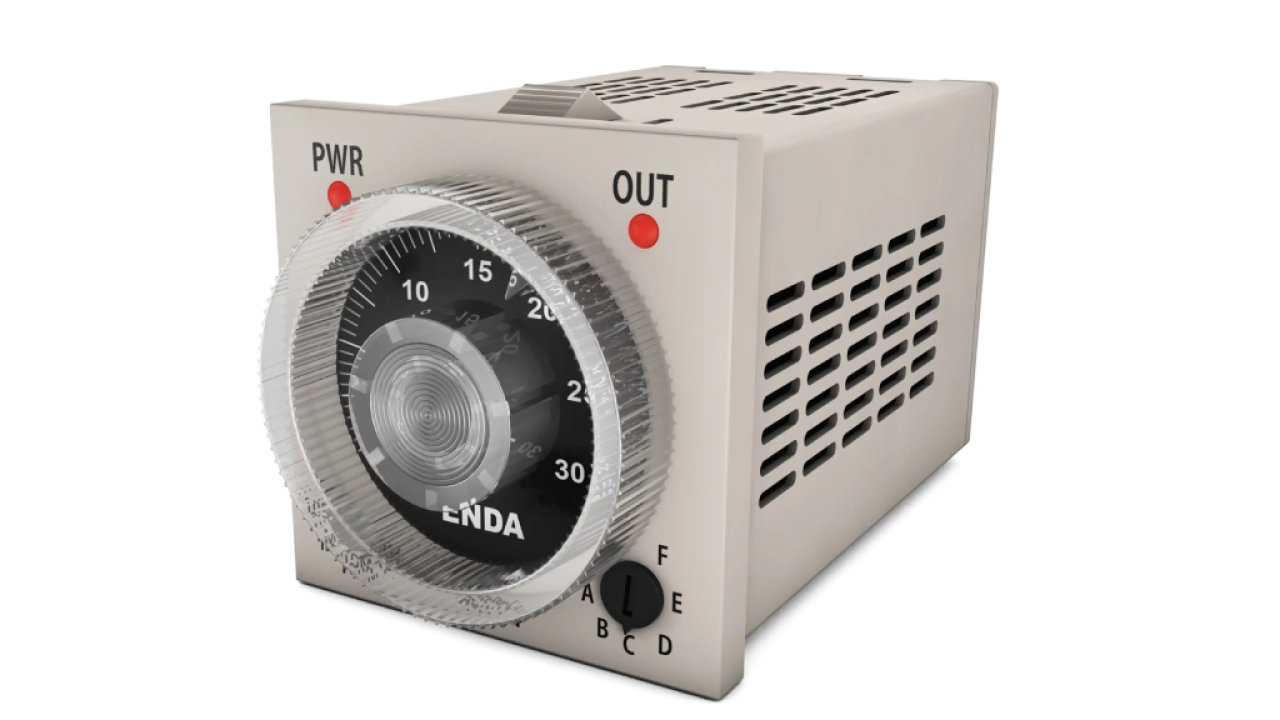

ATSP4

/assets/listings/urunler/atp4-png-image-91450.webp
Teknik Dökuman indir

ATSP4

  • Besleme voltajı ile tetikleme

  • Tetikleme çıkışı (OUT)

  • Zamanlama fonksiyonu için kontak çıkışı (OUT)

  • OUT için 6 farklı zamanlama modu (A, B, C, D, E, F)

  • OUT için 6 farklı zamanlama birimi seçimi (S,10S, M, 10M, H, 10H)

  • 8 pinli soket veya 5’li klemens bağlantısı

  • EN standartlarına göre CE markalı

Kılavuzlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı 0...50 ºC / -25...70 ºC
Bağıl Nem 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı EN 60529 standardına göre Ön panel: IP50, Arka panel: IP20
Yükseklik En çok 2000m
Elektriksel Özellikler
Besleme Voltajı 90-250V AC, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 24V DC ±%10
Güç Tüketimi 10VA
Bağlantı 8 soket veya 5’li klemens bağlantısı
Skala 0-1.2, 0-3, 0-12, 0-30 veya 0-60
Resetleme Süresi UV için 0.3saniye, LV için 0.01saniye
Doğruluk Besleme voltajına bağlı oluşabilecek hata max %0.2
Set değerinin ayarlanmasında oluşabilecek hata max %5
Sıcaklık etkisine bağlı oluşabilecek hata max %1

Çıkışlar
Kontrol Çıkışı OUT Röle: 250V AC, 8A (rezistif yük için), NO+NC
Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama
Kontrol Çıkışı Durumu OUT LED’i kontrol çıkışı enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yapar
Kontrol
Zamanlama Fonksiyonu A, B, C, D, E, F modları cihaz üzerinden seçilebilir
Zamanlama Birimi Saniye, 10saniye, dakika, 10dakika, saat, 10saat birimleri cihaz üzerinden seçilebilir
Kutu
Montaj Şekli Sıkıştırılarak panoya veya 8 pinli soket ile raya monte edilebilir
Ebat G48xY48xD82 mm
Ağırlık Yaklaşık 100g (ambalajlı olarak)
Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
Ürün Kodu Gerilim Bağlantı Tipi Pin Tipi Zaman Skalası Zaman Modları Fonksiyonlar Montaj Tipi
ATSP4-UV-K05-01 230V AC Klemens 5 Pin 0...1.2 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-UV-K05-03 230V AC Klemens 5 Pin 0...3 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-UV-K05-12 230V AC Klemens 5 Pin 0...12 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-UV-K05-30 230V AC Klemens 5 Pin 0...30 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-UV-K05-60 230V AC Klemens 5 Pin 0...60 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-LV-K05-01 24V AC/DC Klemens 5 Pin 0...1.2 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-LV-K05-03 24V AC/DC Klemens 5 Pin 0...3 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-LV-K05-12 24V AC/DC Klemens 5 Pin 0...12 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-LV-K05-30 24V AC/DC Klemens 5 Pin 0...30 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-LV-K05-60 24V AC/DC Klemens 5 Pin 0...60 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Panel montaj
ATSP4-UV-S08-01 230V AC Soket 8 Pin 0...1.2 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-UV-S08-03 230V AC Soket 8 Pin 0...3 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-UV-S08-12 230V AC Soket 8 Pin 0...12 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-UV-S08-30 230V AC Soket 8 Pin 0...30 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-UV-S08-60 230V AC Soket 8 Pin 0...60 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-LV-S08-01 24V AC/DC Soket 8 Pin 0...1.2 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-LV-S08-03 24V AC/DC Soket 8 Pin 0...3 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-LV-S08-12 24V AC/DC Soket 8 Pin 0...12 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-LV-S08-30 24V AC/DC Soket 8 Pin 0...30 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
ATSP4-LV-S08-60 24V AC/DC Soket 8 Pin 0...60 sn A, B, C, D, E, F Start (Besleme ile tetikleme) Ray montaj
