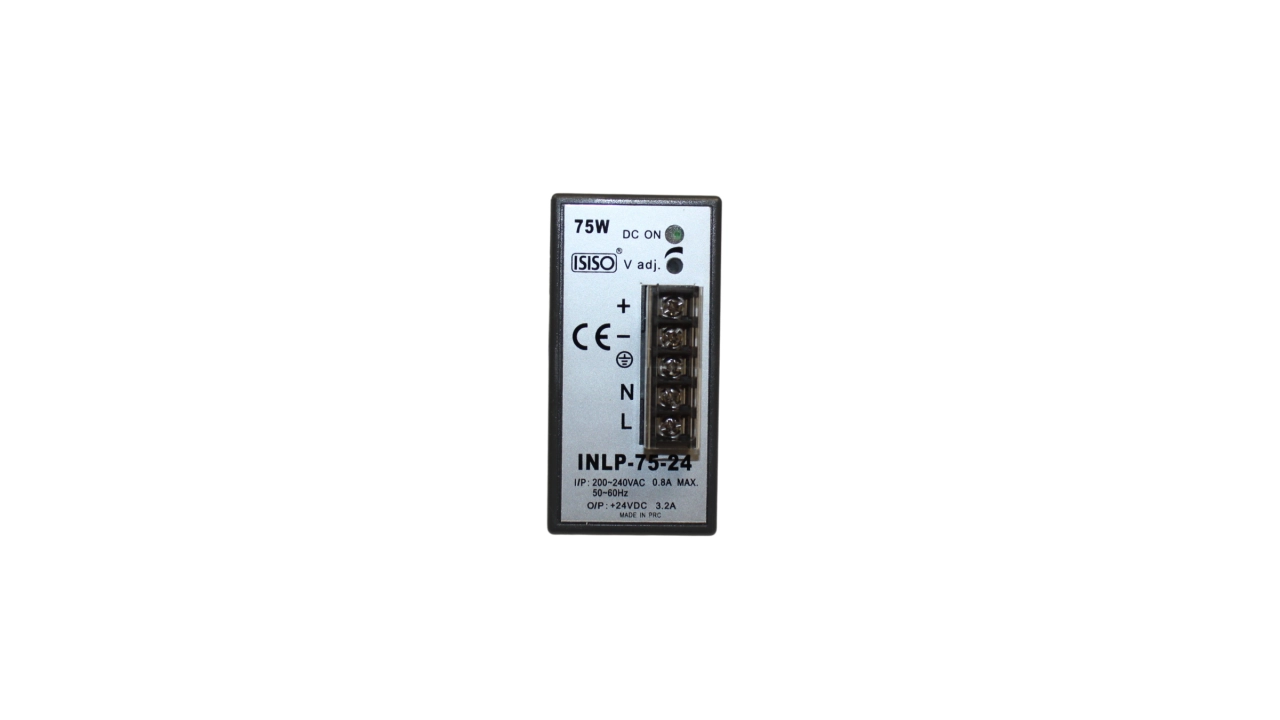

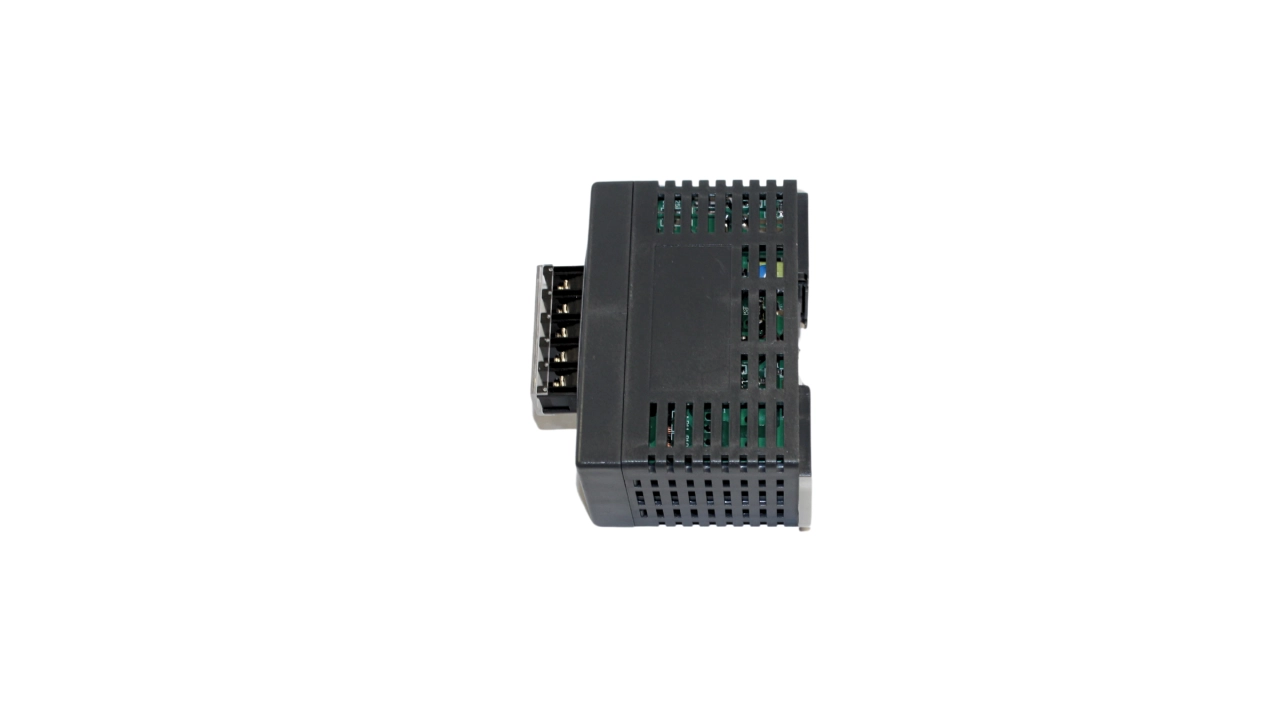

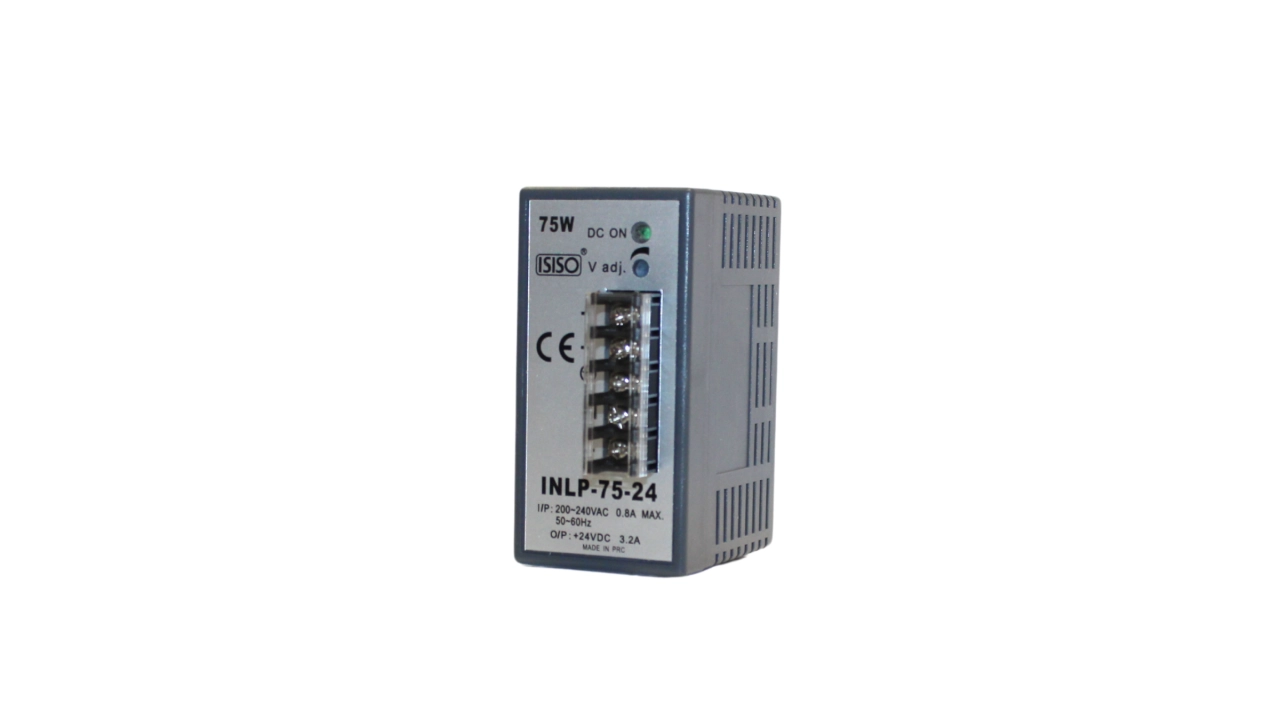

INLP 75
INLP Serisi 75W Güç Kaynakları
NLP Serisi AC/DC Güç Kaynağı Teknik Özellikleri
⚡ Genel Özellikler:
| Model |
NLP-75-12 |
NLP-75-24 |
NLP-100-12 |
NLP-100-24 |
| DC Çıkış Voltajı |
12V |
24V |
12V |
24V |
| Voltaj Toleransı |
±1% |
±1% |
±1% |
±1% |
| Nominal Çıkış Akımı |
5A |
3A |
6.3A |
4.1A |
| Akım Aralığı |
0-5A |
0-3A |
0-6.3A |
0-4.1A |
| DC Çıkış Gücü |
60W |
75W |
75.6W |
98.4W |
| Dalgalanma & Gürültü |
120mVp-p |
240mVp-p |
120mVp-p |
240mVp-p |
| Voltaj Ayar Aralığı |
11.4-13.2V |
20.5-26.5V |
11.4-13.2V |
20.5-26.5V |
🔌 Giriş Özellikleri:
| Parametre |
Değer |
| AC Giriş Voltaj Aralığı |
180-264VAC / 200-380VDC, 47 ~ 63Hz |
| AC Giriş Akımı |
0.9A / 230VAC |
| AC Ani Akım |
36A / 230V |
| Kaçak Akım |
<3.5mA / 240VAC |
| Verimlilik |
85% (NLP-75) / 87% (NLP-100) |
🛡️ Koruma Özellikleri:
| Koruma |
Değer |
| Aşırı Yük Koruması |
110%-150%, Çıkışı kes ve yeniden başlat |
| Aşırı Voltaj Koruması |
13.8-16.2V (12V modeller) / 27-30V (24V modeller) |
| Koruma Modu |
Çıkışı kes ve otomatik sıfırlama |
🌍 Çevresel Özellikler:
| Parametre |
Değer |
| Çalışma Sıcaklığı ve Nem |
-10°C ~ +50°C, %20 ~ 90 RH |
| Depolama Sıcaklığı ve Nem |
-20°C ~ +85°C, %10 ~ 95 RH |
| Şok Direnci |
10~500Hz, 2G, 10 dakika, 60 dakika toplam, her eksende |
⚡ Güvenlik Özellikleri:
| Parametre |
Değer |
| Voltaj Dayanım Kapasitesi |
Giriş-Çıkış: 2KVAC, Giriş-Toprak: 1.5KVAC, Çıkış-Toprak: 0.5KVAC |
| Yalıtım Direnci |
100MΩ / 500VDC, Giriş-Çıkış, Giriş-Toprak, Çıkış-Toprak |
📦 Diğer Özellikler:
| Parametre |
Değer |
| Ağırlık |
0.2 kg |
| Paketleme |
120 adet/ctn, 38.53228 cm |
| Boyutlar (L x W x H) |
75.545102 mm |
⚠️ Notlar:
-
Parametreler, 230VAC voltaj girişi ve nominal yük (25°C altında) ile ölçülmüştür.
-
Dalgalanma ve gürültü voltajı, 12 inç bükümlü çift 20MHz bant genişliği oscilloscope ile 0.1μF ve 47μF kondansatörler ile ölçülmüştür.
-
Tolerans, voltaj hatası, voltaj ve akım düzenleme faktörlerinin toplamıdır.
