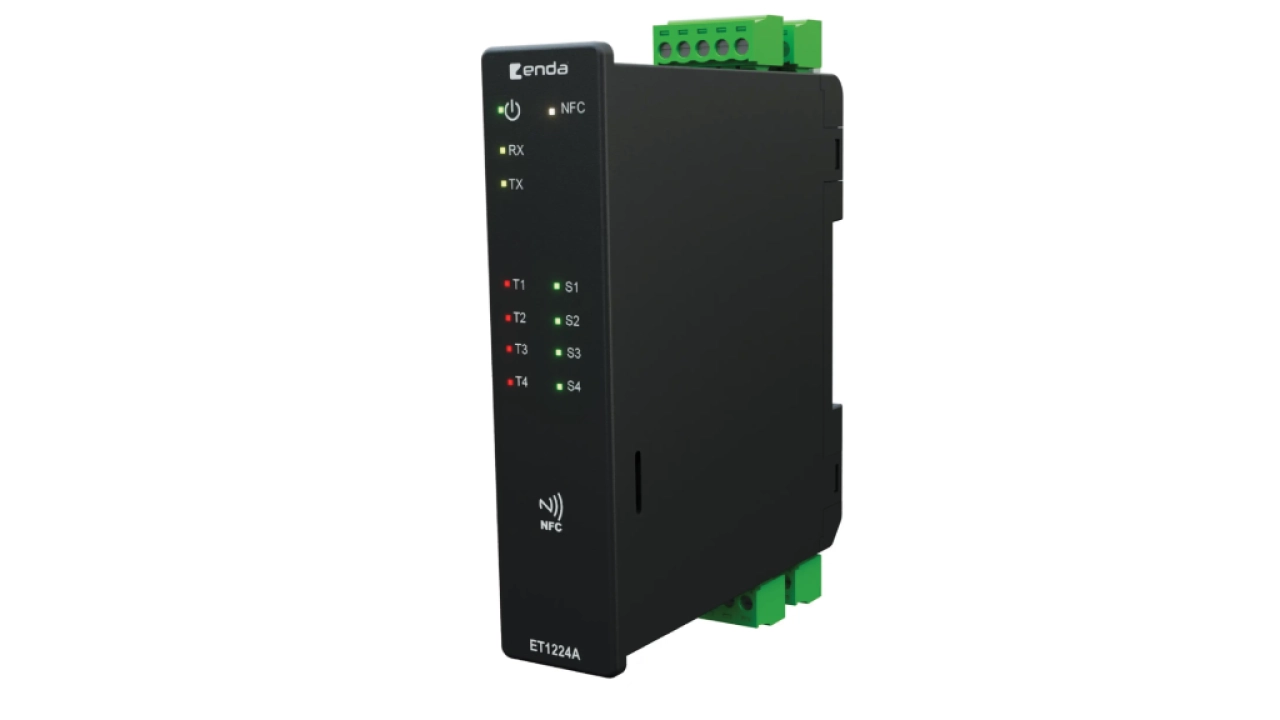

ET1224A

/assets/listings/urunler/et1224a-png-image-11414.webp
Teknik Dökuman indir

ET1224A



  • Raya monte edilebilir kutu

  • Seçilebilir çift set değeri girilebilir

  • Seçilebilir TC ( J, K, L, T, S, R ) veya iki telli PT100 sensör tipi (Siparişte belirtilmelidir)

  • Kontrol çıkışları devre dışı bırakılabilir (Ölçme amaçlı kullanım için)

  • Dört adet SSR sıcaklık kontrol çıkışı

  • SSR Çıkışları manuel kontrol edilebilir

  • Soft-Start özelliği

  • RS485 Modbus protokolüyle haberleşme

  • Seçilebilir Isıtma/Soğutma kontrolü

  • Giriş için offset özelliği

  • Prob arızası durumunda SSR konumları seçilebilir veya periyodik çalıştırılabilir

  • PID parametrelerinin otomatik hesaplanması (SELF TUNE)

  • Modbus ile programlama

  • Isıtma hatası izleme kontrolü imkanı

  • NFC ile tüm parametrelerin okunması ve yazılması

  • EN standartlarına göre CE markalı

Kılavuzlar

Çevresel Özellikler
Ortam/Depolama Sıcaklığı 0...50 ºC / -25...70 ºC
Bağıl Nem 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı EN 60529 standardına göre IP20
Yükseklik En çok 2000m
Elektriksel Özellikler
Besleme Voltajı 24V DC ±%20
Güç Tüketimi En çok 5VA
Bağlantı Soketli klemens
Skala Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C
J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C
L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C
T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C
S (Pt10Rh-Pt) termokupl -40...1700 °C
R (Pt13Rh-Pt) termokupl -40...1700 °C

Doğruluk Pt-100 (rezistans termometre): ±%0.2 (tam skalanın) ±1 hane
Termokupl: ±%0.5 (tam skalanın) ±1 hane

Hat Direnci Termokupl için en çok 100ohm. Pt-100 için en çok 1ohm
Çıkışlar
S1...S4 SSR Kontrol Çıkışı Dört kanal, 24 VDC ±%20 maksimum 30mA kısa devre korumalı SSR kontrol çıkışı
Kontrol
Kontrol Biçimi Dört bölge için farklı set-değer kontrolü
Kontrol Yöntemi On-Off, P, PI, PD, PID
A/D Dönüştürücü 14 bit
Örnekleme Zamanı 200ms
Oransal Band %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu 1 ile 125 saniye arasında ayarlanabilir
Histerisiz 1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir
Kutu
Montaj Şekli Raya monte edilebilir kutu
Ebat G22.5xY96xD86mm
Ağırlık Yaklaşık 158g (ambalajlı olarak)
Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
