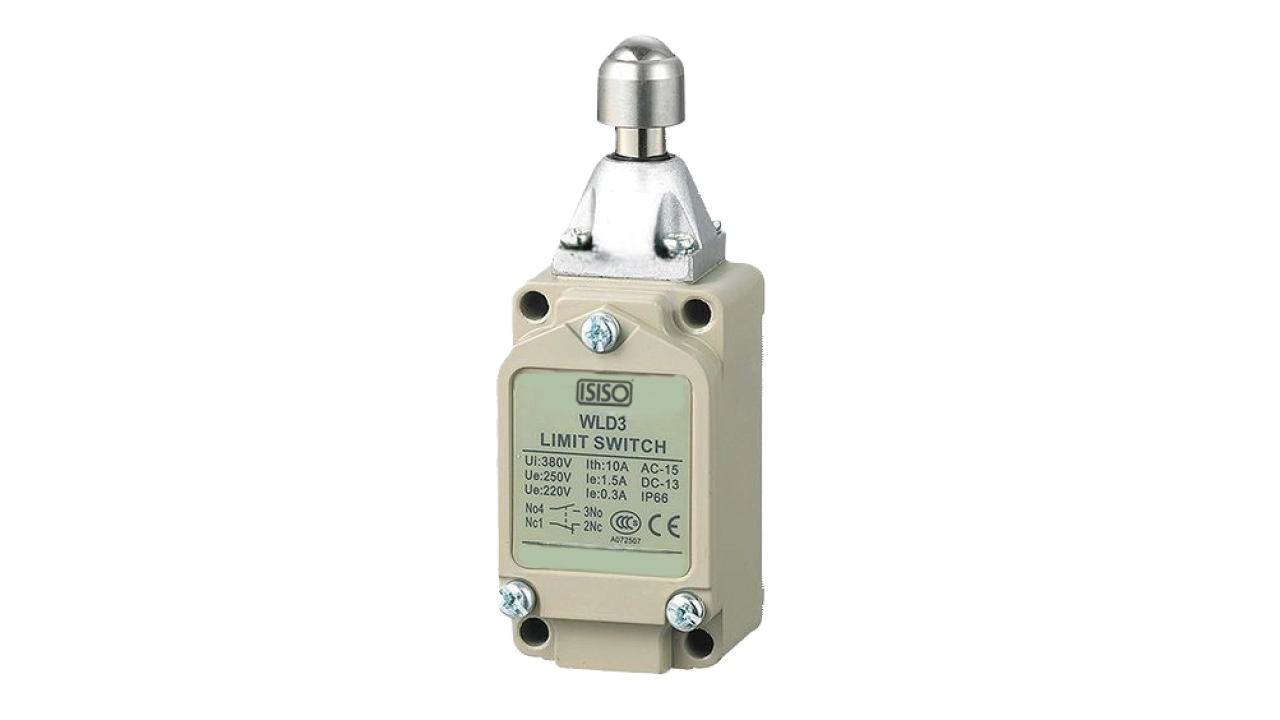

📘 WLD Serisi Endüstriyel Limit Switch Teknik Özellikler

⚡ Elektriksel Değerler (Ratings)

Anma Gerilimi Direnç Yükü (A) Lamba Yükü (A) Endüktif Yük (A) Motor Yükü (A)
  NC NO NC NO
125VAC 10 3 1.5 10
250VAC 5 2 1 5
480VAC 3 1.5 0.8 3
600VAC 1 1 0.5 1.5
8VDC 10 6 3 10
14VDC 10 6 3 10
30VDC 6 4 3 6
125VDC 0.8 0.2 0.2 0.8
250VDC 0.4 0.1 0.1 0.4



Ani Akım Dayanımı (Surge Current):

  • NC Kontak: 30A (maks.)

  • NO Kontak: 20A (maks.)

Notlar:

  1. Endüktif yükler için güç faktörü (AC): min. 0.4; zaman sabiti (DC): maks. 7 ms

  2. Lamba yüklerinde ani akım: sürekli akımın 10 katı

  3. Motor yüklerinde ani akım: sürekli akımın 6 katı

  4. Yay içeren modellerde, yay hareket mesafesi toplam uzunluğun 1/3'ünü geçmemelidir.

⚙️ Genel Özellikler (Characteristics)

Özellik Değer
Çalışma Hızı 1 mm - 2 m/s (WLCA2)
Çalışma Frekansı Mekanik: 120 ops/dk, Elektriksel: 30 ops/dk
Kontak Direnci ≤ 15 mΩ (ilk değer)
Yalıtım Direnci ≥ 100 MΩ
Yalıtım Dayanımı 1500 VAC / 1 dk
Titreşim Dayanımı 10–55 Hz, 1.5 mm çift genlik
Darbe Dayanımı Mekanik: 100G (1000 m/s²), Hatalı çalışmada: 30G (300 m/s²)
Ortam Sıcaklığı -10 °C ~ +80 °C (don olmadan)
Bağıl Nem <%95 RH
Koruma Sınıfı IP66
Ağırlık Yaklaşık 275 g (WLCA2-2 modeli)



🔩 Mekanik Çalışma Karakteristikleri (Operating Characteristics)

Model OF (N, Max) RF (N, Min) PT (Max) OT (Min) MD (Max)
WLCA2-2 8.83 0.49 25° ±5° 60° 16°
WLCA12-2-Q / QD 8.83 0.49 25° ±5° 60° 16°
WLCL 2.55 0.10 25° ±5° 60° 16°
WLD / WLD1 D2 / WLD3 26.67 8.92 1.7 mm 6.4-4 mm 1 mm
WL NJ, NJ30, NJ-2, NJ-S2 1.47 - 40 ±20 mm - -
WLCA32-41/42/43/44 - - 55° (Min) 35° (Max) -
Ters Kuvvet (Max) 11.77 N
