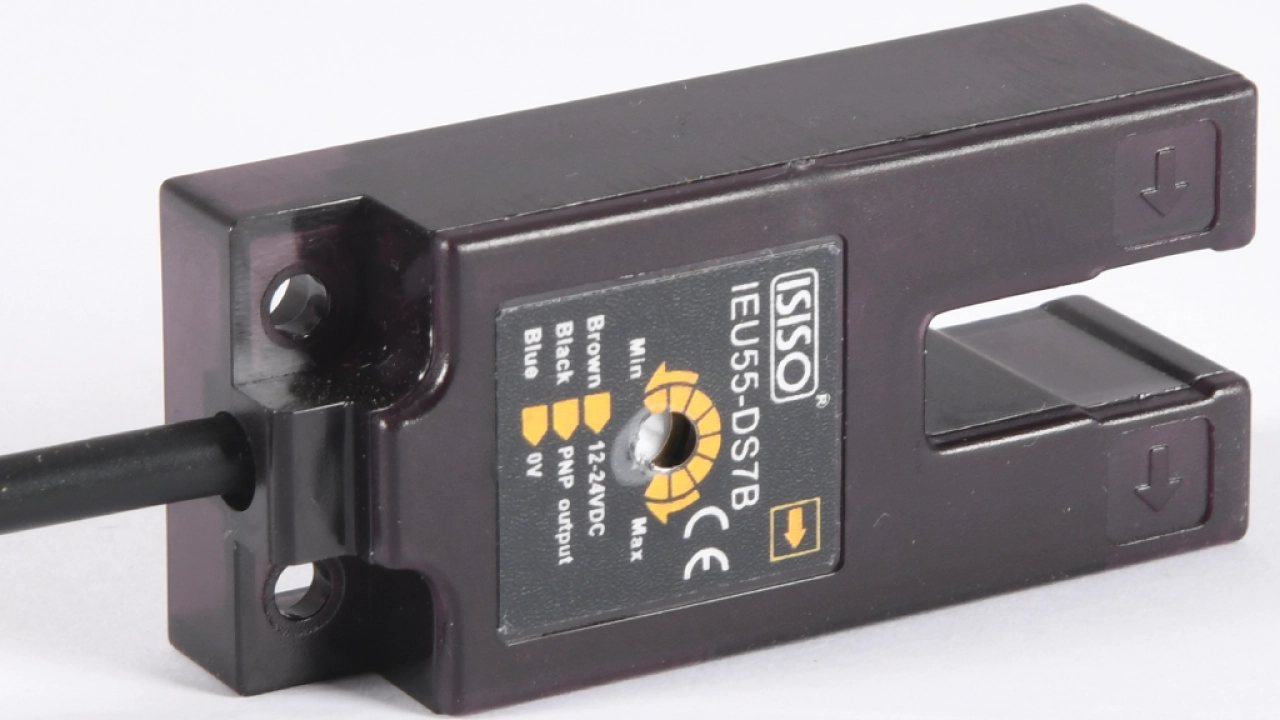

IEU55-DS7B ÇATAL Tip (Fork Tipi) Fotoelektrik Sensör | 7mm

Kusursuz Algılama, Sınırsız Verimlilik

IEU55-DS7B, endüstriyel otomasyonun vazgeçilmez ihtiyacı olan hassas, hızlı ve güvenilir konum kontrolü için özel olarak tasarlanmış, slot tipi (fork tipi) bir fotoelektrik sensördür. Kompakt yapısı ve 7mm'lik yarık genişliği ile makinalarınızda montaj kolaylığı sunarken, PNP çıkışı ile de endüstri standardı kontrol cihazlarıyla tam uyum içinde çalışır. Işığı geçirmeyen küçük nesnelerin algılanmasında mükemmel bir çözüm ortağınızdır.

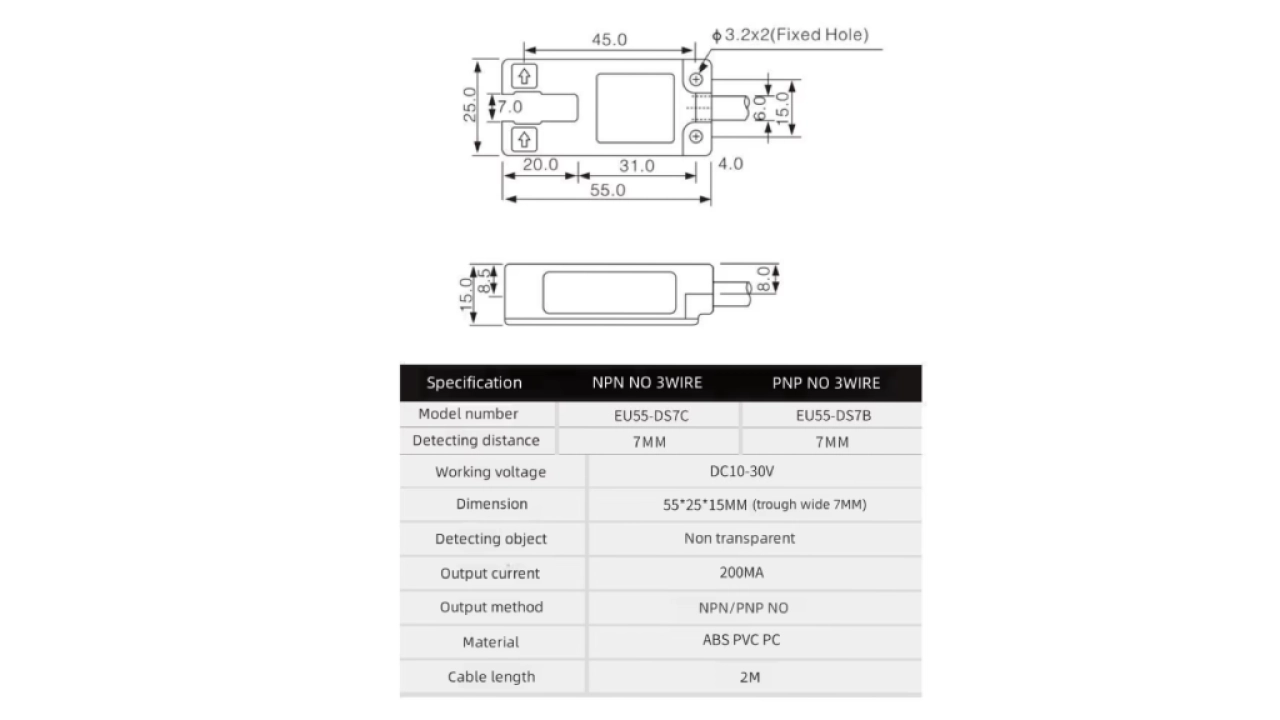

Teknik Özellikler

• Sensör Tipi: Slot Tipi (Fork Tipi) Fotoelektrik Sensör

• Çıkış Yapısı: PNP, Normalde Açık (NO)

• Algılama Mesafesi (Yuva Genişliği): 7 mm

• Çalışma Gerilimi: DC 10-30V

• Çıkış Akımı: 200 mA (maks.)

• Algılama Nesnesi: Işığı geçirmeyen (Opak) malzemeler

• Kablo Uzunluğu: 2 Metre

• Malzeme: ABS, PVC, PC

• Boyutlar (Gövde): 55 x 25 x 15 mm

Anahtar Avantajlar

• Yüksek Hassasiyet: 7mm'lik özel yapısı sayesinde en küçük opak nesneleri (vida, vida somunu, plastik parça, etiket, kağıt şerit vb.) bile milisaniyeler içinde %99,9 doğrulukla algılar.

• Kolay Entegrasyon: PNP N.O. (Normalde Açık) çıkışı, piyasadaki tüm PLC'ler ve kontrolörlerle doğrudan uyumludur. Renk kodlu 2 metrelik kablosu ile bağlantı son derece basittir.

• Dayanıklı Yapı: ABS, PVC ve PC malzeme karışımından üretilen gövdesi, endüstriyel ortamlardaki zorlu koşullara ve titreşimlere karşı uzun ömürlü dayanıklılık sağlar.

• Kompakt Tasarım: 55x25x15mm'lik küçük boyutları, dar alanlarda ve mevcut sistemlerinize kolayca entegre edilebilir.

• Kullanıcı Dostu Ayar: Üzerindeki hassasiyet trimpotu sayesinde, çalışma ortamınıza ve algıladığınız nesneye göre en ideal ve kararlı algılama noktasını kolayca ayarlayabilirsiniz.

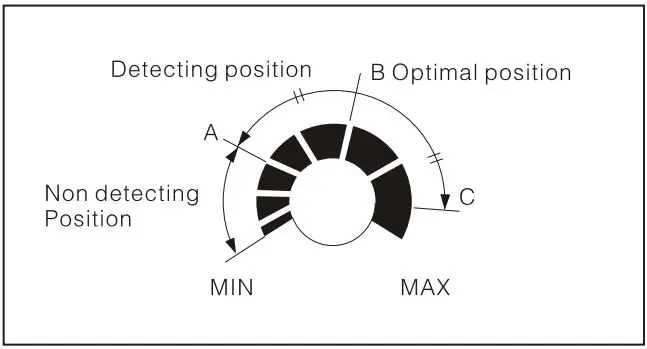

Kurulum & Kalibrasyon

IEU55-DS7B'yi maksimum kararlılıkla kullanmak için hassasiyet ayarını yapmak çok önemlidir. Sensör üzerindeki trimpotu kullanarak en uygun çalışma noktasını 3 adımda belirleyebilirsiniz:

1. A Noktasını Bul (Algılama Eşiği):

   • Sensörün yuvası (slot) tamamen boş olmalıdır.

   • Ayar düğmesini (trimpot), sensör üzerindeki gösterge ışığı yanana kadar saat yönünde çevirin.

   • Bu nokta (A noktası), sensörün "ışık alıyorum" sinyalini verdiği en hassas konumdur.

2. C Noktasını Bul (Kesilme Eşiği):

   • Sensör yuvasına opak bir nesne (kağıt, plastik şerit vb.) yerleştirin. Işık hüzmesi kesilmiştir.

   • Ayar düğmesini, gösterge ışığı tekrar yanana kadar saat yönünün tersine çevirin.

   • Bu nokta (C noktası), sensörün "ışık kesintisi var ama yine de algılama yapabiliyorum" dediği sınırdır. Işık yanmazsa, sensör maksimum hassasiyet noktasındadır (MAX).

3. Optimum Noktayı Ayarla:

   • En kararlı ve güvenilir çalışma için, ayar düğmesini A ve C noktalarının tam ortasına getirin.

   • Bu "altın orta nokta", sensörünüzü toz, titreşim veya hafif konum değişiklikleri gibi dış etkenlerden en az etkileneceği şekilde kalibre eder.

Çalışma Prensibi & Bağlantı

IEU55-DS7B, "U" şeklindeki kollarından birinden sürekli bir ışık hüzmesi gönderir, diğer kolundan ise bu ışığı okur. 7mm genişliğindeki bu yarıktan opak bir cisim geçtiği anda ışık kesilir ve sensör anında tepki vererek PNP çıkışını aktif hale getirir.

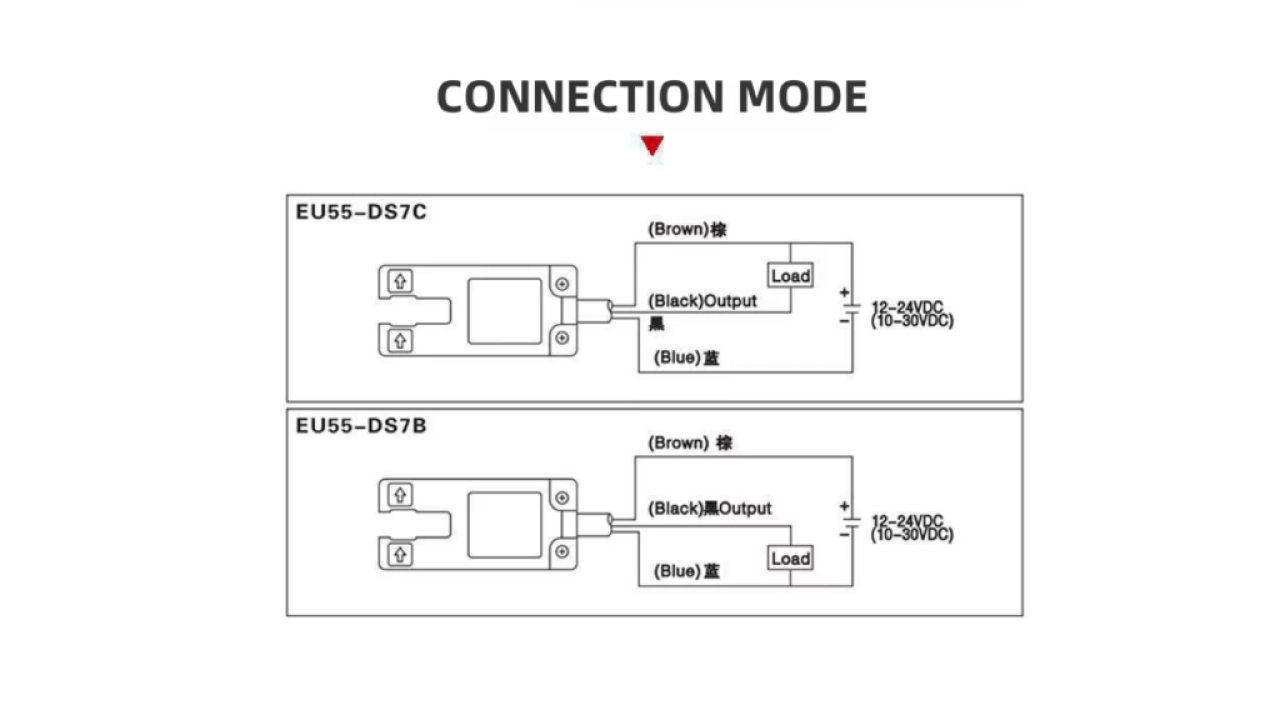

Bağlantı:

• Kahverengi (+V): +10-30V DC Besleme Gerilimi

• Mavi (0V): Toprak (GND)

• Siyah (OUT): PNP Sinyal Çıkışı

Kullanım Alanları

IEU55-DSşB, aşağıdaki başlıca endüstriyel uygulamalar dahil birçok alanda güvenle kullanılır:

• Nesne Sayma: Konveyör hatlarında geçen ürün, paket veya küçük parçaların sayılması.

• Konum / Varlık Doğrulama: Bir mekanizmanın doğru konuma geldiğinin veya bir parçanın var olduğunun teyit edilmesi.

• Hız Ölçümü: Dönen diskler veya delikli şeritler üzerinden dönüş/rulo hızının ölçülmesi.

• Kopma Kontrolü: Film, şerit, tel veya iplerin kopmasının tespiti.

• Endüstriyel Yazıcılar: Baskı şeridi veya kağıt sonu kontrolü.

Sık Sorulan Sorular (SSS)

Soru: Bu sensörü nasıl ayarlarım?
Cevap: Ürün kutusundan çıkan küçük bir tornavida ile sensör üzerindeki trimpotu çevirerek hassasiyet ayarını yapabilirsiniz. Işığın yandığı ve söndüğü sınır noktalarının ortası, en kararlı çalışma noktasıdır.

Soru: Şeffaf bir plastik şişeyi algılayabilir mi?
Cevap: Hayır. Bu sensör yalnızca ışığı geçirmeyen (opak) nesneleri algılar. Şeffaf veya yarı saydam nesneleri algılamak için üzerlerine küçük bir opak bant yapıştırmanız gerekebilir.

Soru: NPN çıkışlı versiyonu mevcut mu?
Cevap: Evet, IEU55-DS7C modeli, bu ürünün NPN çıkışlı versiyonudur.
