CMM15-B80 Serisi

Color Mark Sensor

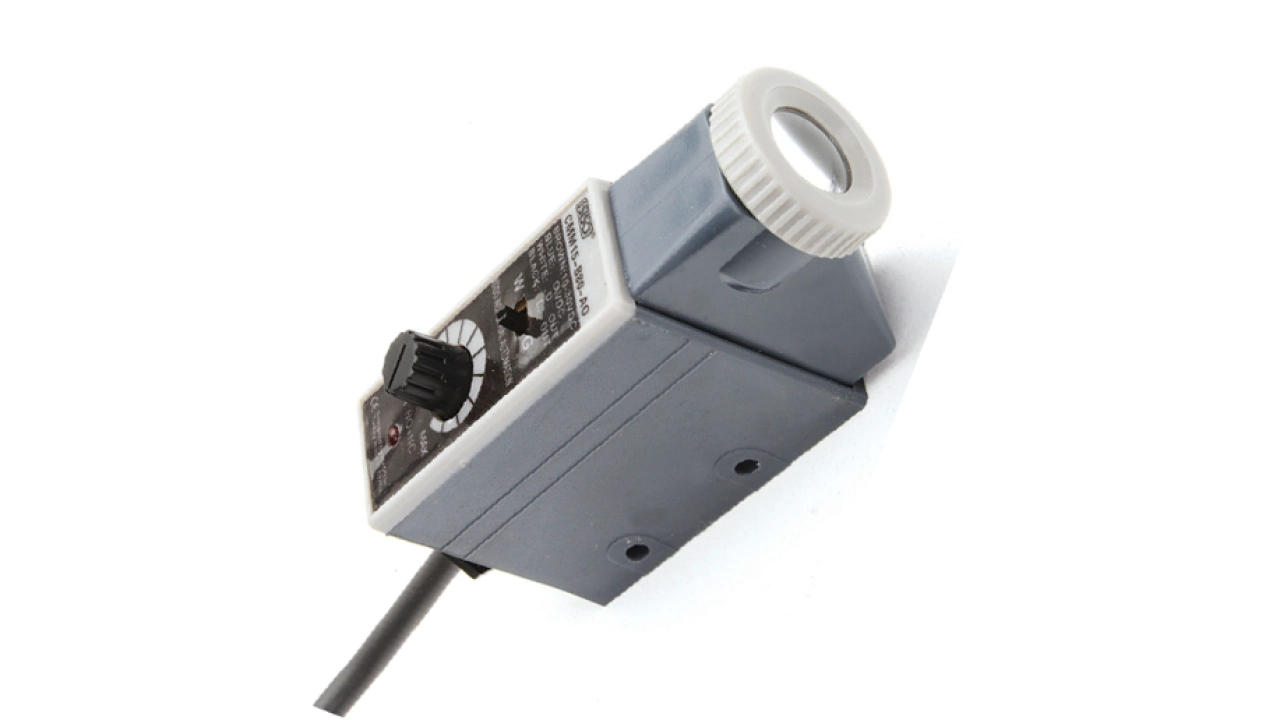

/assets/listings/urunler/renk-png-image-34758.webp
Teknik Dökuman indir

ISISO CMM15-B80 Serisi – Renk Fotoselleri (Color Mark Sensor)

Modeller: CMM15-B80-A2 (PNP) / CMM15-B80-A0 (NPN)

📘 Genel Tanım

ISISO CMM15-B80 serisi renk fotoseller, yüzey üzerindeki renk farklarını, baskı işaretlerini (mark) veya kontrast değişimlerini yüksek hassasiyetle algılamak için tasarlanmıştır.
Kırmızı, yeşil, mavi ve beyaz LED ışık kaynağı sayesinde farklı renk yüzeylerde yüksek doğruluk ve hızlı tepki süresi sunar.
Ambalaj, etiketleme, baskı ve kesim makinelerinde yaygın olarak kullanılır.

⚙️ Teknik Özellikler

Özellik Değer / Açıklama
Model CMM15-B80-A2 (PNP) / CMM15-B80-A0 (NPN)
Algılama Tipi Renk farkı / işaret algılama (Color Mark)
Algılama Yöntemi Koaksiyel (Coaxial)
Algılama Mesafesi 10 mm ± 2 mm
Besleme Gerilimi DC 10–30V ±10% (dalgalanma <10%)
Çalışma Akımı < 45 mA
Işık Kaynağı Kırmızı / Yeşil / Mavi / Beyaz (seçilebilir)
Işık Nokta Çapı Ø0.5 ~ Ø1.5 mm
Algılama Açısı Yüzeye dik, ±15° tolerans
Tepki Süresi 0.1 ~ 1 ms
Çıkış Tipi A2: PNP NO+NC
A0: NPN NO+NC
Çıkış Gerilimi Yüksek ≤ Vc - 1.5V
Düşük ≤ 1.2V
Yük Akımı Maks. 200 mA
Koruma Devreleri Ters polarite ve kısa devre koruması
Hassasiyet Ayarı Tek turlu potansiyometre ile ayarlanabilir
Ortam Işığı Dayanımı Güneş ışığı < 10.000 Lux
Akkor lamba < 3.000 Lux
Koruma Sınıfı IP67
Gövde Malzemesi Metal
Kablo Özellikleri Ø5.4 mm PVC, 4 damarlı, 2 m uzunluk
Çalışma Sıcaklığı -15°C ~ +65°C
Depolama Sıcaklığı -25°C ~ +80°C

🔌 Kablo Bağlantı Renkleri

Renk Fonksiyon
Kahverengi +VDC (10–30V DC)
Mavi 0V (GND)
Beyaz NO çıkışı
Siyah NC çıkışı

💡 Kullanım Alanları

  • Ambalaj ve etiketleme hatlarında renk markı algılama

  • Baskı makinelerinde renk kontrast kontrolü

  • Şeffaf film, folyo ve kağıt üzerinde işaret tespiti

  • Kesim makineleri ve otomatik pozisyonlama sistemleri

  • Renk ayrımı gerektiren endüstriyel otomasyon uygulamaları

✅ Öne Çıkan Avantajlar

  • PNP ve NPN seçenekleriyle tüm PLC sistemlerine uyum

  • IP67 koruma sınıfı ile zorlu endüstriyel ortamlara dayanıklı

  • Hızlı tepki süresi (0.1–1 ms) sayesinde yüksek hızlı üretim hatlarına uygun

  • Kompakt metal gövde yapısı ve hassasiyet ayarı potansiyometresi
