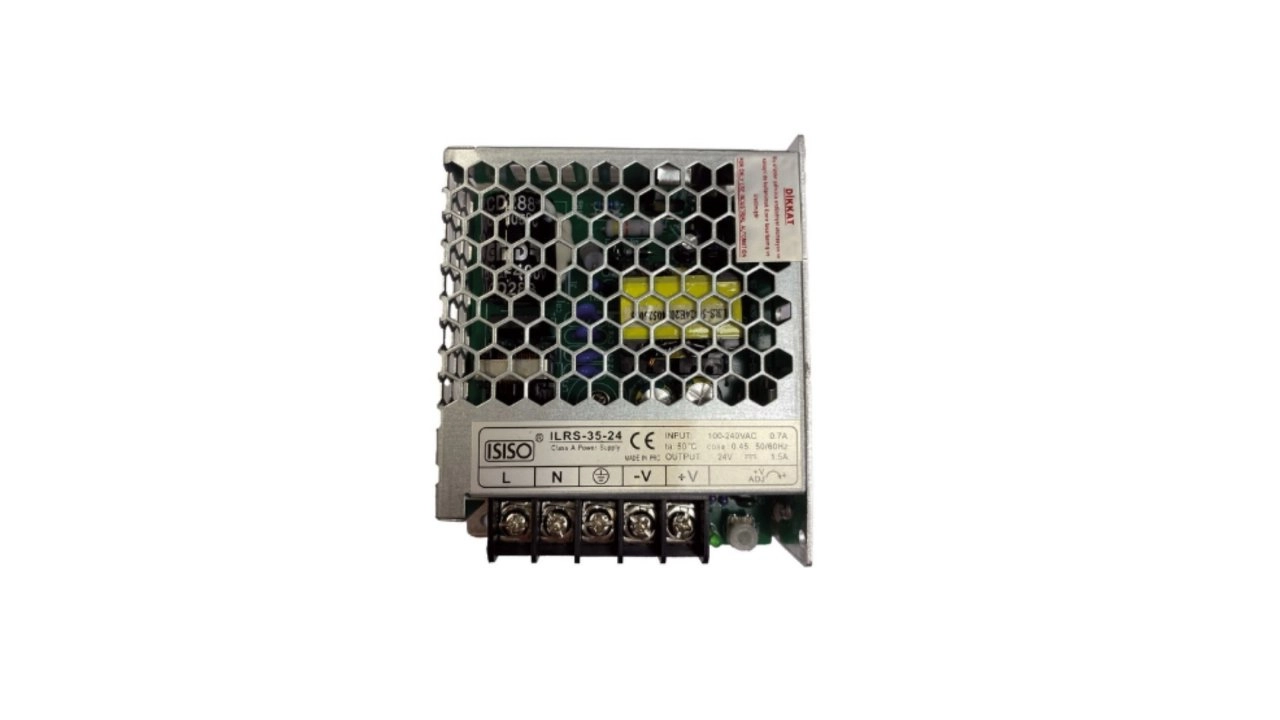

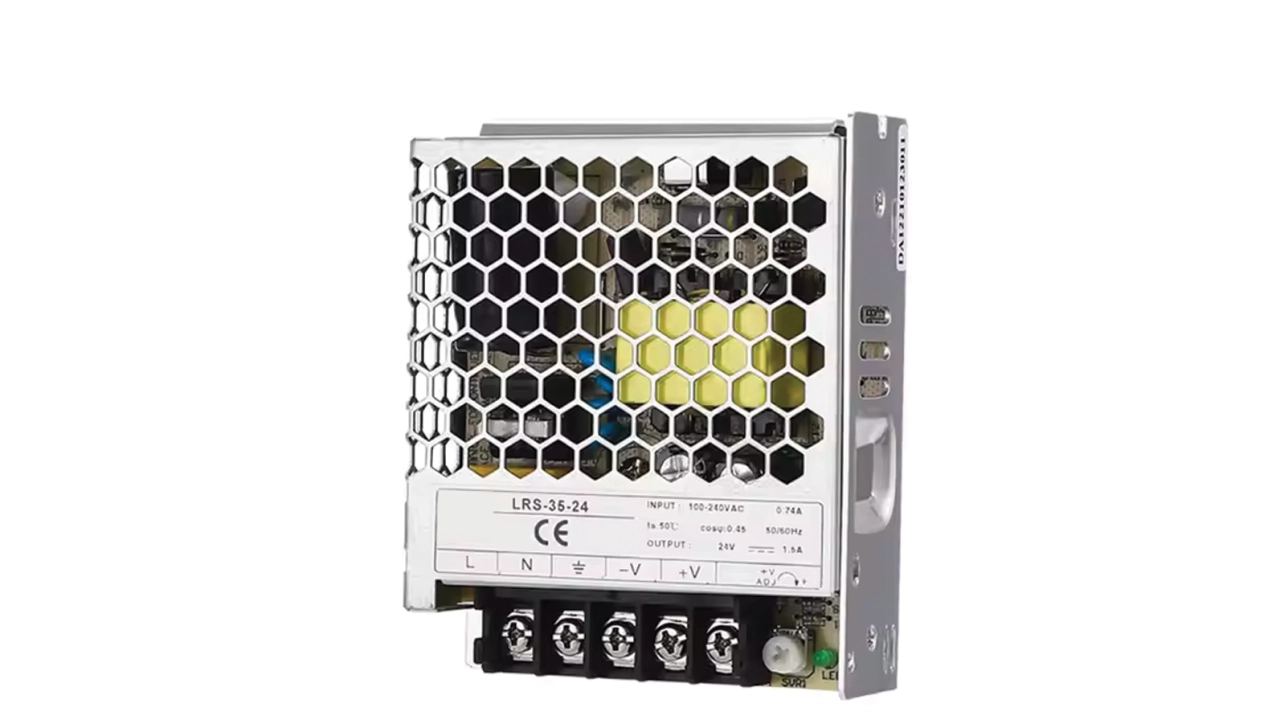

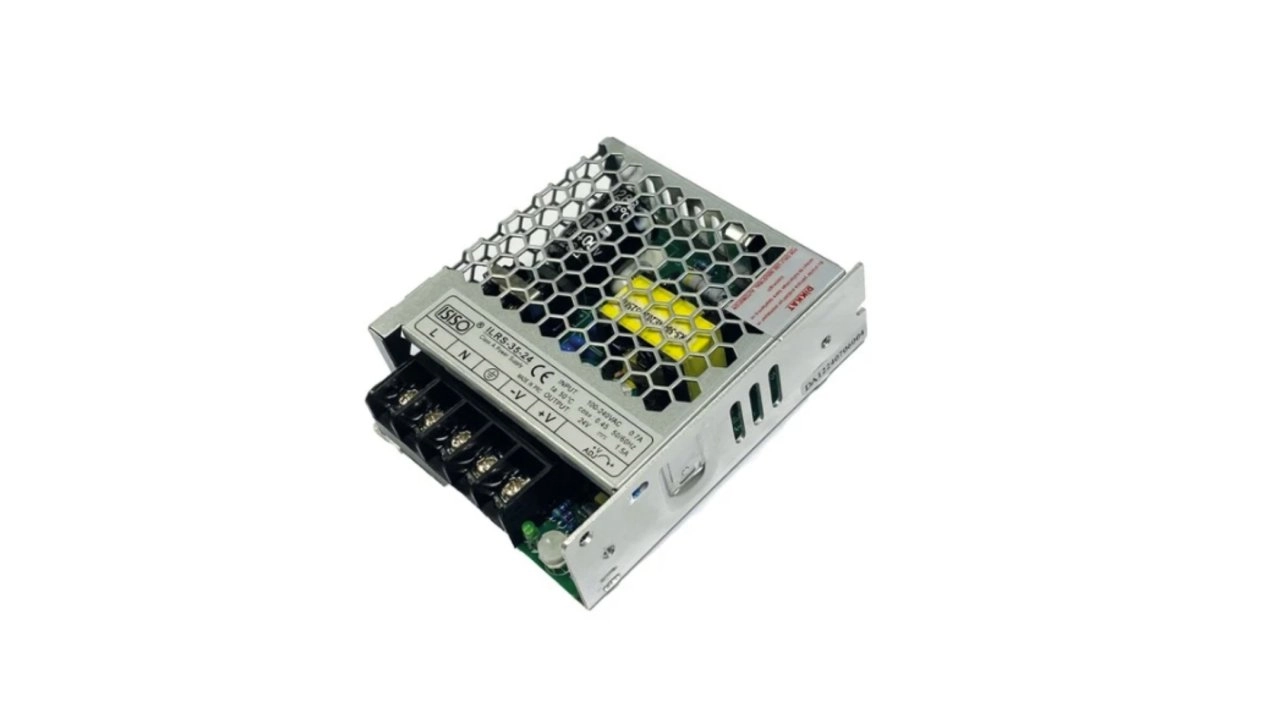

ILRS 35

ILRS Serisi 35W Güç Kaynakları

/assets/listings/urunler/69-jpg-image-31211.webp
/assets/listings/urunler/70-jpg-image-79755.webp
/assets/listings/urunler/lrs35-png-image-88512.webp
Teknik Dökuman indir
Model: ILRS-35-05
Güç: 35 W
Çıkış: 5 VDC
Amper: 7 A
Boyut: 98*82*30 mm
Model: ILRS-35-12
Güç: 35 W
Çıkış: 12 VDC
Amper: 2.9 A
Boyut: 98*82*30 mm
Model: ILRS-35-24
Güç: 35 W
Çıkış: 24 VDC
Amper: 1.5 A
Boyut: 98*82*30 mm

ILRS-35 Serisi Teknik Özellikler

Çıkış Özellikleri

Model ILRS-35-5 ILRS-35-12 ILRS-35-24 ILRS-35-36 ILRS-35-48
DC Çıkış Voltajı 5V 12V 24V 36V 48V
Voltaj Toleransı ±2% ±1% ±1% ±1% ±1%
Anma Akımı 7A 3A 1.5A 1A 0.8A
Anma Gücü 35W 36W 36W 36W 38.4W
Dalgalanma ve Gürültü 80mVp-p 120mVp-p 120mVp-p 200mVp-p 200mVp-p
DC Voltaj Ayarlanabilir Aralık ±10% ±10% ±10% ±10% ±10%
Hat Düzenleme ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
Yük Düzenlemesi ±1% ±0.5% ±0.5% ±0.5% ±0.5%
Kurulum, Yükselme Zamanı 100ms tam yükte / 30ms (230VAC) 2000ms / 30ms (115VAC) 100ms tam yükte / 30ms (230VAC) 2000ms / 30ms (115VAC)
Bekleme Süresi (Tip.) 30ms (230VAC) / 12ms (115VAC) 30ms (230VAC) / 12ms (115VAC) 30ms (230VAC) / 12ms (115VAC) 30ms (230VAC) / 12ms (115VAC)

Giriş Özellikleri

Parametre Değer
Giriş Voltaj Aralığı ve Frekans 88 ~ 264VAC / 120 ~ 373VDC, 47 ~ 63Hz
AC Akımı 0.7A / 115VAC, 0.230A / 230VAC
Verimlilik 82% (ILRS-35-5), 86% (ILRS-35-12), 88% (ILRS-35-24, ILRS-35-36), 89% (ILRS-35-48)
Ani Akım 45A / 230VAC (Soğuk Başlangıç Akımı)
Kaçak Akım <0.75mA / 240VAC

Koruma Özellikleri

Koruma Tipi Değer
Aşırı Yük Koruması ≥110~130% nominal çıkış gücü, hıçkırık modu, arıza durumu kaldırıldıktan sonra otomatik olarak kurtarır
Aşırı Voltaj Koruması ≥115~145% nominal çıkış gücü, O/P voltajını keser, yeniden başlattıktan sonra otomatik olarak kurtarır

Çevre Özellikleri

Parametre Değer
Çalışma Sıcaklığı ve Nem -30°C ~ +70°C, %20 ~ 90 RH
Depolama Sıcaklığı ve Nem -40°C ~ +85°C, %10 ~ 95 RH
Şok Direnci 10~500Hz, 2G, 10dk/1 çevrim, her eksende 60dk

Güvenlik Özellikleri

Parametre Değer
Voltaj Dayanım Kapasitesi I/P-O/P: 4KVAC, I/P-FG: 2KVAC, O/P-FG: 1.25KVAC
Yalıtım Direnci I/P-O/P, I/P-FG, O/P-FG: 100M ohm / 500VDC

Diğer Özellikler

Parametre Değer
Boyutlar (L x W x H) 98X85X30 mm
Net Ağırlık / Brüt Ağırlık 230g / 246g

Notlar

  1. Özel durumlar dışında, tüm parametreler 230VAC giriş voltajı ve nominal yük altında 25°C'de ölçülmüştür.

  2. Dalgalanma ve gürültü voltajı, 12 inç bükümlü çift 0.1μF ve 47μF kondansatörler ile 20MHz bant genişliğine sahip bir oscilloskop uçlarına uygulanarak ölçülmüştür.

  3. Tolerans, ayarlanan voltaj hatası, voltaj ve akım düzenleme faktörlerinin toplamıdır.
