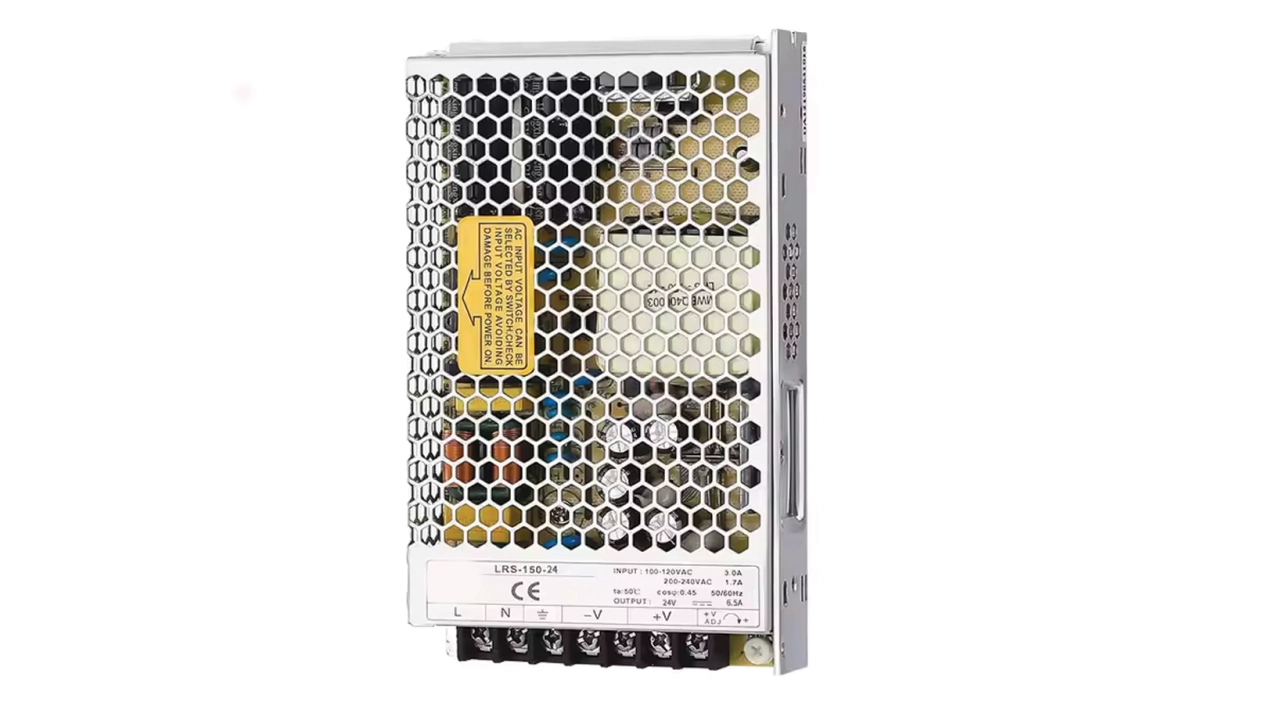

ILRS 150

ILRS Serisi 150W Güç Kaynakları

/assets/listings/urunler/lrs-150-png-image-29782.webp

/assets/listings/urunler/lrs1501-png-image-50035.webp

Teknik Dökuman indir

🔌 LRS-150 Serisi Anahtarlamalı Güç Kaynağı – Teknik Özellikler

⚡ Çıkış Özellikleri (Output)

Model	LRS-150-5	LRS-150-12	LRS-150-24	LRS-150-36	LRS-150-48
DC Çıkış Voltajı	5V	12V	24V	36V	48V
Voltaj Toleransı	±2%	±1%	±1%	±1%	±1%
Anma Akımı	22A	12.5A	6.5A	4.3A	3.3A
Anma Gücü	110W	150W	156W	154.8W	154.8W
Dalgalanma & Gürültü	100 mVp-p	150 mVp-p	200 mVp-p	200 mVp-p	200 mVp-p
DC Voltaj Ayar Aralığı	±10%	±10%	±10%	±10%	±10%
Yük Regülasyonu	±1%	±0.5%	±0.5%	±0.5%	±0.5%
Hat Regülasyonu	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%

🔌 Giriş Özellikleri (Input)

Özellik	Değer
AC Giriş Voltaj Aralığı	85 ~ 132 VAC / 170 ~ 264 VAC (Anahtar seçmeli)
DC Giriş Voltaj Aralığı	240 ~ 373 VDC
Frekans Aralığı	47 ~ 63 Hz
AC Akım	3A /115VAC – 1.7A /230VAC
Ani Akım	Soğuk başlangıçta 60A /230VAC
Kaçak Akım	<1 mA /240VAC

🛡️ Koruma Fonksiyonları

Koruma Tipi	Açıklama
Aşırı Yük	%110 ~ %130, Hıçkırık modu, otomatik toparlanma
Aşırı Voltaj	%115 ~ %145, çıkış kapanır, yeniden başlatınca düzelir

⏱ Zamanlama Özellikleri

Parametre	Değer
Kurulum / Yükselme Süresi	500ms / 30ms (230VAC), 500ms / 30ms (115VAC)
Bekleme Süresi (Hold-up)	40ms /230VAC, 35ms /115VAC

🌡️ Çevresel Koşullar

Özellik	Değer
Çalışma Sıcaklığı	-30°C ~ +70°C
Çalışma Nemi	%20 ~ %90 RH
Depolama Sıcaklığı	-40°C ~ +85°C
Depolama Nemi	%10 ~ %95 RH

🔐 Güvenlik & İzolasyon

Parametre	Değer
Dayanım Voltajı	I/P-O/P: 4KVAC, I/P-FG: 2KVAC, O/P-FG: 1.25KVAC (1 dk)
İzolasyon Direnci	500VDC / 100MΩ @25°C, %70 RH
Güvenlik Standardı	CE

📐 Mekanik Özellikler

Özellik	Değer
Boyutlar (L×W×H)	120 × 97 × 30 mm

ILRS-150 Serisi Teknik Özellikler

Çıkış Özellikleri

Model	ILRS-150-5	ILRS-150-12	ILRS-150-24	ILRS-150-36	ILRS-150-48
DC Çıkış Voltajı	5V	12V	24V	36V	48V
Voltaj Toleransı	±2%	±1%	±1%	±1%	±1%
Anma Akımı	22A	12.5A	6.5A	4.3A	3.3A
Anma Gücü	110W	150W	156W	154.8W	154.8W
Dalgalanma ve Gürültü	100mVp-p	150mVp-p	200mVp-p	200mVp-p	200mVp-p
DC Voltaj Ayarlanabilir Aralık	±10%	±10%	±10%	±10%	±10%
Hat Düzenleme	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
Yük Düzenlemesi	±1%	±0.5%	±0.5%	±0.5%	±0.5%
Kurulum, Yükselme Zamanı	500ms, 30ms (230VAC)	500ms, 30ms (115VAC)	500ms, 30ms (230VAC)	500ms, 30ms (115VAC)
Bekleme Süresi (Tip.)	40ms (230VAC) / 35ms (115VAC)	40ms (230VAC) / 35ms (115VAC)	40ms (230VAC) / 35ms (115VAC)	40ms (230VAC) / 35ms (115VAC)

Giriş Özellikleri

Parametre	Değer
Giriş Voltaj Aralığı ve Frekans	85 ~ 132VAC / 170 ~ 264VAC (seçilebilir), 240 ~ 373VDC, 47 ~ 63Hz
AC Akımı	3A / 115VAC, 1.7A / 230VAC
Verimlilik	86% (ILRS-150-5), 88% (ILRS-150-12), 90% (ILRS-150-24), 90.5% (ILRS-150-36), 91% (ILRS-150-48)
Ani Akım	60A / 230VAC (Soğuk Başlangıç Akımı)
Kaçak Akım	<1mA / 240VAC

Koruma Özellikleri

Koruma Tipi	Değer
Aşırı Yük Koruması	≥110 ~ 130% nominal çıkış gücü, hıçkırık modu, arıza durumu kaldırıldıktan sonra otomatik olarak kurtarır
Aşırı Voltaj Koruması	≥115 ~ 145% nominal çıkış gücü, O/P voltajını keser, yeniden başlattıktan sonra otomatik olarak kurtarır

Çevre Özellikleri

Parametre	Değer
Çalışma Sıcaklığı ve Nem	-30°C ~ +70°C, %20 ~ 90 RH
Depolama Sıcaklığı ve Nem	-40°C ~ +85°C, %10 ~ 95 RH
Şok Direnci	10 ~ 500Hz, 2G, 10dk/1 çevrim, her eksende 60dk

Güvenlik Özellikleri

Parametre	Değer
Voltaj Dayanım Kapasitesi	I/P-O/P: 4KVAC, I/P-FG: 2KVAC, O/P-FG: 1.25KVAC (1 dk)
Yalıtım Direnci	I/P-O/P, I/P-FG, O/P-FG: 500VDC / 100M Ohm (25°C, %70)

Diğer Özellikler

Parametre	Değer
Boyutlar (L x W x H)	120 * 97 * 30 mm
Net Ağırlık / Brüt Ağırlık	340g / 365g

Notlar

Tüm parametreler 230VAC giriş voltajı ve nominal yük altında 25°C'de ölçülmüştür.
Dalgalanma ve gürültü voltajı, 12 inç bükümlü çift 0.1μF ve 47μF kondansatörler ile 20MHz bant genişliğine sahip bir oscilloskop uçlarına uygulanarak ölçülmüştür.
Tolerans, ayarlanan voltaj hatası, voltaj ve akım düzenleme faktörlerinin toplamıdır.
