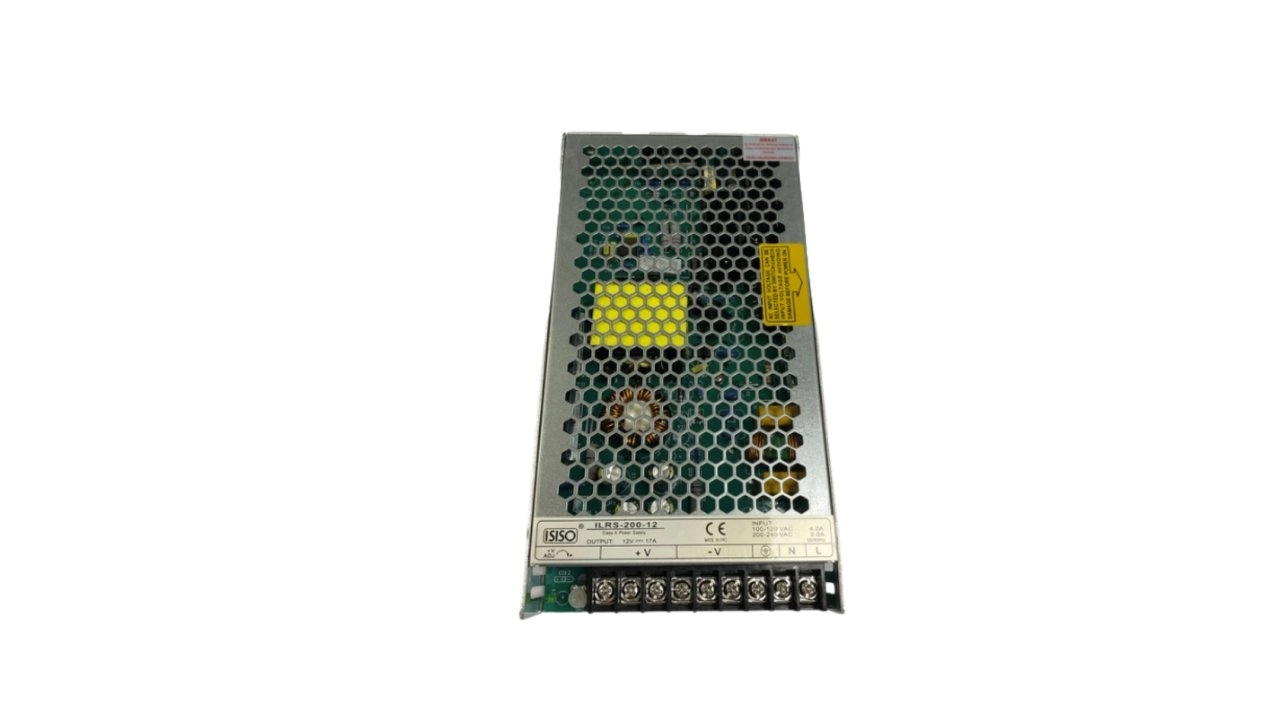

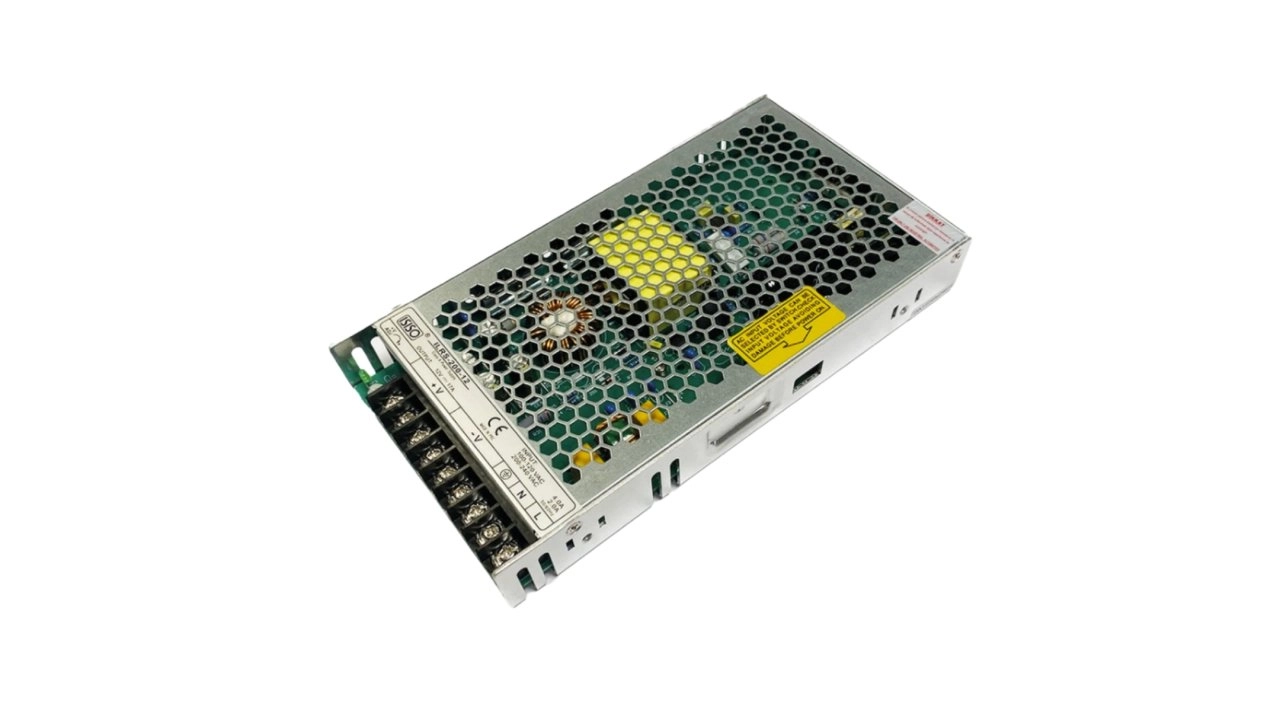

ILRS 200

ILRS Serisi 200W Güç Kaynakları

/assets/listings/urunler/lrs-200-png-image-15557.webp
/assets/listings/urunler/73-jpg-image-19520.webp
/assets/listings/urunler/74-jpg-image-13024.webp
/assets/listings/urunler/2001-png-image-55906.webp
Teknik Dökuman indir
Model: ILRS-200-12
Güç: 200 W
Çıkış: 12 VDC
Amper: 17 A
Boyut: 215*115*30 mm
Model: ILRS-200-24
Güç: 200 W
Çıkış: 24 VDC
Amper: 8.8 A
Boyut: 215*115*30 mm
Model: ILRS-200-48
Güç: 200 W
Çıkış: 48 VDC
Amper: 4.2 A
Boyut: 215*115*30 mm

ILRS-200 Serisi Teknik Özellikler

Çıkış Özellikleri

Model ILRS-200-5 ILRS-200-12 ILRS-200-24 ILRS-200-36 ILRS-200-48
DC Çıkış Voltajı 5V 12V 24V 36V 48V
Voltaj Toleransı ±3% ±1.5% ±1% ±1% ±1%
Anma Akımı 40A 17A 8.8A 5.9A 4.4A
Anma Gücü 200W 204W 211.2W 212.4W 211.2W
Dalgalanma ve Gürültü 150mVp-p 150mVp-p 150mVp-p 200mVp-p 200mVp-p
DC Voltaj Ayarlanabilir Aralık ±10% ±10% ±10% ±10% ±10%
Hat Düzenleme ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
Yük Düzenlemesi ±2% ±1% ±0.5% ±0.5% ±0.5%
Kurulum, Yükselme Zamanı 1500ms, 50ms (230VAC) 1500ms, 50ms (115VAC) 1500ms, 50ms (230VAC) 1500ms, 50ms (115VAC)
Bekleme Süresi (Tip.) 16ms (230VAC) / 12ms (115VAC) 16ms (230VAC) / 12ms (115VAC) 16ms (230VAC) / 12ms (115VAC) 16ms (230VAC) / 12ms (115VAC)

Giriş Özellikleri

Parametre Değer
Giriş Voltaj Aralığı ve Frekans 90 ~ 132VAC / 180 ~ 264VAC (seçilebilir), 240 ~ 370VDC, 47 ~ 63Hz
AC Akımı 4A / 115VAC, 2.2A / 230VAC
Verimlilik 87% (ILRS-200-5), 87.5% (ILRS-200-12), 89.5% (ILRS-200-24), 89.5% (ILRS-200-36), 90% (ILRS-200-48)
Ani Akım 60A / 115VAC (Soğuk Başlangıç Akımı)
Kaçak Akım <2mA / 240VAC

Koruma Özellikleri

Koruma Tipi Değer
Aşırı Yük Koruması ≥110 ~ 130% nominal çıkış gücü, hıçkırık modu, arıza durumu kaldırıldıktan sonra otomatik olarak kurtarır
Aşırı Voltaj Koruması ≥115 ~ 145% nominal çıkış gücü, O/P voltajını keser, yeniden başlattıktan sonra otomatik olarak kurtarır

Çevre Özellikleri

Parametre Değer
Çalışma Sıcaklığı ve Nem -25°C ~ +70°C, %20 ~ 90 RH
Depolama Sıcaklığı ve Nem -40°C ~ +85°C, %10 ~ 95 RH
Şok Direnci 10 ~ 500Hz, 2G, 10dk/1 çevrim, her eksende 60dk

Güvenlik Özellikleri

Parametre Değer
Voltaj Dayanım Kapasitesi I/P-O/P: 3KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC (1 dk)
Yalıtım Direnci I/P-O/P, I/P-FG, O/P-FG: 500VDC / 100M Ohm (25°C, %70)

Diğer Özellikler

Parametre Değer

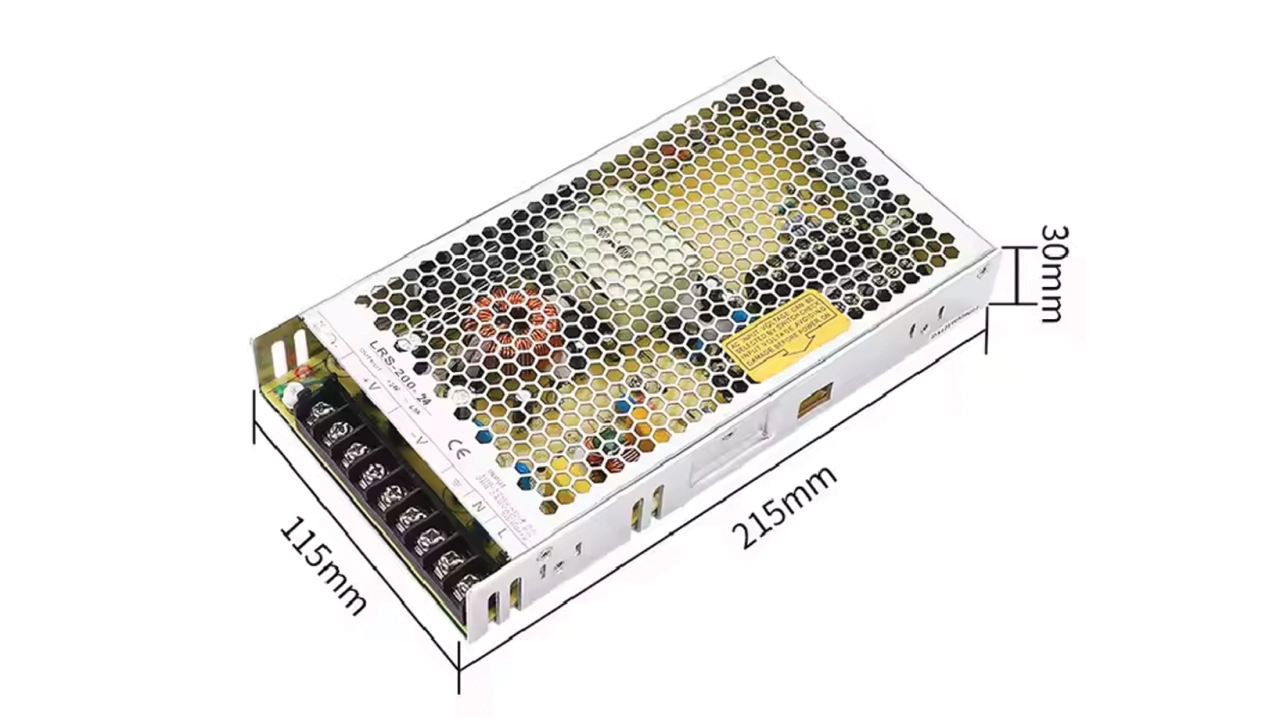

Boyutlar (L x W x H) 215 * 115 * 30 mm
Net Ağırlık / Brüt Ağırlık 660g / 727g

Notlar

  1. Tüm parametreler 230VAC giriş voltajı ve nominal yük altında 25°C'de ölçülmüştür.

  2. Dalgalanma ve gürültü voltajı, 12 inç bükümlü çift 0.1μF ve 47μF kondansatörler ile 20MHz bant genişliğine sahip bir oscilloskop uçlarına uygulanarak ölçülmüştür.

  3. Tolerans, ayarlanan voltaj hatası, voltaj ve akım düzenleme faktörlerinin toplamıdır.
