Bayonet Genel Bilgi

Bayonet tip termokupllar, özellikle plastik enjeksiyon, ekstrüzyon ve kalıp ısı kontrolü gibi uygulamalarda yaygın olarak kullanılan sıcaklık sensörleridir. Yaylı yapısı sayesinde sıkı bir temas sağlar ve hızlı tepki süresi sunar.

Teknik Dökuman indir

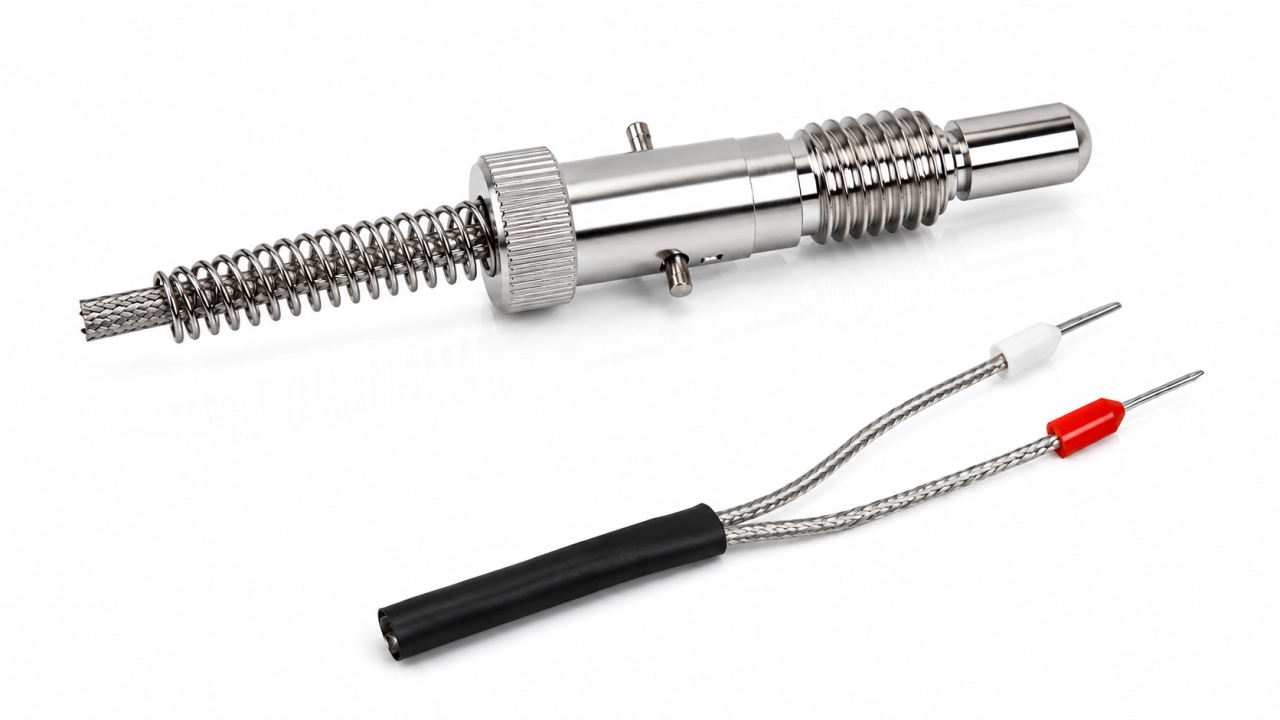

Bayonet Tip Termokupl Nedir?

Bayonet tip termokupllar, özellikle plastik enjeksiyon, ekstrüzyon ve kalıp ısı kontrolü gibi uygulamalarda yaygın olarak kullanılan sıcaklık sensörleridir. Yaylı yapısı sayesinde sıkı bir temas sağlar ve hızlı tepki süresi sunar.

Bayonet Tip Termokupl Özellikleri

Özellik	Açıklama
Sensör Tipi	K, J, T veya E tipi termokupl
Çalışma Sıcaklık Aralığı	-50°C ila 800°C (K tipi için)
Bağlantı Tipi	Bayonet başlıklı, yaylı montaj
Kablo Tipi	Cam elyaf, PTFE veya metal örgü kaplı
Kılıf Malzemesi	Paslanmaz çelik (SS304, SS316)
Kablo Uzunluğu	1m, 2m, 3m veya isteğe bağlı özel ölçüler
Duyarlılık	±1.5°C (Sınıf 1 için)
Kullanım Alanları	Plastik enjeksiyon, ekstrüzyon, kalıp ısıtma

Bayonet Tip Termokupl Avantajları

✅ Hızlı tepki süresi
✅ Dayanıklı paslanmaz çelik yapı
✅ Yaylı mekanizma sayesinde mükemmel yüzey teması
✅ Farklı tiplerde termokupl seçenekleri

Bayonet tip termokupllar, endüstriyel sıcaklık ölçüm ihtiyaçları için güvenilir ve hassas bir çözümdür. Kullanım alanına göre özelleştirilebilir ve farklı montaj seçenekleriyle sunulabilir.

ETB [Dalma Boyu] [Eleman Cinsi] [Boru Çapı]-[Kablo Boyu] [Kablo Tipi]

Kod Bölümü	Açıklama	Değerler
ETB	Ürün serisi/tipi	Sabit değer
[Dalma Boyu]	Sensörün dalma uzunluğu (mm)	12, 30
[Eleman Cinsi]	Sensör tipi	F: J tipi (Fe-Const) P: PT-100 N: K tipi (NiCr-Ni)
[Boru Çapı]	Sensör borusu çapı (mm)	06 (6mm), 08 (8mm)
[Kablo Boyu]	Kablo uzunluğu (metre)	1, 1.5, 2, 2.5, 3, 4, 5
[Kablo Tipi]	Kablo malzemesi	Ç: Çelik örgü T: Teflon S: Silikon

Ürün Tablosu (Örnekler)

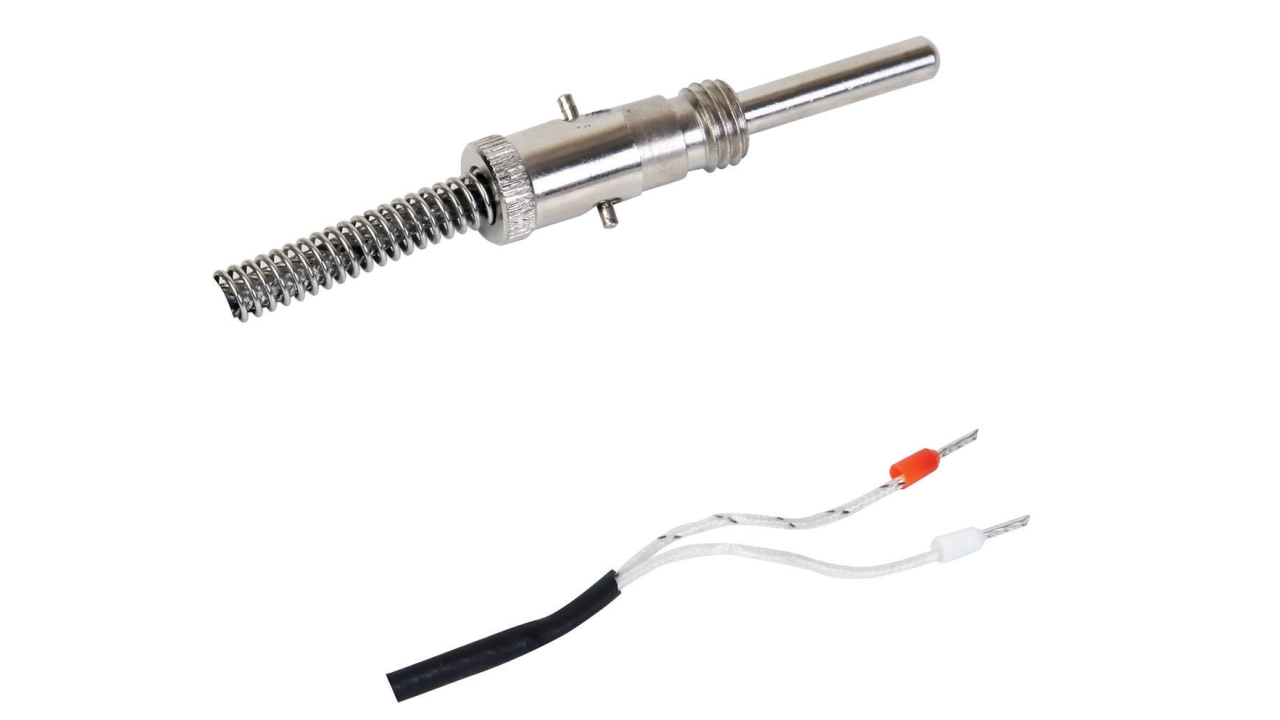

Ürün Kodu	Eleman Cinsi	Sensör Tipi	Boru Çapı (mm)	Dalma Boyu (mm)	Kablo Boyu (m)	Kablo Tipi

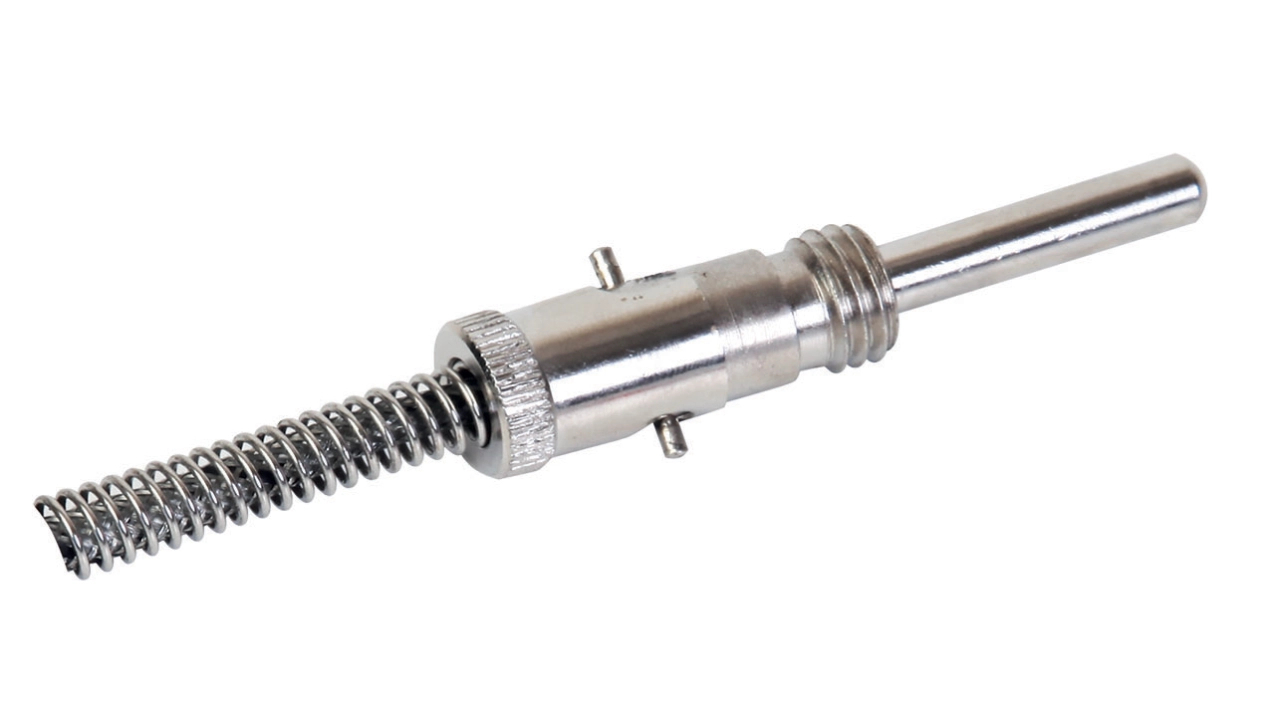

ETB30F06-1Ç	J	Fe-Const (J Tipi)	6	30	1	Çelik örgü

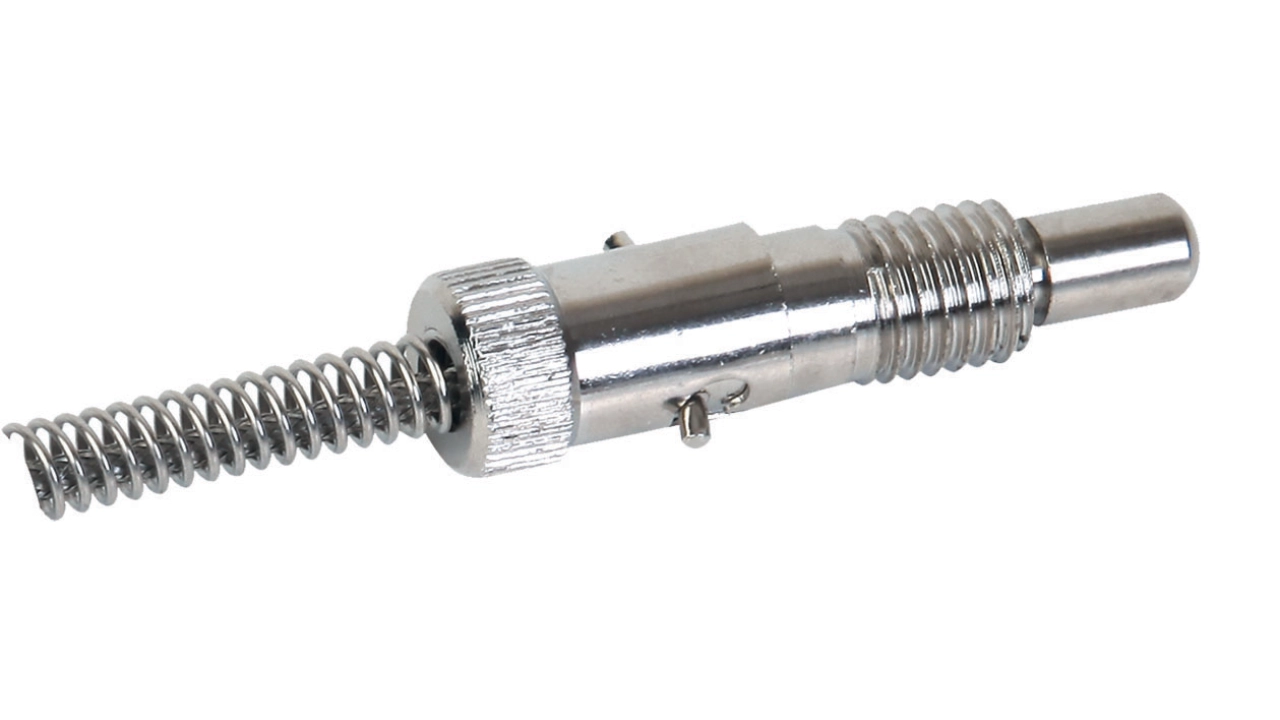

ETB12P08-2,5T	PT-100	PT-100	8	12	2.5	Teflon
ETB30N06-3S	K	NiCr-Ni (K Tipi)	6	30	3	Silikon

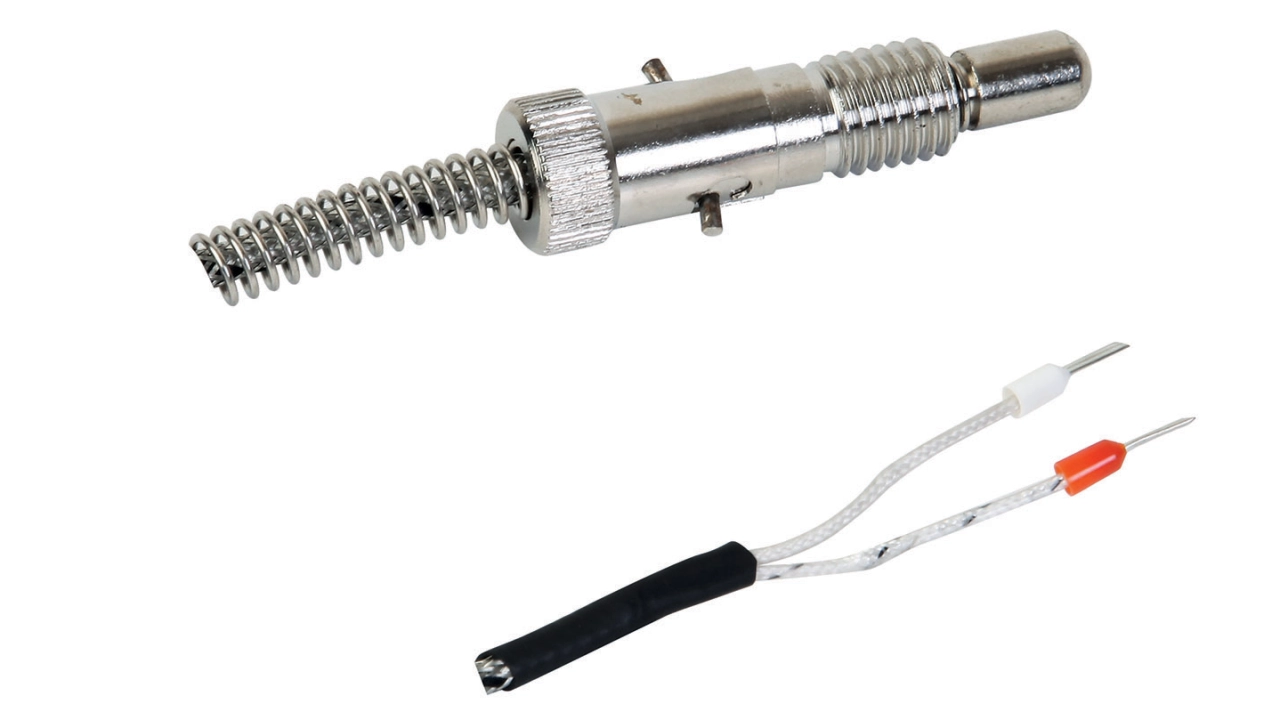

ETB12F08-4Ç	J	Fe-Const (J Tipi)	8	12	4	Çelik örgü
ETB30P06-5T	PT-100	PT-100	6	30	5	Teflon

Önemli Notlar:

Kablo Tipi Farkları:
- Ç (Çelik örgü): Yüksek mekanik dayanım
- T (Teflon): Kimyasal dirençli, yüksek sıcaklığa dayanıklı
- S (Silikon): Esnek ve düşük sıcaklık uygulamaları
Örnek Kod Çözümleme:
- ETB12N08-2,5S:
  - 12mm dalma boyu
  - K tipi termokupl (NiCr-Ni)
  - 8mm boru çapı
  - 2.5 metre kablo
  - Silikon kablo

Bayonet Tip Termokupllar: Teknik Özellikler ve Uygulama Rehberi

1. Genel Özellikler

Hızlı bağlantı sistemi (1/4 dönüşle takma-çıkarma)
DIN 43729 standardına uyumlu
Paslanmaz çelik kılıf (316L veya Inconel 600)
IP65 koruma sınıfı (toz ve suya dayanıklı)
Çalışma basıncı: 0-100 bar (modele göre değişir)

2. Teknik Parametreler

Özellik	J Tipi	K Tipi	PT100
Sıcaklık Aralığı	-40°C/+750°C	-200°C/+1200°C	-200°C/+600°C
Tolerans	±2.2°C	±1.5°C	±0.3°C
Tepki Süresi (t90)	5 sn	3 sn	8 sn
Eleman Yapısı	Fe-Const	NiCr-Ni	Pt100
Bağlantı Tipleri	B5, B7, B9	B5, B7, B9	B5, B7, B9

3. Mekanik Özellikler

Kılıf Çapları: 6mm, 8mm, 10mm
Dalma Boyları: 12mm, 30mm, 50mm, 100mm
Malzemeler:
- Prob ucu: 316L SS
- Bağlantı gövdesi: Nikel kaplama pirinç
- Conta: Silikon veya PTFE

4. Bağlantı Konfigürasyonları

Kablo Çıkışları:
- Standart: 1m, 1.5m, 2m, 3m, 5m
- Özel: 10m'ye kadar
Konektör Seçenekleri:
- Miniature termokupl konnektör
- DIN 43650
- M12 konnektör

5. Uygulama Alanları

Plastik Endüstrisi: Enjeksiyon makineleri
Gıda Prosesleri: Pastörizasyon sistemleri
Metal İşleme: Tav fırınları
Enerji: Kazan izleme sistemleri
Otomotiv: Egzoz gazı ölçümleri

6. Montaj Talimatları

Montaj deliğini uygun matkapla açın
Contayı yerleştirin
Sensörü bayonet yuvasına yerleştirin
Saat yönünde 90° döndürerek kilitleyin
Kablo bağlantılarını yapın

7. Bakım ve Arıza Tespit

Düzenli Kontroller:
- Kılıf bütünlüğü
- Bağlantı contaları
- Kablo yalıtımı
Arıza Belirtileri:
- Ölçümde dalgalanma
- Sinyal kaybı
- Fiziksel deformasyon

8. Karşılaştırmalı Tablo

Kriter	J Tipi	K Tipi	PT100
Maliyet	Düşük	Orta	Yüksek
Hassasiyet	Orta	İyi	Çok İyi
Mekanik Dayanım	İyi	Çok İyi	Orta
Korozyon Direnci	Orta	Yüksek	Yüksek

9. Sipariş Kodlama Örneği

ETB30N06-2Ç:

ETB: Seri kodu
30: 30mm dalma boyu
N: K tipi (N=NiCr-Ni)
06: 6mm çap
2Ç: 2 metre kablo

10. Güvenlik Uyarıları

Aşırı mekanik zorlamadan kaçının
Nominal sıcaklık aralığını aşmayın
Yüksek gerilim hatlarından uzak tutun
Patlayıcı ortamlarda Ex-proof modeller kullanın
