V-15-1C25

Mikro

/assets/listings/urunler/v15-1c25-png-image-27966.webp
/assets/listings/urunler/v151c25-png-image-37997.webp
Teknik Dökuman indir

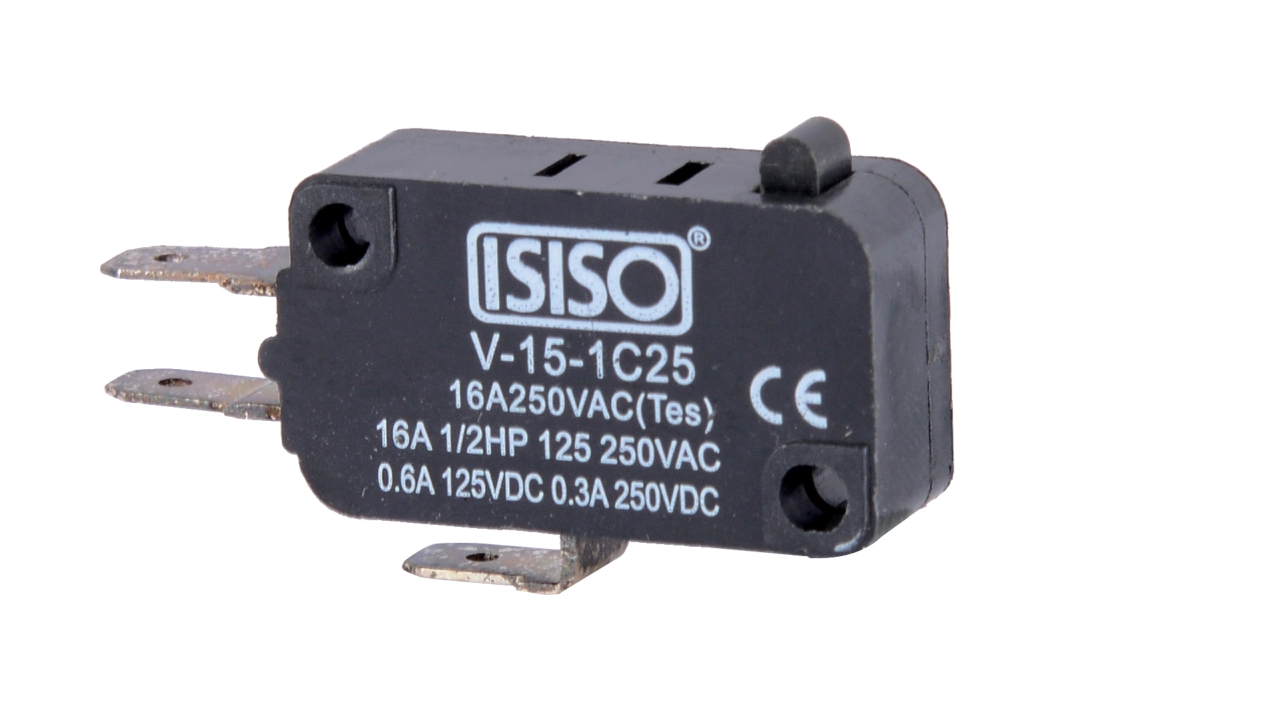

V-15-1C25 Plunger Model Mikro Switch - Detaylı Teknik Özellikler

Elektriksel Değerler

Öğe Nominal Gerilim Non-indüktif Yük (A) İndüktif Yük (A) İlk Akım (A)
Direnç Yükü 250VAC NC: 16, NO: 2 NC: 10, NO: 3 Max: 40
Lamba Yükü 8VDC NC: 16, NO: 4 NC: 10, NO: 6
İndüktif Yük 30VDC NC: 10, NO: 4 NC: 10, NO: 4
Motor Yükü 125VDC NC: 0.6, NO: 0.1 NC: 0.6, NO: 0.1
  250VDC NC: 0.3, NO: 0.05 NC: 0.3, NO: 0.05



Temel Özellikler

  • Çalışma Hızı: 0.1mm ~ 1m/s (Düğme tipi)

  • Çalışma Frekansı: Elektriksel: 20 işlem/dakika

  • Yalıtım Direnci: ≥ 100MΩ (500VDC'de)

  • Kontakt Direnci: ≤ 15mΩ (ilk değer)

  • Gerilim Dayanım Gücü:

    • Sürekli olmayan terminaller: 1,000VAC, 50/60Hz (1 dakika sürekli)

    • Terminal ile toprak arasındaki metal parçalar: 2,000VAC, 50/60Hz (1 dakika sürekli)

  • Titrilme (Vibrasyon) Hataları: 10 ile 55Hz, 1.5mm salınım (çiftler salınımı)

  • Şok Hataları: Max 300m/S² (yaklaşık 100G)

  • Sıcaklık Aralığı: -10°C ~ +65°C (Buzlanma olmamalıdır)

  • Nem: %85'e kadar RH (+5°C ~ +35°C)

  • Ağırlık: Yaklaşık 6.2g (Düğme tipi)

  • Elektriksel Ömür: 300,000'den fazla işlem

Çalışma Özellikleri

Model V-15 V-151 V-152 V-153 V-154 V-155 V-156
Çalışma Kuvveti (Max) 1.96N 1.96N 1.23N 0.69N 1.23N 2.35N 1.23N
Serbest Bırakma Kuvveti (Min) 0.49N 0.49N 0.14N 0.06N 0.14N 0.49N 0.14N
Ön Seyahat (Max) 1.2mm 1.6mm 4.0mm 9.0mm 4.0mm 1.6mm 4.0mm
Aşırı Seyahat (Min) 1.0mm 0.8mm 1.6mm 2.0mm 1.6mm 0.8mm 1.6mm
Hareket Diferansiyeli (Max) 0.4mm 0.6mm 1.5mm 2.8mm 1.5mm 0.6mm 1.5mm
Çalışma Pozisyonu (OP) 14.7±0.4mm 15.2±0.5mm 15.2±1.2mm 15.2+2.6mm, 15.2-3.2mm 18.7±1.2mm 20.7±0.6mm 20.7±1.2mm



Bu özellikler ve değerler, V-15-1C25 Plunger Model Mikro Switch'i endüstriyel uygulamalar için son derece güvenilir, uzun ömürlü ve dayanıklı hale getirir.

V-15-1C25 Basic Plunger Model Micro Switch - Genel Özellikler

  • Yüksek Hareket Pozisyonu Hassasiyeti: Mikro switch, hareket pozisyonunda yüksek hassasiyet sunar, bu sayede doğru ve güvenilir bir şekilde çalışır.

  • Yüksek Şok Direnci: Maksimum 1000m/s² şok direnci ile, mikro switch zorlu koşullarda titreşim ve darbelere karşı dayanıklıdır.

  • Yüksek Dayanımlı Kabuk: Plastik kabuk, montaj sırasında 6kgf.cm tork momentine kadar dayanıklıdır. Bu, switch'in mekanik yükler ve dış etkenlere karşı sağlam kalmasını sağlar ve montaj sırasında kırılma riskini ortadan kaldırır.

Bu özellikler, V-15-1C25 Plunger Model Mikro Switch'in endüstriyel ve zorlu çalışma koşullarında güvenle kullanılabilmesini sağlar.
