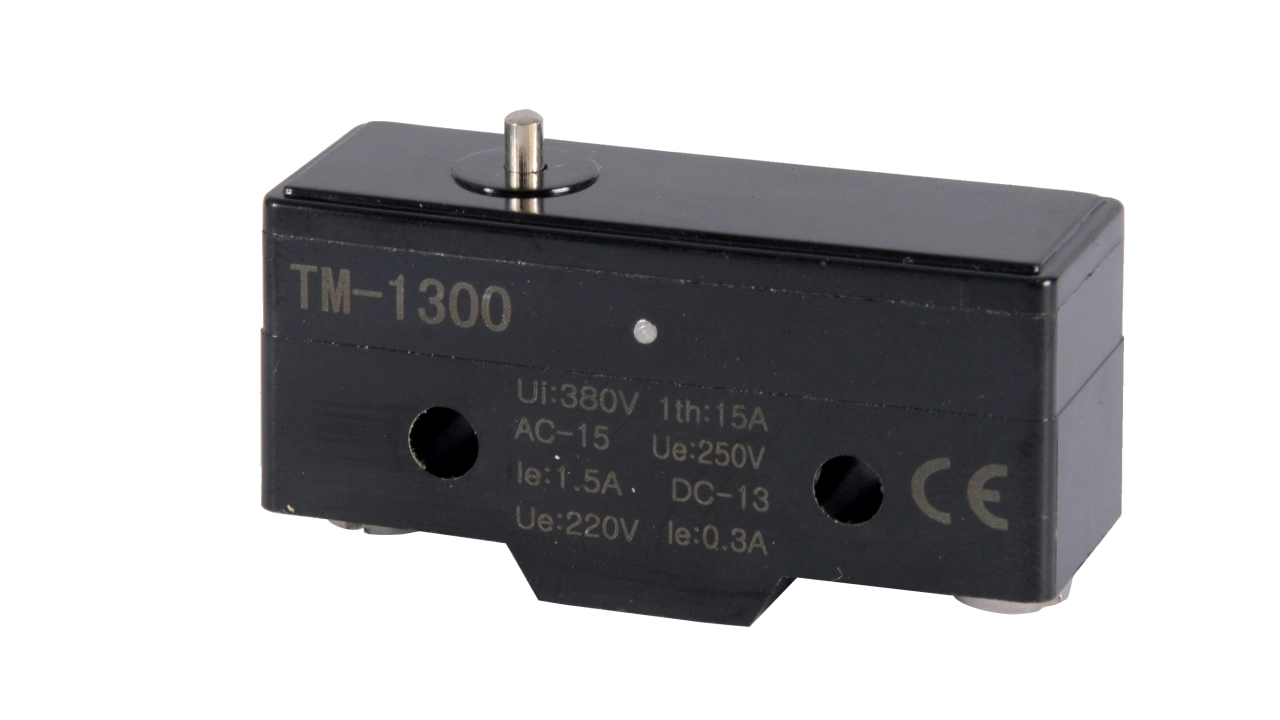

TM-1300

KISA İNCE PİMLİ

/assets/listings/urunler/tm1300-png-image-34189.webp

/assets/listings/urunler/tm1300c-png-image-87863.webp

Teknik Dökuman indir

🔹 TM SERİSİ LİMİT ANAHTAR TEKNİK ÖZELLİKLERİ

1️⃣ TEMEL ÖZELLİKLER

Özellik	Değer / Açıklama
Aktüatör Çeşitleri	Farklı tiplerde mevcut, bazıları ayarlanabilir (örn. TM1701)
Çalışma Hassasiyeti	Yüksek hassasiyetli, geniş hız aralığında çalışabilir

2️⃣ ELEKTRİKSEL RATİNGLER

Gerilim	REZ Yük (NC/NO)	Lamba Yükü	Endüktif Yük	Motor Yükü	Ani Akım (NC/NO)
125VAC	15A / 3A	1.5A / 1.5A	5A / 2.5A	2.5A / 1.5A	30A / 15A
250VAC	15A / 2.5A	1.25A / 1.25A	3A / 1.5A	1.5A / 0.75A	-
500VAC	3A / 1.5A	0.75A / 0.75A	2.5A / 1.5A	0.75A / 0.75A	-
8VDC	15A / 3A	1.5A / 1.5A	5A / 2.5A	2.5A / 1.5A	-
14VDC	15A / 3A	1.5A / 1.5A	10A / 5A	5A / 2.5A	-
30VDC	6A / 3A	1.5A / 1.5A	5A / 2.5A	2.5A / 1.5A	-
125VDC	0.4A / 0.4A	0.4A / 0.4A	0.05A / 0.05A	0.05A / 0.05A	-
250VDC	0.2A / 0.2A	0.2A / 0.2A	0.03A / 0.03A	0.03A / 0.03A	-

3️⃣ MEKANİK ÖZELLİKLER

Parametre	Değer
Çalışma Hızı	0.05mm/sn - 1m/sn (Plunger tipi)
Operasyon Frekansı	20 işlem/dakika
Kontak Direnci	≤ 15mΩ
Yalıtım Direnci	≥ 100MΩ (500VDC)
Dielektrik Dayanım	1000VAC (aynı kutuplar arası), 1500VAC (toprak ve taşıyıcı parçalar arası)
Titreşim Dayanımı	10-55Hz, 1.5mm genlik
Darbe Dayanımı	1000m/s² (~100G) dayanıklı, 300m/s² (~30G) işlevsel

4️⃣ ÇEVRESEL DAYANIM

Özellik	Değer
Çalışma Sıcaklığı	-20°C ~ +80°C
Nem Dayanımı	Genel tip: ≤ %85 RH, Sızdırmaz tip: ≤ %95 RH
Elektriksel Ömür	500.000+ operasyon
Ağırlık	22g - 58g

5️⃣ MODELLERE GÖRE ÇALIŞMA DEĞERLERİ

Model	Çalışma Kuvveti (Max.)	Bırakma Kuvveti (Min.)	Maksimum Ön Hareket (PT)	Minimum Aşırı Hareket (OT)	Maksimum Diferansiyel Hareket (MD)	Maksimum Serbest Pozisyon (FP)	Çalışma Noktası (OP)
TM1300	350g	114g	0.4mm	0.13mm	0.05mm	20.6mm	15.9±0.4mm
TM1301	300g	50g	4mm	1.6mm	1.3mm	31.8mm	17.4±0.8mm
TM1303	300g	50g	4mm	1.6mm	1.3mm	28.2mm	28.6±0.8mm
TM1303M	350g	114g	0.4mm	1.6mm	0.05mm	24.8mm	28.2±0.5mm
TM1305	350g	114g	0.4mm	1.6mm	0.05mm	36.5mm	21.5±0.5mm
TM1306	350g	114g	0.4mm	5.5mm	0.05mm	32.5mm	21.8±0.8mm
TM1307	350g	114g	0.4mm	3.58mm	0.05mm	43.6mm	33.4±1.2mm
TM1308	350g	114g	0.4mm	3.58mm	0.05mm	-	33.4±1.2mm
TM1308X	70g	14g	10mm	5.6mm	1.27mm	19mm	19±0.8mm
TM1309	160g	28g	5mm	2mm	1mm	19mm	19±0.4mm
TM1701	100g	22g	7.1mm	4mm	1.02mm	30.2mm	30.2±0.8mm
TM1706	160g	42g	2.7mm	2.4mm	0.5mm	30.2mm	30.2±0.4mm
TM1703	10g	3g	20mm	5.6mm	3mm	19mm	19±0.8mm
TM1704	160g	42g	2.7mm	2.4mm	0.5mm	43.1mm	43.1±0.8mm

📌 Önemli Notlar

✅ Ani akım değerleri:

Lamba yüklerinde anma akımının 10 katı
Motor yüklerinde anma akımının 6 katı

✅ Endüktif yüklerde dikkat edilmesi gerekenler:

AC devrelerde güç faktörü ≥ 0.4
DC devrelerde zaman sabiti ≤ 7ms

✅ Yaylı modellerde çalışma aralığı:

Yay boyunun 1/3'ünü geçmemelidir
