IHDR 15

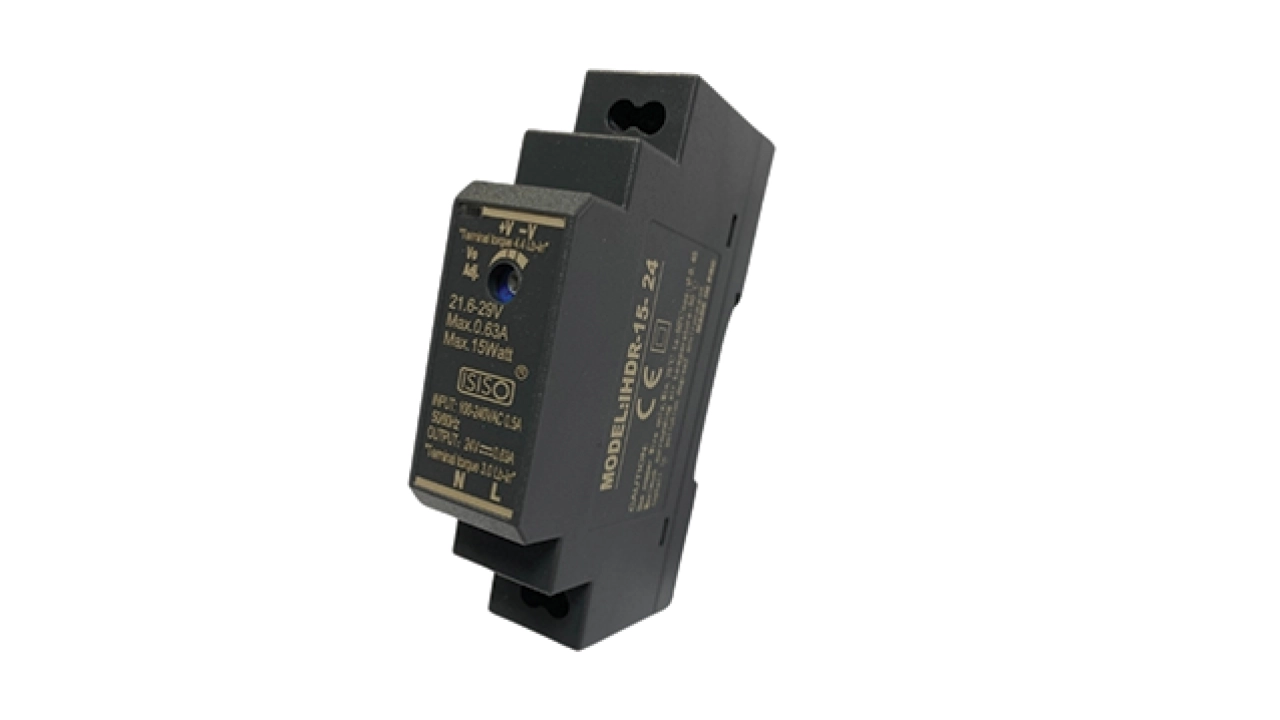

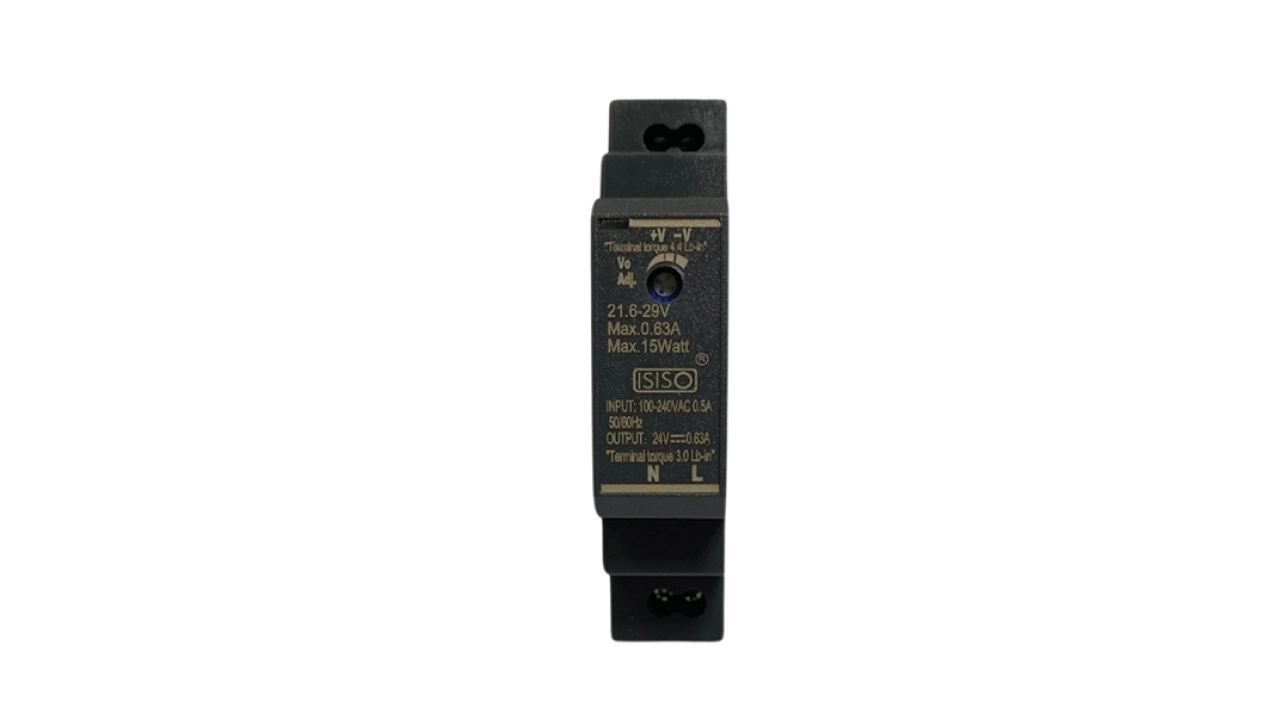

IHDR Serisi 15W Güç Kaynakları

/assets/listings/urunler/15-png-image-16509.webp
/assets/listings/urunler/hdr15-y-png-image-63994.webp
Teknik Dökuman indir
Model: IHDR-15-05
Güç: 15 W
Giriş: 220 VAC
Çıkış: 5 VDC
Amper: 3 A
Boyut: 17,5*90*54,5 mm
Model: IHDR-15-12
Güç: 15 W
Giriş: 220 VAC
Çıkış: 12 VDC
Amper: 1.3 A
Boyut: 17,5*90*54,5 mm
Model: IHDR-15-24
Güç: 15 W
Giriş: 220 VAC
Çıkış: 24 VDC
Amper: 0.7 A
Boyut: 17,5*90*54,5 mm

MiWi HDR-15 Serisi DIN Raylı Güç Kaynağı Teknik Özellikleri

Genel Özellikler

Özellik Değer
Model Serisi HDR-15-5, HDR-15-12, HDR-15-15, HDR-15-24, HDR-15-48
Tasarım Ultra ince (17.5mm genişlik)
Montaj DIN ray RS-35/7.5 veya 15
Boşta Güç Tüketimi <0.3W
Koruma Sınıfı Sınıf II
Soğutma Doğal hava konveksiyonu (-30°C ~ +70°C)
Garanti 2 yıl

Çıkış Parametreleri

Model HDR-15-5 HDR-15-12 HDR-15-15 HDR-15-24 HDR-15-48
Çıkış Gerilmesi (DC) 5V 12V 15V 24V 48V
Anma Akımı 2.4A 1.25A 1A 0.63A 0.32A
Akım Aralığı 0-2.4A 0-1.25A 0-1A 0-0.63A 0-0.32A
Anma Gücü 12W 15W 15W 15.2W 15.4W
Dalgalanma ve Gürültü 80mVp-p 120mVp-p 120mVp-p 150mVp-p 240mVp-p
Gerilim Ayar Aralığı 4.5-5.5V 10.8-13.8V 13.5-18V 21.6-29V 43.2-55.2V
Verimlilik %80 %85 %86 %86 %87

Giriş Parametreleri

Özellik Değer
Giriş Gerilim Aralığı 85-264VAC (277VAC opsiyonel) / 120-370VDC (390VDC opsiyonel)
Frekans Aralığı 47-63Hz
Giriş Akımı 0.5A/115VAC, 0.25A/230VAC
Ani Başlangıç Akımı 25A/115VAC, 45A/230VAC

Koruma Özellikleri

Koruma Türü Açıklama
Aşırı Yük %105-145 anma gücü (Sabit akım sınırlamalı, otomatik reset)
Aşırı Gerilim 5V: 5.75-6.75V, 48V: 56.5-64.8V (Zener diyot ile sınırlama)
Aşırı Sıcaklık Otomatik kapanma ve soğuma sonrası reset

Çevresel Özellikler

Parametre Değer
Çalışma Sıcaklığı -30°C ~ +70°C
Çalışma Nem %20-90 (yoğuşmasız)
Depolama Sıcaklığı -40°C ~ +85°C
Titreşim Direnci 10-500Hz, 2G, 10dk/çevrim

Güvenlik ve Uyumluluk

Özellik Değer
Güvenlik Standartları UL60950-1, UL508, EN61558-2-16
Yalıtım Gerilimi Giriş-Çıkış: 4KVAC
EMC Emisyon EN55032 Class B
EMC Bağışıklık EN61000-4-2,3,4,5,6,8,11

Diğer Özellikler

Özellik Değer
MTBF 1,166,000 saat (25°C)
Boyutlar 17.5x90x54.5mm (GxYxD)
Ağırlık 78g
Paketleme 160 adet/karton (13.5kg)

Notlar

  • Tüm parametreler 230VAC giriş ve tam yükte 25°C'de ölçülmüştür.

  • Dalgalanma ölçümü 20MHz bant genişliğinde yapılmıştır.

  • LPS (Sınırlı Güç Kaynağı) uyumludur.
